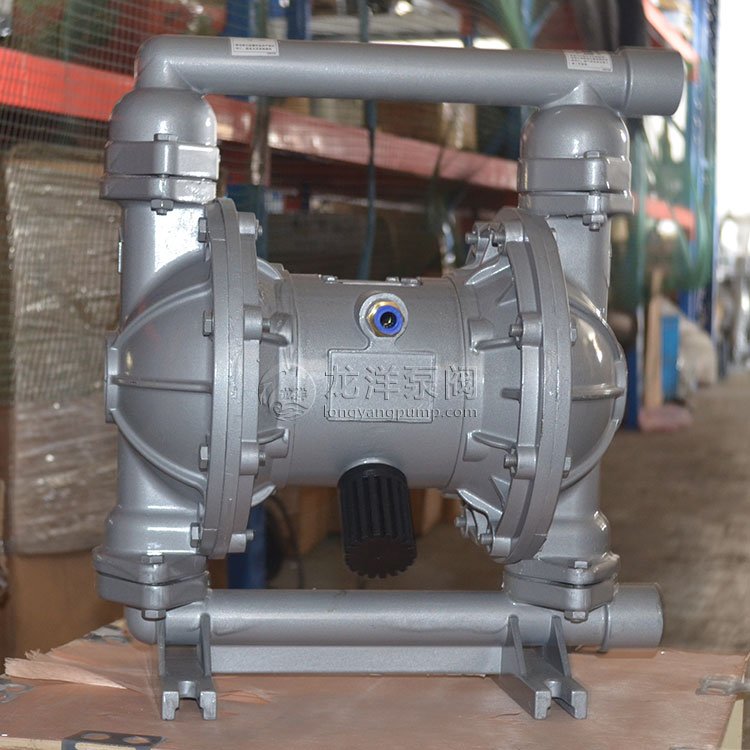

QBY不锈钢气动隔膜泵基本介绍

QBY不锈钢气动隔膜泵是一种新型输送机械，是目前国内**颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。

2 QBY不锈钢气动隔膜泵型号意义

3 QBY不锈钢气动隔膜泵产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体**可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

4 QBY不锈钢气动隔膜泵使用场合

1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：**、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为气动隔膜泵对流体的搅动*小。
3、在工地恶劣的地方，如建筑工地、工矿的 　　废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低，对材料的物理影响小。

5 QBY不锈钢气动隔膜泵型曲线图

6 QBY不锈钢气动隔膜泵工作原理

QBY不锈钢气动隔膜泵有两个对称的工作腔，各装有一块弹性隔膜，连杆轴将两块隔膜联接，当压缩空气由进气接头经配气阀进入A工作腔推动隔膜，该腔进口球阀关闭，出口球阀打开，液体排出，于此同时，B腔隔膜由连杆轴驱动背面气体排入大气，出口球阀关闭，进口球阀打开，液体被吸入（见图A）。当行程到达终点，配气阀将气体导入B工作时，情况同前述相反，B腔排出液体，A腔吸入液体。如此反复，泵不断吸入排出液体。

7 QBY不锈钢气动隔膜泵性能参数

8 QBY不锈钢气动隔膜泵安装方式

安装方式图1：将液体从A容器抽送到B容器可用此法。

安装方式图2：将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

安装方式图3：高粘稠液体可采用此种方法将液位提高，使液料容易抽出。

9 QBY不锈钢气动隔膜泵安装连接方式

10 QBY不锈钢气动隔膜泵维护与保养

1、在解体和重新组装泵时，请保持泵内运动零部件表面清洁，防止灰尘，异物等损坏部件。
2、在拆卸泵之前，请放空管道内的液体，解体泵之前，请将泵倒过来，放尽泵内的液体。
3、如输送流体从排气消声器中排出，检查隔膜是否破损或隔膜紧固螺丝是否松脱。

11 隔膜材力特性表
