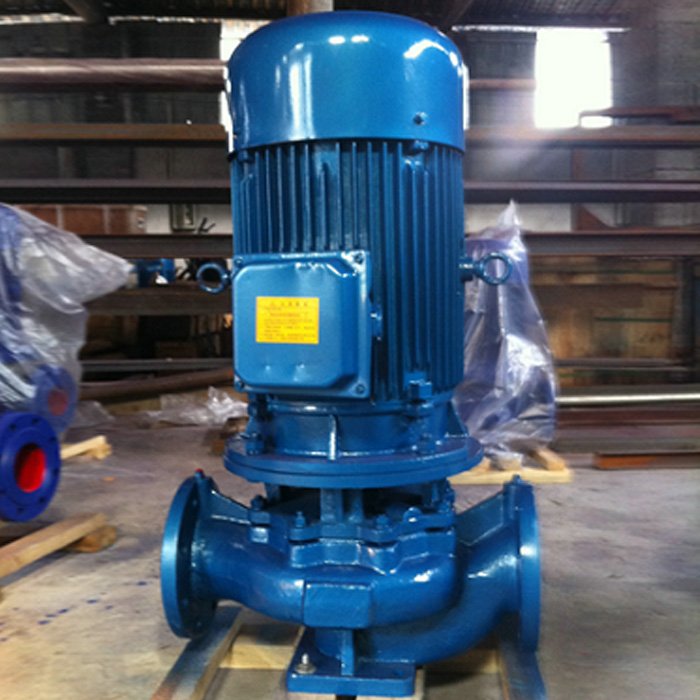

ISG单级单吸立式管道离心泵



品牌:龙洋泵阀

型号:ISG

材质:铸铁,不锈钢

驱动方式:电动

功率:0.75KW-160KW

扬程:12.5-132

适用介质:输送清水及物理化学性质类似于清水的其它液体之用。

用途:ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。

ISG单级单吸立式管道离心泵产品概述

ISG单级单吸立式管道泵简称管道泵是我厂龙洋泵阀技术研究所联合国内水泵专家选用国内优秀水力模型,常用于:空调水循环泵、热水管道循环泵、管道增压泵、管道加压泵、冷却水泵、冷冻水泵 等用。采用IS型离心泵和SG型管道泵之性能参数,在SG管道泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在管道离心泵的基础上派生出适用立式热水泵、不锈钢管道泵、防爆离心泵。该系列离心泵产品具有高效节能、噪音低、性能可靠等优点。该符合**国家机械部JB/T53058-93的标准要求,按国际ISO2858标准设计制造。

2 ISG单级单吸立式管道泵型号意义

ISG单级单吸立式管道泵型号意义

3 ISG单级单吸立式管道离心泵产品用途

1、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3、GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5、YG立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6、IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7、ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式离心泵,适用于环境噪声要求很低的场合及空调循环等。

4 ISG单级单吸立式管道离心泵产品特点

运行平稳:泵轴的**同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:便于管道布置安装,节省空间。

5 ISG单级单吸立式管道离心泵工作条件

1、吸入压力≤1.0MPa,或泵系统**工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<40%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

6 ISG单级单吸立式管道离心泵结构图

ISG单级单吸立式管道泵型号意义

7 ISG单级单吸立式管道离心泵性能参数

型 号 流量 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
汔蚀余量
(NPSH)r
重量
(kg)
m3/h L/s
15-80 1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800 0.18 2.3 17
20-110 1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800 0.37 2.3 25
20-160 1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900 0.75 2.3 29
25-110 2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900 0.55 2.3 26
25-125 2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900 0.75 2.3 28
25-125A 2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35 2900 0.55 2.3 27
25-160 2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900 1.5 2.3 39
25-160A 2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31 2900 1.1 2.3 34
32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27
32-100(I) 4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900 0.75 2.0 32
32-125 3.5
5
6.5
0.97
1.39
1.8
22
20
18
40
44
42
2900 0.75 2.3 28
32-125A 3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43 2900 0.55 2.3 28


32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2.0 38
32-160(I) 4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900 2.2 2.0 4.7
32-200 4.5 12.5 50 32 2900 3 2.0 55
32-200(I) 4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900 4 2.0 43
32-200A 2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900 2.2 2.0 74
40-100 4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900 0.55 2.3 32
40-100A 3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52 2900 0.37 2.3 32
40-125 4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900 1.1 2.3 34
40-125A 3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900 0.75 2.3 33
40-160 4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900 2.2 2.3 47
40-160A 4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900 1.5 2.3 43
40-160B 3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900 1.1 2.3 38
40-200 4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900 4.0 2.3 74
40-200A 4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900 3.0 2.3 62
40-200B 3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29 2900 2.2 2.3 52
40-250 4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900 7.5 2.3 105


40-250A 4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900 5.5 2.3 98
40-250B 3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900 4.0 2.3 77
40-100(I) 8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900 1.1 2.3 34
40-100(I)A 8
11
14.5
2.22
3.05
4.03
10.6
10
9
60 2900 0.75 2.3 32
40-125(I) 8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900 1.5 2.3 38
40-125(I)A 8
11
14.5
2.22
3.05
4.03
17
16
14
57 2900 1.1 2.3 33
40-160(I) 8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900 3.0 2.3 56
40-160(I)A 8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900 2.2 2.3 47
40-160(I)B 7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50 2900 1.5 2.3 43
40-200(I) 8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900 5.5 2.3 85
40-200(I)A 8.3
11.7
15.3
2.31
3.25
4.25
45.0
44
42
37
45
45
2900 4.0 2.3 75
40-200(I)B 7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44 2900 3 2.3 63
40-250(I) 8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900 11 2.3 145
40-250(I)A 8.2
11.6
15.2
2.28
3.22
4.22
71.0
70
68
38 2900 7.5 2.3 95

40-250(I)B 7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37 2900 5.5 2.3 94
40-250(I)C 7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36 2900 5.5 2.3 88
50-100 8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900 1.1 2.3 36
50-100A 8
11
14.5
2.22
3.05
4.03
11
10
9
60 2900 0.75 2.3 35
50-125 8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
49
58
57
2900 1.5 2.3 43
50-125A 8
11
14.5
2.22
3.05
4.03
17
16
14
57 2900 1.1 2.3 38
50-160 8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
30
2900 3.0 2.3 59
50-160A 8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900 2.2 2.3 51
50-160B 7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50 2900 1.5 2.3 47
50-200 8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900 5.5 2.3 101
50-200A 8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900 4.0 2.3 80
50-200B 7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44 2900 3 2.3 68
50-250 8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900 11 2.3 160
50-250A 8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38 2900 7.5 2.3 115
