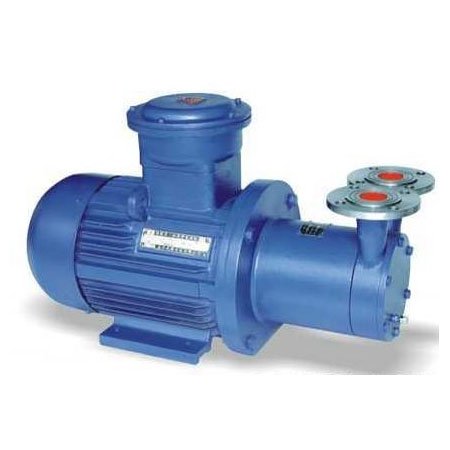

CWB磁力传动旋涡泵

品牌:龙洋泵阀

型号:CWB

流量:0.72~14.4 m³/h

扬程:20~120 m

电机功率:0.75~15 KW

允许吸上高度:3.5~6 m

材质:不锈钢

叶轮直径:65~140 mm

CWB磁力传动旋涡泵产品概述

CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的**。

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

2 CWB磁力传动旋涡泵型号意义

CWB磁力传动旋涡泵型号意义

3 CWB磁力传动旋涡泵产品用途

CWB型磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

4 CWB磁力传动旋涡泵主要特点

1、高扬程、小流量,比转数一般小于40;
2、结构简单、体积小、重量轻;
3、具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、采用悬臂叶片,减小叶轮径向力;
6、随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10-6M3/S。

5 CWB磁力传动旋涡泵结构图

CWB磁力传动旋涡泵结构图 1 进出口接管 8 止推环
2 泵壳 9 隔离套
3 密封垫 10 内磁组件
4 泵盖组件 11 外磁组件
5 叶轮 12 联接架
6 轴承 13 底板
7 14 电机

6 CWB磁力传动旋涡泵技术参数

型号 流量(m³/h) 扬程 (m) 转速 (rpm) 电机功率(kW) 效率η(%) 允许吸上高度(m) 叶轮直径(mm) 重量 (kg)
CWB20-20 0.72 20 2900 0.75 22 6 65 26
CWB20-40 0.72 40 2900 1.1 18 6 90 32
CWB20-65 0.72 65 2900 2.2 15 6 105 36
CWB25-25 1.44 25 2900 1.1 26 5 75 28
CWB25-40 1.44 40 2900 1.5 24 5 90 40
CWB25-75 1.44 75 2900 4 20 5 110 55
CWB32-30 2.88 30 2900 2.2 28 5 90 38
CWB32-50 2.88 50 2900 3 26 5 100 52
CWB32-75 2.88 75 2900 7.5 22 5 120 76
CWB32-120 2.88 120 2900 11 18 4.5 140 95
CWB40-40 5.4 40 2900 4 30 4 100 70
CWB40-90 5.4 90 2900 11 26 3.5 130 105
CWB50-45 9 45 2900 7.5 30 4 110 92
CWB65-50 14.4 50 2900 15 35 3.5 120 158

7 CWB磁力传动旋涡泵安装尺寸图

CWB磁力传动旋涡泵安装尺寸图

型号 A B C E F K L h H H1 DN D D1 φdl φd2
CWB20-20 31 210 86 125 92 200 440 80 130 2J70 20 90 65 13.5 11
CWB20-40 43 210 58 140 102 200 458 80 130 284 20 90 65 13.5 11
CWB20-65 48 260 108 140 110 200 486 90 153 313 20 105 75 13.5 13.5
CWB25-25 45 210 104 140 120 235 462 80 130 330 25 115 85 13.5 13.5
CWB25-40 49 260 110 140 120 235 488 90 153 353 25 115 85 13.5 13.5
CWB25-75 25 328 93 190 128 242 606 112 175 386 25 115 85 13.5 13.5
CWB32-30 52 260 118 140 150 290 522 90 153 368 32 140 100 13.5 17.5
CWB32-50 28 328 100 160 150 290 614 100 163 378 32 140 100 18 17.5
CWB32-75 100 295 169 320 150 356 684 132 212 42J7 32 140 100 18 17.5
CWB32-120 96 486 173 380 160 416 878 160 240 468 32 140 100 18 17.5
CWB40-40 30 328 104 190 160 310 618 112 175 443 40 150 110 13.5 17.5
CWB40-90 96 486 173 380 160 416 878 160 240 508 40 150 110 18 117.5
CWB50-45 104 295 177 320 1J70 356 692 132 212 462 50 165 125 18 17.5
CWB65-50 82 486 159 380 190 416 878 160 240 520 65 185 145 18 1J7.5


创新点

磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
