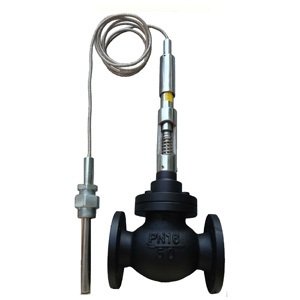

ZZWP自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门.
自力式温度调节阀 产品特点
本阀无需电或压缩空气等外界能源,安全可靠.感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小,重量轻,安装方便.
自力式温度调节阀 工作原理
自力式温度调节阀按作用形式可分；加热用温控型,冷却用温控型,合流(分流)温度调节型.是利用感温液体受热膨胀,遇冷收缩及液体不可压缩的原理进行调节.将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量；反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高.循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内.
自力式温度调节阀 主要零件材料
材料代号 | C(WCB) | P(304) | R(316) | |
主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
波纹管套 | 1Cr18Ni9Ti,1Cr18Ni12Mo2Ti | |||
平衡波纹管 | 1Cr18Ni9Ti | |||
温包 | H62,1Cr18Ni9Ti | |||
毛细管 | H62,1Cr18Ni9Ti | |||
接头 | H62,1Cr18Ni9Ti | |||
自力式温度调节阀 主要技术参数
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
额定流量 | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||
额定行程L(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||
允许**压差(MPa) | 1.6 | 1.5 | 0.5 | |||||||||||||
温度调节范围(℃) | 0-70,50-120,100-170,150-220,200-270 | |||||||||||||||
调节精度(%) | ±5 | |||||||||||||||
允许超载值(℃) | 分别为上述温度调节范围上限加50 | |||||||||||||||
使用环境温度(℃) | -40∼+80 | |||||||||||||||
安装接头 | G1" | |||||||||||||||
毛细管长度(m) | 3,5,8 | |||||||||||||||
允许泄漏量 | 硬密封(L/h) | 单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级)； | ||||||||||||||
软密封(ml/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||||
自力式温度调节阀 主要外形尺寸
公称通径 DN(mm) | L (mm) | D (mm) | L1 (mm) | H (mm) | G (mm) | 导管长 (m) | D (mm) | D1 (mm) | 螺栓孔 (n-Ф) |
32 | 180 | 25 | 430 | 380 | 1-1/4" | 3 | 135 | 100 | 4-18 |
40 | 200 | 25 | 430 | 410 | 1-1/4" | 3 | 145 | 110 | 4-18 |
50 | 230 | 25 | 430 | 450 | 1-1/4" | 3 | 160 | 125 | 4-18 |
65 | 290 | 25 | 430 | 490 | 1-1/4" | 3 | 180 | 145 | 4-18 |
80 | 310 | 25 | 430 | 530 | 1-1/4" | 3 | 195 | 160 | 8-18 |
100 | 350 | 25 | 430 | 560 | 1-1/4" | 3 | 215 | 180 | 8-18 |
125 | 395 | 25 | 550 | 600 | 1-1/4" | 4 | 245 | 210 | 8-18 |
150 | 470 | 25 | 550 | 640 | 1-1/4" | 4 | 280 | 240 | 8-23 |
200 | 600 | 25 | 550 | 690 | 1-1/4" | 4 | 335 | 295 | 12-23 |
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸 | |||||||||
