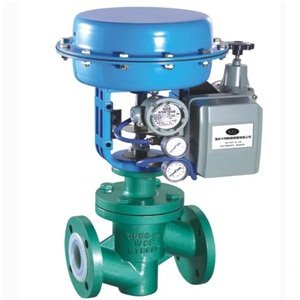

ZJHPF46气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

特点
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。
产品符合GB/T4213-92。

阀体
型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79•1～79•2-94等
材料:ZG230-450衬F46
工作温度:-40～180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料

阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯

执行机构
型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20～100、80～240kPa
供气压力:140～400kPa
气源接口:Rc1/4”
环境温度:-30～+70℃

阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式

附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

执行机构配置

允许压差

性能
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1

Kv值和行程

流量特性曲线

1、等百分比特性
2、线性特性

外形尺寸
