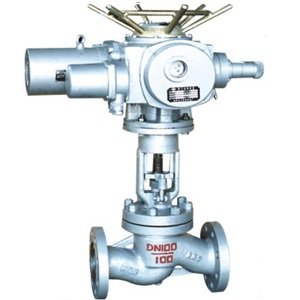

J941H电动法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

电动法兰截止阀应用标准

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

电动法兰截止阀结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

电动法兰截止阀主要零件材料

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

电动法兰截止阀主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
