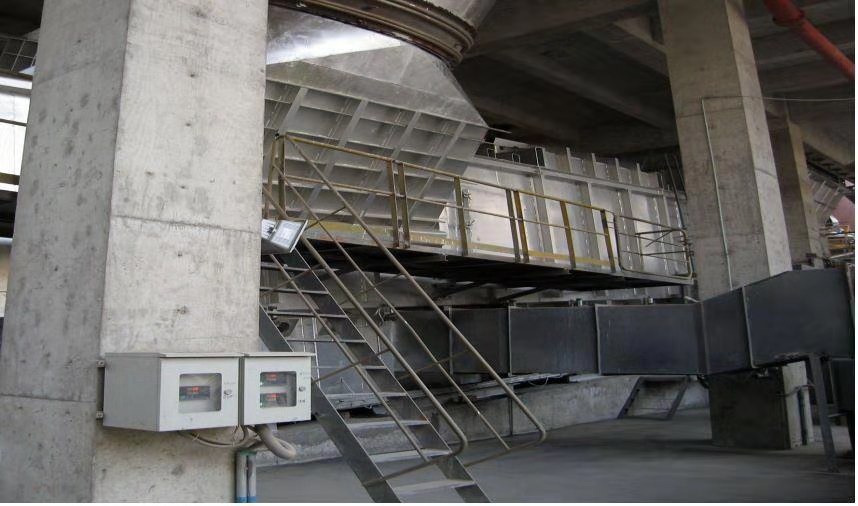

FLBW系列第四代稳流列进式无漏料篦冷机

产品简介：篦冷机是水泥生产线上重要的冷却设备，我公司生产的篦冷机是新型的稳流列进式第四代篦冷机，篦床工作时风室内不积料，墙体锁风严密，相对于**代水平推动篦冷机、第二代篦冷机、第三代充气梁式篦冷机，第四代稳流列进式篦冷机篦床上的料层更厚，单位篦床面积生产率更高，无需漏料锁风阀及小拉链机，故障率更低。
一、我公司第四代稳流列进式篦冷机结构及工作原理

结构和工作原理为：FLBW系列第四代稳流列进式无漏料篦冷机熟料输送采用篦床纵向移动输送物料的原理。篦床由若干条平行的熟料输送列向单元组合而成，平行布置，由液压系统驱动，各列向单元按运动要求进行移动，每列单元移动速度和行程可根据工艺需要进行调节。篦冷机篦床动作一个循环分四步：第1步各列液压缸同时向前推动篦床移动，第2步1、3列篦床后退，第3步2、5列篦床后退，*后3、6列篦床后退，然后进入下个推料循环。
为了使篦板吹风更加均匀，在每块固定篦板下方均设有自动调节风阀法兰，在确实需要的部位加装风阀，以减少局部风阻过低造成吹穿短路现象。
在篦冷机的热端即窑口下端安装一组固定喷吹篦床，落在其上部的高温熟料靠自然堆积及物料的冲击动能向前不断运动；与此同时，布置在篦床下方2～3台风机向固定箱内提供高压气流，该气流可通过篦板向上和水平吹向物料，使物料得以充分换热急冷，对改善整体冷却效果、提高熟料活性度及提高窑温均为有利。
为防范堆雪人和更有效清除雪人，在该固定床篦板内部安装了空气炮嘴，通过内部管道与空气炮连通，实践证明该结构效果不错。

二、FLBW系列第四代稳流列进式篦冷机的技术、结构特点：
1) 模块化设计，按需要可方便组成不同规模的冷却机，制造精度高、周期短，安装
维修方便。
2) 采用列式篦床，每列篦板可独立调速，对于熟料分布情况有良好的适应性。
3) 自动流量调节阀的使用和更加细化的分区供风，防止冷却风短路，确保稳定的气
流分布。
4) 标准篦板被静止熟料层覆盖，保护其免受高温及磨损，篦板不再需要定期更换。
5) 特殊型式的无漏料式篦板和非接触式密封，确保不漏料，可以省去灰斗和输送系
统。
6) 活动篦床完全水平，再加上无灰斗，使整机高度大为降低，可大幅节省土建投资。
7)每列篦板间特殊的密封结构，密封件调整、装拆简便，不需要清空篦板上静止料层，
维护方便。

三、FLBW系列第四代稳流列进式篦冷机规格
