TH环链斗式提升机：
TH斗式提升机属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受件为链条，取代了原有皮带传动。采用锻造的环型链条作为牵引构件，在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40米之间，斗宽从160-1250mm。
TH型环链斗式提升机系列产品技术性能及选型参数表：

型号		TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式		ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量 M3/h	普通型	15	25	18	29	31	48	35	60	60	94	75	118	114	185
	改进型	—	—	—	—	—	—	46	80	80	125	100	157	152	246
料斗	斗宽mm	160		200		250		315		400		500		630
	斗容L	1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	普通型斗距	500							512					688
	改进型斗距	—							384					516
链条	圆钢（直径*节距）	14*50							18*64					22*86
	普通型环数	9							7					7
	改进型环数								5					5
料斗运行速度m/s		1.2							1.4					1.5
主链轮节圆直径mm		300		365		520		630		710		800		900
主轴转速r/min		69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料**粒径mm		20		25		30		35		40		50		60

注：表中的斗容为计算斗容（料斗盛水时的容积），输送量是按填充系数为1时计算所得，实际应用时考虑填充系数。

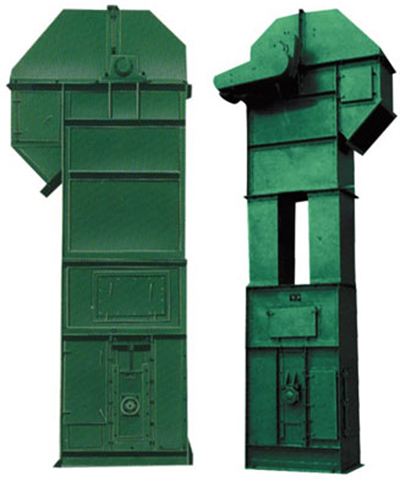

TD系列斗式提升机:
TD型斗式提升机（胶带斗式提升机）由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

型号	TD160				TD250									TD315											TD400
料斗形式	Q	H	ZD	SD	Q	H		ZD	SD	Q		H	ZD			SD		Q			H	ZD	SD
输送量（m3/h）	5.4	9.6	9.6	16	12	22		23	35	17		30	25			40		24			46	41	66
斗宽（mm）	160				250							315											400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2		3.0	4.6	2		3.6	3.8			5.8	3.1			5.6	5.9	9.4
斗距（mm）	280		350		360			450			400				500						480					560
带宽（mm）	200				300							400											500
斗速（m/s）	1.4				1.6							1.6											1.8
物料**块（mm）	25				35							45											55
型号	TD500				TD630									TD160						TD250					TD350				TD450
料斗形式	Q	H	ZD	SD	H		ZD		SD			Q		S	Q			S		Q			S	Q		S
输送量（m3/h）	38	70	58	92	85		89		142			4.7		8	18			22		25			42	50		72
斗宽（mm）	160				630							160				250						350					450
斗容（L）	4.8	9	9.3	15	14		14.6		23.5			0.65		1.1	2.6				3.2	7			7.8	14.5	15
斗距（mm）	500		625		710							300				400						500					640
带宽（mm）	600				700							200						300							400			500
斗速（m/s）	1.8				2							1						1.25							1.25			1.25
物料**块（mm）	60				70							25						35							45			55

NE型板链斗式提升机：
NE型板链斗式提升机是国外引进先进技术研制的新产品，主要技术参数符合机械部标准。采用自流式装料，重力式卸料，链条采用优质合金钢高强度板式链条，耐磨可靠。驱动部分采用硬齿面减速机。NE系列板链斗式提升机共有11种型号。NE型板链斗式提升机本机流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。
技术参数：

型号	提升量m3/h	斗速（m/s）	主轴参数（r/min）	料斗			链条节距（mm）	运行部件重量（kg/m）
型号	提升量m3/h	斗速（m/s）	主轴参数（r/min）	容积（L）	斗宽（mm）	斗距（mm）	链条节距（mm）	运行部件重量（kg/m）
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64
NE100	110	约0.5	14.13	35	400	400	200	89
NE150	170	约0.5	14.13	52.2	600	400	200	112.5
NE200	210	约0.5	10.9	84.6	600	500	250	134
NE300	320	约0.5	10.9	127.5	700	500	250	188
NE400	380	约0.5	8.3	182.5	700	600	300	205
NE500	470	约0.5	7.1	260.9	700	700	350	223
NE600	600	约0.5	7.1	330.2	800	700	350	350
NE800	800	约0.5	6.2	501.8	800	800	400	313
