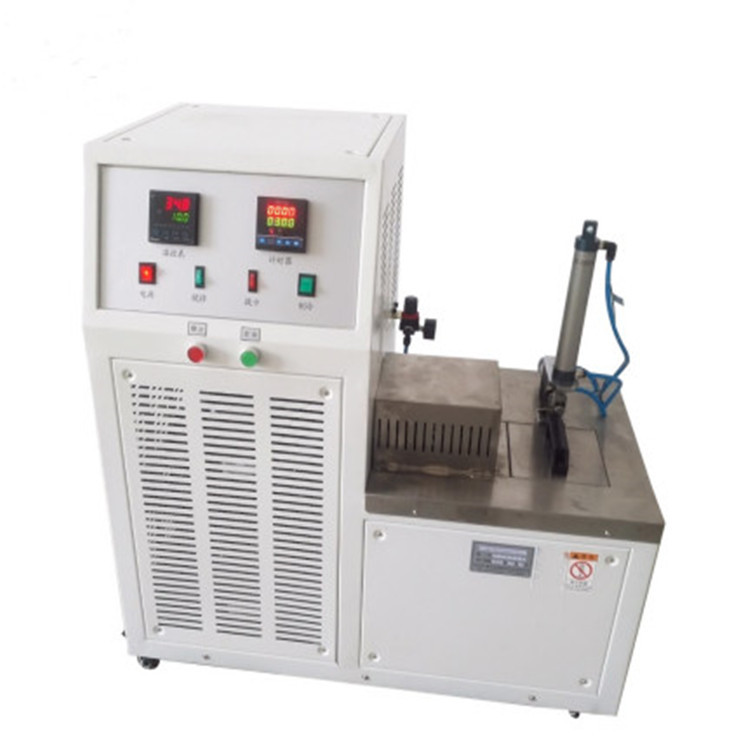

DL-70型冲击试验低温仪是本公司根据GB/T229-07《金属材料夏比摆锤冲击试验方法》中对低温装置的要求而新研制开发的压缩机制冷设备。本设备采用压缩机复叠制冷技术，利用热平衡原理及搅拌循环方式，达到对试样的自动均匀冷却。同时也可用于其他低温检测和试验工作。

二、主要技术参数：

控温范围：30℃～-60℃

恒温精度：±0.2℃

均匀度：1℃

降温速度（室温25℃时）：室温～0℃ 约1.5℃/min

0℃～－20℃ 约1.3℃/min

－20℃～－40℃ 约1.0℃/min

－40℃～－60℃ 约0.8℃/min

*大外形尺寸：910×510×950mm（长×宽×高）

冷却槽尺寸：300×160×120mm（长×宽×高）

有效使用空间：140×160×120mm（长×宽×深）

可装试样数量：72（冲击试样尺寸：10×10×55mm）

独立数显计时器：1秒～59分59秒，分辨率1秒

冷却介质：无水乙醇约5L

10、工作电源：220V±10％，50HZ，2.0kW

11、工作环境温度：5℃～30℃

三、结构与工作原理

本设备由压缩机制冷系统、加热装置、温度控制系统、冷却槽、搅拌系统、自动计时报警装置等部分组成。

启动“制冷”开关压缩机全部启动后，制冷系统进入正式工作状态。制冷压缩机持续工作，当接近设定温度时，温控仪表通过智能PID模式控制加热器，用以平衡制冷系统产生的多余冷量，以达到恒温的目的。搅拌可使冷却槽内的冷却介质不断循环，使温度均匀一致。

四、安放说明

1、本设备搬运、安装过程中严禁剧烈振动，倾斜不得大于45°，设备到后需静放24小时后才可通电试机。

2、设备安放应距墙壁0.5米之外，且要求通风良好，无灰尘、腐蚀性气体等，避免日光直接曝晒。

3、对设备进行全面检查，确保各零部件完整无损。

4、接上220V、50Hz的独立电源，并应确保电网电压在220V～240V之间，如果电网波动较大，建议配置—台3kW以上交流稳压器为宜。

五、使用步骤说明

1、将清洁干净的试样按顺序整齐摆放在盛样筐中后放进冷却槽内，向冷却槽中加入适量的冷却介质。

2、在确认电源在规定的电压下及接地安全后，且设备各部分正常情况下打开“电源”开关。温控表上电工作，加数键、减数键和移动键可对温度进行设定。

3、打开“搅拌”开关，检查冷却槽内的冷却介质流动性是否良好。

4、*后打开“制冷”开关，一级压缩机冷凝风机启动，五分钟后二级压缩机启动，开始制冷。

5、当冷却槽中介质接近设定温度时，恒温加热装置工作，指示灯闪动；当达到设定温度后，计时器开始计时，达到设定保温时间后，自动报警装置发出声响，恒温记时器开始记时，显示恒温时间，操作人员闻讯，可关闭“提示”开关，当恒温记时器显示到所需恒温时间时，即可取出试样进行冲击试验。

6、试验完毕后，关掉“搅拌”开关、“制冷”开关、“电源”开关及断路器。
