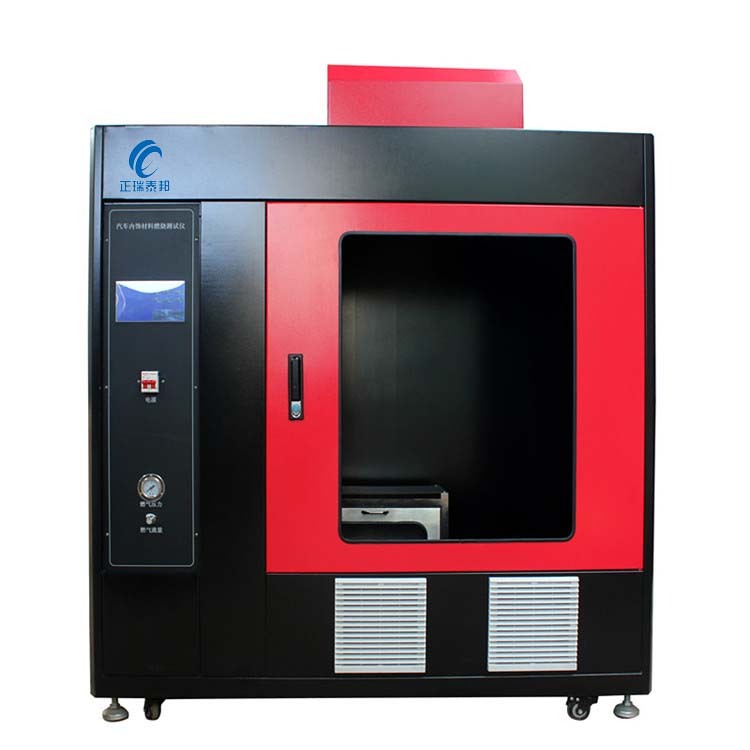

机台型号： QCS-3型汽车内饰材料水平燃烧测试仪

一. 概述

QCS-3型触摸屏控制汽车内饰材料水平燃烧测试仪是根据国家标GB8410-2006《汽车内饰材料的燃烧特性》要求而设计的，同时符合美国汽车安全技术法规FMVSS 571.302等标准规定的模拟燃烧性能安全试验项目、德标DIN7520《汽车内饰材料的燃烧特性》及TL1010《汽车内饰材料燃烧特性》的相关要求，用于鉴别轿车、多用乘客车、载货汽车和客车内饰材料水平燃烧特性。

二. 技术指标

1. 环境温度：-5℃-30 ℃

2. 相对湿度：≤ 85%

3. 供电电压：220V+ 10%、50HZ，功率：100W

4. 气源：液化石油气

5.七寸全彩触摸显示屏配置：

a. 尺寸：7寸 有效显示尺寸 长15.5cm 宽8.6cm

b. 分辨率：800*480

c. 通讯接口 RS232、3.3V CMOS或TTL、串口方式

d. 储存容量:1G

e. 采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

f. 采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，速度和可靠性均优于同类方案

g. 主控制器均采用低能耗处理器，自动进入节能模式

6. 实验数据可储存触摸屏内，可调阅查询历史数据

7. 记录燃烧时间后设备自动计算试验结果燃烧速度（又称燃烧速率）

8. 大通风橱，真正满足GB8410-2006要求；与试验火焰直接接触的燃烧室整体采用不锈钢材质，耐久性高

9. 计时精度0.1s 。

10.本生灯（即燃烧器）对试样施加火焰15s。

11.本生灯管内径9.5mm+ 0.1mmm，长约100mm。

12.试验倾角：本生灯90°垂直对着水平放置的样品燃烧

13.火焰高度：20mm± 2mm 到100mm±2mm可调(一般调为38mm)

14.施焰时间：0-999.9s±0.1s可调（一般选择为15s)

15.续燃时间：0-999.9s±0.1s，观察火焰达到标线后手动开始、手动暂停

16.燃烧气体：液化石油气或煤气

17.风速控制/测试装置（选配）

18.外形尺寸： 长*宽*高 1310*650*1560mm（含脚） 内部燃烧箱 长383宽205高355

19.通风处内容积：＞0.75立方，长*款*高约1050mm×640mm×1300mm， 背景黑色，背景照度≤20Lux

设计标准：GB8410-2006汽车内饰材料的燃烧特性

如果您考虑选择严格执行GB8410-2006对应的产品，需注意GB8410-2006的4.2.9中的要求。GB8410-2006《汽车内饰材料的燃烧特性》中4.2.9要求燃烧箱应放在通风橱内，通风橱内部容积为燃烧箱体积的20-110倍，而且通风橱的长、宽、高的任一尺寸不得超过另外两尺寸中任一尺寸的2.5倍。（QCS-3标准款即可满足以上要求）在燃烧箱*终确定位置前后各100mm处侧梁空气流过通风橱的垂直速度，该速度应在0.10m/s-0.30m/s之间(该要求如需满足，需选配第17风速控制/测试装置)。

三. 新特点

1.GB8410-2006对燃烧箱仅要求采用钢板，QCS-3型仪器燃烧箱采用不锈钢材质，耐久性更高，优于标准要求。

2.GB8410-2006要求燃烧箱放置在通风橱内，通风橱容积为燃烧箱体积的20倍-110倍，QCS-3型仪器燃烧室尺寸为385*204*360mm，通风橱尺寸为1050mm×640mm×1300mm，实际通风橱容积为燃烧箱体积的约30倍，绝无偷工减料、完全符合标准要求。

3.控制部分与燃烧室分开，避免因为中途的试验操作影响燃烧室内的试验结果。

4.因仪器较大，为方便用户使用，做了静止脚和移动轮双脚设计（静止脚可调整高低），设备的运输与静置都很方便。
