随着超导涂层和设备技术发展了进20年的经验积累，THEVA具备了超导材料和设备生产的先进技术。THEVA在该领域投资研发超过10年并于2012年与领域专家和Bayerische Beteiligungsgesellschaft公司强强联合。THEVA一直专注于工业应用领域的生产和研发需求拓展了包括超导带材生产、超导带材检测等多个领域。自1996年成立至今，德国总部THEVA已将业务拓展到了美国、俄罗斯、亚洲全球多个地区，用户遍布世界各地。

TAPESTAR^™是由THEVA公司开发的针对超导带材进行检测的小型化设备。该设备能够快速、高分辨地检测超导带材，通过非接触式测量方法连续对超导带材的临界电流进行检测，测量精度能够达到毫米量级。通过测量能够检测到超导带材的缺陷及均匀性。该测量方法能够用来检测一代和二代超导带材，也可用于对于接触式测量而言无法测量的层压或有绝缘层的超导带材。该TAPESTAR^™有两个版本。TAPESTAR™XL适合在生产环境中的质量控制和产品的进货检验。较小的版本TAPESTAR™是理想的实验室使用设备。两个版本都可以定制各种不同的带材宽度。

TAPESTAR™

产品特点

◎ 快速从轮到轮，高分辨能力，测量超导带材的临界电流 (一代或者二代高温超导带材)

◎ 液氮温度下的非接触技术台式小型化设计并集成了液氮杜瓦

◎ 带材加热避免水汽潮湿

◎ 带材传动装置集成有应力控制和稳定速率控制

◎ 控制模块系统集成有DSP处理芯片

◎ 用户可用笔记本或选配电脑操作和处理数据

◎ 专有windows系统下的控制和查看软件

技术参数

Tape Drive
传输速率	0-55m/h
测量速率	0-55m/h
带材应力	5N
引导带连接	仅在测试带材背部
*小弯曲直径	100mm

Storage coil dimensions and mounting
**绕行线圈外径	200mm
*小绕行线圈内径	20mm
**带材总重量	5kg
轮毂直径	10mm
**芯体宽度	20mm

HTS tape specs
**带材厚度	200μm
**带材宽度	12+0.4mm
临界电流测量范围	50~400A

Measurement specs
并排传感器数量	7
轴向精度(@55m/h)	0.5mm
横向分辨率	0.6mm (4mmTape) 1.5mm (10mm Tape)
磁场范围	0-40mT
校准样品实际测量精度	测量范围±3% (min.15A)

General requirement
电力	220V 50Hz 250W
液氮	Liquid nitrogen @0.05MPa
环境温度	5~35℃
相对湿度	10~90%(仅限室内使用)
安装选址	避免震动

Dimensions
占地面积	750mm X 710mm
高	860mm
重量	98kg

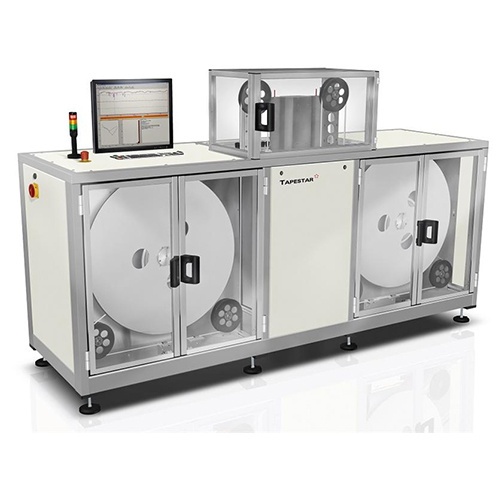

TAPESTAR™ XL

TAPESTAR™XL是适合在生产环境中的质量控制和产品的进货检验，相对台式小型化型号拥有更大的轮盘和更大的带材存储尺寸和测量长度，此外测量速率更快，能够测量的临界电流也更高。

产品特点

◎ 快速从轮到轮，高分辨能力，测量超导带材的临界电流 (一代或者二代高温超导带材)

◎ 液氮杜瓦集成在测量柜中

◎ 带材加热避免水汽潮湿

◎ 带材传动装置集成有应力控制和稳定速率控制

◎ 控制模块系统集成有工业电脑

◎ 用户使用触摸面板和自带键盘进行操作

TAPESTAR™XL技术参数

Tape Drive
传输速率	0-750m/h
测量速率	0-200m/h
带材应力	5-11N
引导带连接	正反面均可
*小弯曲直径	100mm

Storage coil dimensions and mounting
**绕行线圈外径	800mm
*小绕行线圈内径	200mm
**带材总重量	50kg
轮毂直径	3inch
**芯体宽度	20mm

HTS tape specs
**带材厚度	200μm
**带材宽度	12+0.4mm
临界电流测量范围	50~1000A

Measurement specs
并排传感器数量	21
轴向精度(@55m/h)	1mm
横向分辨率	0.6mm
磁场范围	0-120mT
校准样品实际测量精度	测量范围±3% (min.15A)

General requirement
电力	400V 三相 50Hz 3kW
液氮	Liquid nitrogen @0.05MPa
环境温度	5~35℃
相对湿度	10~90% (仅限室内使用)
安装选址	避免震动
