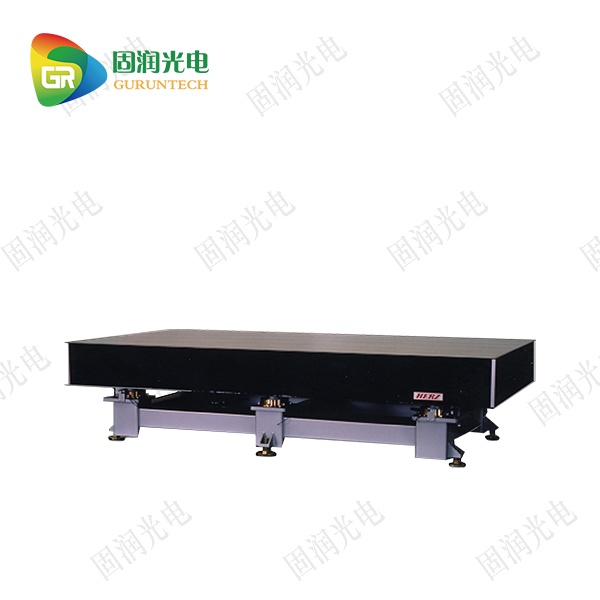

气浮防震台

品牌：HERZ

型号：h-TDI

描述：h-TDI系列属于3D减振类型系统。气浮减振台该系列改进了原始TDI减振系统的SHG技术，采用超高性能3D空气弹簧搭配高阻尼框架，气浮减振台可隔离三维六个自由度的振动，为用户提供优异的被动隔振性能。

气浮减振台产品亮点：

采用高阻尼空气弹簧

隔振性能突出

高刚度和高硬度

使用简单

性价比高

气浮减振台应用范围：

光学显微镜

干涉仪

轮廓仪

原子力显微镜

微量天平

材料测试

升级选项：

高阻尼框架

面板选项：根据需求可选高阻尼蜂窝板，石板和铸铁板

气浮减振台技术参数：

型号：h-TDI ※可选h-TDIS

减振方式：垂直方向-HERZ减振空气弹簧，水平方向-Herz高性能水平振动隔离系统

空气弹簧数：4-6

阻尼方式：垂直方向通过节流孔进行空气阻尼，水平方向采用特殊橡胶的高性能阻尼

固有频率：垂直方向约1.3Hz/水平方向约0.6Hz(搭载均等**重量时）

调平方式：带有3个机械式自动调平传感器

供气方式：气源分开供气

所需气压：0.3～0.7MPa（3～7kgf/c㎡） ※可选手动供气

工作台材质：顶板-磁化不锈钢板5t ，底板-热轧低碳钢板 4.5t ※可选消磁不锈钢板

蜂窝板材质：铝/钢制蜂窝板 ※可选消磁不锈钢蜂窝板

表面处理：攻丝M-6?25mm矩阵标准加工（可选） 表面未涂漆（※带黑色涂料）

承重力：150-1，000Kg（取决于具体型号）

整体重量：197-3，400 Kg（取决于具体型号和面板材质）

外形尺寸：取决于具体型号(107LA-6015LA)

气浮减振台减振效果：

气浮减振台h-TDI系列可有效降低垂直方向和水平方向上的振动情况，搭配高阻尼框架，可将外力冲击导致的位移*小化。
