产品概述：

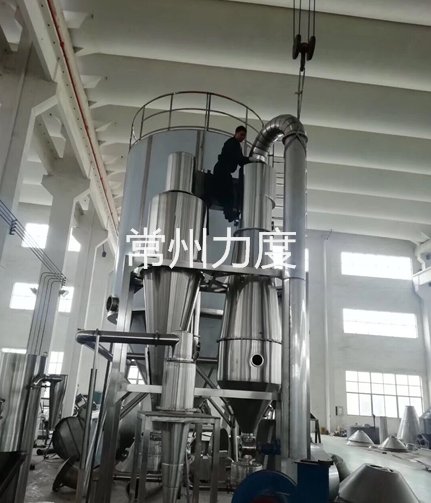

   常州力度干燥设备有限公司为适应现代中医临床和市场变化需求，针对中药干燥工艺充分研究，经科学提取、低温浓缩、喷燥等工艺，专业研制了中药配方颗粒专用喷雾干燥机，该工艺生产出来的中药配方颗粒由于不需要煎煮，吸入方便，利于人体吸收，疗效稳定等优点，被越来越的人们所青睐，已成为一种新型中药。其工艺中的主要装置--喷雾干燥机组，尤为关键，本公司通过多年积累与探索，整合国内外喷雾干燥装置中的先进技术，开发了专用于配方颗粒的喷雾干燥线，深受业内赞赏。

  中药浸膏专用喷雾干燥机是吸收国外技术开发的适用于熔点低、含糖高的中药产品的干燥机械，并具有不粘壁、物料不焦化、不易吸潮等特点。该装置根据干燥产品的特点和性质确定喷雾干燥的工艺条件，自动化程度高，操作方便，符合GMP要求，该装置的成功开发，解决了多年来许多熔点低、含糖高的中药产品不能用喷雾干燥的技术难点，也是对喷雾干燥在中药制药中的应用技术研究的新发展。

产品特点：

1. 干燥速度快，一般只需十几秒钟，具有瞬间干燥特点。

2. 干燥过程中液滴的温度比较低，特别适用于热敏性物料干燥，能够保持产品品质。

3. 为防止干燥塔产生粘壁现象，本装置设有夹层套冷却结构，有效地杜绝产品的粘壁、焦化现象。提高产品质量、收率。

4. 特有的成品风送系统将干燥成品与系统内的热湿空气及时分离，避免了干燥成品的吸湿或结块的可能性。

5. 进入干燥系统的风均经过滤处理，与物料接触部位采用不锈钢制作，符合GMP要求。

工作原理：

   中药浸膏高速离心式喷雾装置是离心式喷雾干燥技术在特定物料干燥中的应用，也是利用高速离心式雾化器使物料分散成细，与热空气充分接触，完成瞬间干燥，形成粉状成品的干燥装置。该干燥设备是专门用来解决中药浸膏和植物提取液的喷雾干燥机，它有效地解决了原LPG高速喷雾干燥机在中药浸膏干燥中出现的粘壁、焦化、收粉率低、产量低等问题。

热风系统:

1、空气经初、中、耐高温高效过滤，净化空气达到D级洁净区标准，级为初效过滤器（G4），第二级为中效框架式过滤器（F8），第三级为耐高温高效过滤器（H13）。加热段后过滤器应耐受250℃以上高温；三级过滤器后端配备空气检测取样口，并确保检测合格。各进风过滤器两端需加装电子式压差计，并在显示器上显示压差值，程序可设定压差值上下限，达到安全保护功能。进风系统配备表冷器。

a.框架、壳体材质均为S30408不锈钢。且箱体模块化制作，进风系统箱体采用304不锈钢材质，壁厚2mm，箱体外表面采用50mm厚硅酸铝外履2mm厚304不锈钢全焊透保温，焊缝抛光，箱体外表面拉丝处理。进风系统箱体内各级过滤器、换热器、加热管均可快拆卸，并设计有检修门，方便日常更换及维护，并确保密封效果良好无泄漏。

2、送风机

叶轮、壳体材质均为S30408不锈钢，支架材质碳钢，配减震橡胶座,变频调速.

3、 蒸汽换热器（可承受10kg蒸汽压力），采用S30408不锈钢制作，翅片式换热管基管Ф18×2 S30408不锈钢管；翅片材质S30408不锈钢。配套蒸汽手动截止阀（斯派莎克）、蒸汽比例调节阀（斯派莎克）、疏水器（斯派莎克）；

4、热风管道

内胆材质S30408不锈钢，壁厚2mm；

供料雾化系统：

1、供料管道、阀门：管道采用S30408制作；阀门S30408材质。

2、螺杆泵

泵体材质S30408,胶套材质食品级橡胶；螺杆材质S30408不锈钢

变频调速；数量1台（将物料由储料罐输送到雾化器）。

3、高速离心雾化器（机械式）；变频调速

与物料接触部分材质304不锈钢（进料管、料液分配器、雾化盘）；雾化器润滑油压、油温、水压检测报警；齿轮箱润滑油采用水冷却循环系统1套；干品粒度：100～300目左右，收粉后成品含水率≤5%，干粉回收率≥95%

4、配1000L储料罐,材质SUS304,配离心泵，配盘管蒸汽加热夹套,配好搅拌装置,设备带保温,蒸汽压力0.3MPa,配斯派沙克调节阀和疏水器,配400L水罐.

技术规格：

注: ★实际外形尺寸可根据客户实际情况确定，以上尺寸仅供参考。
   ★以上蒸发量是**蒸发量。
