板式给料机在移动破碎站的应用

移动破碎站由板式给料机、破碎机、筛分系统和皮带输送机构成一体，并配以行走机构，是一个移动的生产线。一套完善的移动破碎站需要在设计时整线流畅，产量匹配，以较低的投资来较大限度的满足生产需求。

一、移动破碎站系统组成

1、给料系统：

移动破碎站给料系统的功能是向各段破碎机和筛分机送入原料。减缓给料过程对破碎机的工作装置造成的冲击，可以达到均匀给料、改善破碎机的工作条件等作用。根据不同的破碎筛分工艺流程，给料方式也有所区别。初级破碎机一般都采用板式给料机，目的是将矿石原料按破碎机的处理速度送入破碎腔内。产量很大时，可用重型板式给料机，这种给料机给料粒度也较大；原矿粒度较小时，可用中型板式给料机。在中细碎破碎机和筛分生产线，为保证给料的均匀性，配置轻型板式给料机。

2、破碎系统：

破碎机设备系统是整套设备的核心。它的工作时将矿石原料破碎成碎小粒径的成品料，保证破碎后的物料为颗粒状、降低片状物料的含量，同时粒级分布要均匀，所以对于破碎机有破碎机能力、效率、破碎后的物料质量等具体要求。

一条移动破碎筛分生产线可有多台破碎机组成。破碎机械的品种很多，性能各异。

3、筛分系统：

是为了满足骨料粒度分选要求而设置的，为了确保破碎后再生骨料的质量，对一次破碎后粒度不能满足要求的筛选粒度较大的混凝土块，输送回破碎机进行再次破碎，因此筛分系统可以对已经破碎的建筑垃圾按粒度分选。

轮胎式移动机构底盘高，转弯半径小，便于在普通公路上行驶，可快速进驻工地。节省时间，设备灵活性高，采用车载式发电机组，可为设备提供持续动力。履带式移动机构重心低，移动平稳，接地比压低，通过性好，对山地、湿地有很好的适应性，一般采用全液压驱动系统。履带式移动机构的动力装置，驱动力大，作业期间还可以自行调整设备的摆放位置，不需要额外的牵引设备。

二、板式给料机在移动破碎生产线的应用举例

加工物料：建筑垃圾

生产能力：200方/小时

设备配置：板式给料机，移动式破碎机（移动鄂破、移动反击破、移动振动筛）。

项目介绍：

该项目用于破碎建筑垃圾，成品砂石用于制砖、路基材料等，分离的钢材被重新回收利用。经预处理后进料尺寸400mm，成 品：0-5mm机制砂，5-50mm碎石。

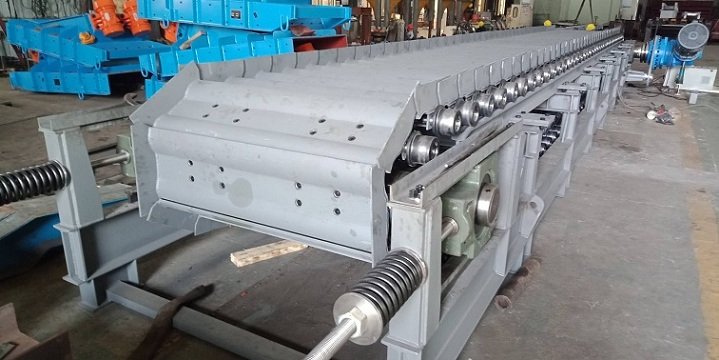

该项目头道破碎采用PE750×1060颚式破碎机，进料尺寸控制在600mm内，台时产量为75-130方，该破碎机选用GBL1200×10000中型板式给料机给料，安装角度18°，通过板式给料机给料，能给破碎机均匀喂料，提高了破碎机产量。

GBL1200×10000板式给料机技术参数如下：

型号规格：1200*10000

槽板宽：1200mm ，中心距：12160mm

输送物料粒度：小于600mm      输送物料：建筑垃圾

物料容重：1.6t/立方          输沙量：200t/h

输送角度：18度               输送速度：0.12m/s

合金结构钢链节距：250mm      减速机：P2KA10-320

减速比：320                  电动机：YVF2-180L-4

功率：22KW                   设备质量：21T

GBL1200*10000中型板式给料机供货范围如下：

序号    设备及部件名称            数量或规格

1       中型板式喂料机            GBL1200*10000

1.1     减速器(含驱动底座）       P2KA10-320

1.1.1   电机                      YVF2-180L-4(1台)

1.2     机架（含头部罩壳，导料板）     1套

1.3     主轴装置                       1套

1.4     尾轴装置                       1套

1.5     合金结构钢链条                 1套

1.6     低速联轴器                     1套

1.7     槽板                           1套

1.8     滚轮                           1套

1.9     配件随机                    1套（滚轮4只，槽板2块）

1.10    安装地脚螺栓                1套

1.11    随机技术资料                1套
