| 注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。 |
执行机构主要技术参数 |
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
弹簧范围KPa | 20～100(标准)；20～100、40～200、20～60、60～100、80～240 | |||||
主要技术性能指标 |
项目 | 指标值 | |
基本误差％ | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差％ | 不带定位器 | 3.0 |
带定位器 | 1.0 | |
死区％ | 不带定位器 | 3.0 |
带定位器 | 0.4 | |
允许泄漏量L/h | 1×10-3×阀额定容量 | |
| 可配附件定位器：电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器 |
允许压差 |
供气压力 | 弹簧压力 | 公称通径 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用条件为阀杆在介质流出端关闭时P2=0状态下。
外形尺寸
公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | 普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
散热片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
D(mm) | 225 | 360 | 470 | 620 | |||||||||
重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 | |

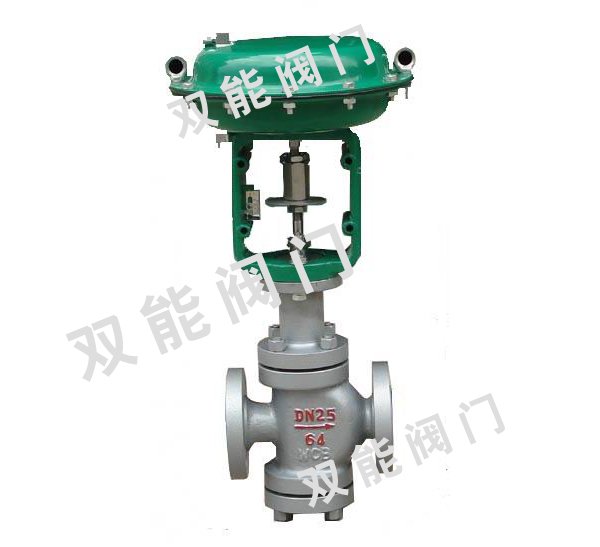

| 概述 ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。 本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。 主要零件材料 零件名称材料温度范围阀体上阀盖HT200-20～200℃ZG230-450-40～450℃ZG1Cr18Ni9Ti-250～550℃ZG0Cr18Ni12Mo2Ti-250～550℃阀芯、阀座1Cr18Ni9-250～550℃0Cr18Ni12Mo2Ti-250～550℃填 料聚四氟乙烯-40～200℃膜 片丁晴橡胶夹增强涤沦织物 压缩弹簧60Si2Mn 膜 盖A3 |
