概述

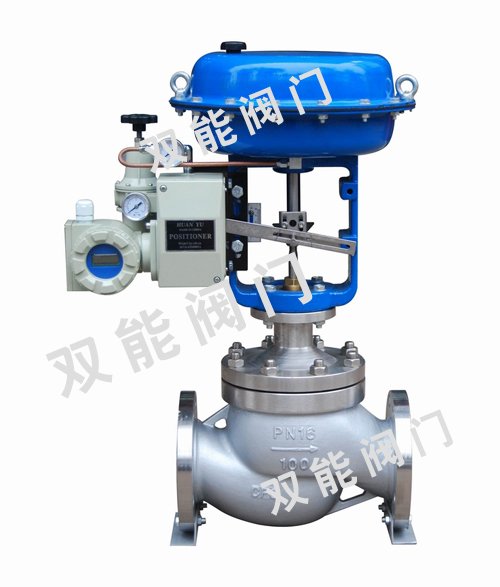

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中*常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
主要技术性能指标
项目 | 指标值 | |
基本误差％ | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差％ | 不带定位器 | 3.0 |
带定位器 | 1.0 | |
死区％ | 不带定位器 | 3.0 |
带定位器 | 0.4 | |
允许泄漏量L/h | 1×10-3×阀额定容量 | |
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
弹簧范围KPa | 20～100(标准)；40～200；80～240；20～60；60～100 | |||||
允许压差 |
供气压力 | 弹簧压力 | 公称通径 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 允许压差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 |
0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
外形尺寸 |
主要零件材料温度范围
零件名称 | 材料 | 温度范围 |
阀 体 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
阀芯、阀座、阀杆 | 1Cr18Ni9 | -250～550℃ |
上下膜片 | A3钢板 | |
支架、顶盖 | HT200 | |
压缩弹簧 | 60Si2Mn | |
波纹薄膜 | 5806胶夹480D尼龙66网眼布 | |
填 料 | 聚四氟乙烯 | -40～200℃ |
碳纤维 | -120～350℃ | |
柔性石墨 | -40～600℃ |
