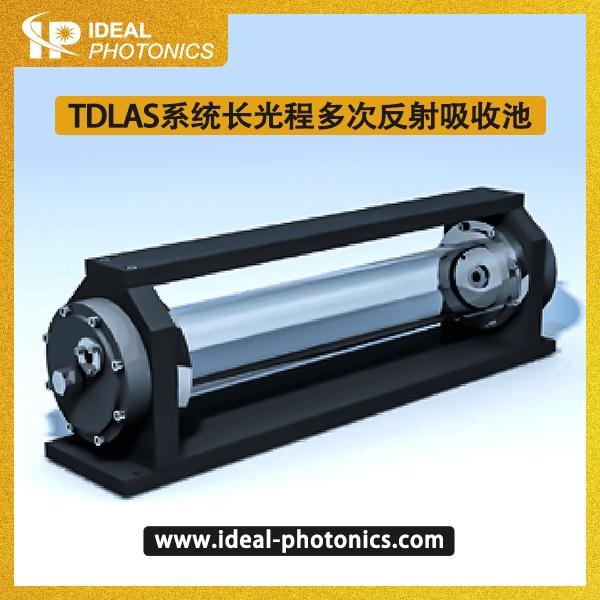

Idealphotonics TDLAS系统长光程多次反射吸收池

——来自UBC实验室技术HT-3S HT-10M HT-15L

根据可调谐半导体激光吸收光谱技术（TDLAS）的应用过程，如果要提高系统的测量精度及监测极限、灵敏度，提高系统的有效光程是*直接，*简单，***的方法。根据反射理论和光斑分布情况设计完成了多种型号的多次反射吸收池。IDEALPHOTONICS采用UBC独特的镜面设计技术，保证激光光束在吸收池内形成多次反射，使得激光能够在很小空间内使有效光程达到数百米，实现在小容积气体样品中对光线的高效吸收，适用于气体样品的光谱分析检测等。

产品概述

根据可调谐半导体激光吸收光谱技术（TDLAS）的应用过程，如果要提高系统的测量精度及监测极限、灵敏度，提高系统的有效光程是*直接，*简单，***的方法。传统的光学多通吸收池受光斑重叠等因素的影响，导致程长越长，需要的吸收池体积和物理尺寸也越大。根据反射理论和光斑分布情况设计完成了多种型号的多次反射吸收池（如：Herriot，White，新型，对射式标定池，矿井用防水防尘反射池）。有效光程可以根据实际使用情况调整。

吸收池主要由池体、防震底座、窗片、反射镜和气体进出口组成，具有多次反射、长光程、体积小、耐高温、耐腐蚀、易于安装等特点。产品非常适合应用于科研和工业产品开发，如高灵敏度气体分析、环境监测、工业在线气体分析等领域。传统的多次反射池主要包括White池和Herriott池及其它们的改进型，前者的特点是孔径角较大，适用于普通光源和激光光源，反射次数较多，光路相对易于调节，可以通过改变反射次数来调节光程的长度。

但所用反射镜较多，在改进的White池中有的还加了两对角反镜。Herriott池的的光学系统较为简单，由两个球面镜组成，其特点是结构简单，光路调节相对较易，但其孔径角较小，适用于激光光源，另外其反射光斑位于镜面的边缘，镜面没能得到充分的利用;且反射次数与镜间距离及曲率半径密切相关，一旦光路固定下来，反射次数就无法改变，不具有光程调节的灵活性。后来发展过程中出现他们的各种改进形式，用来消除像差，增多反射次数，提高光程长度。

产品特点

■ 结构稳定，温度压力可控

■ 体积小，光程可调

■ 可以根据要求设计完成不同性能的多次反射吸收池

■ 调节方便，基本不用维护

■ 井下吸收池具有防水、防尘透气等功能，已在井下验证

产品指标

■ 有效光程：3m~200m （或根据用户设定）

■ 镀膜：依据不同气体吸收波长而定（金膜、铝膜、银膜及介质膜）

■ 体积：大小根据光程及设计要求而定

■ 适用范围：0.001-1.2标准大气压，1-5μm波长范围

■ 其他：Herriot池可选择两个孔进出和单孔进出

■ 光学平台非常容易升级

性能参数

产品测试图

附件1：常用激光器波长与对应检测气体

可另外还包括一些我也不是很清楚应用的波长：

2752.5nm、2302.1nm、 1996.9nm（分析高温CO2）、1396nm（分析高H2O），1469nm、2802nm、1705nm、770nm（分析燃烧钾离子），1576nm、2319.13nm（分析高温CO）、1397.8nm、764.28nm（分析高温 O2）、2511nm、777.2nm。 852nm/894nm原子钟。DFB一般只分析一种气体，也可以同时分析2种气体，或者同时分析一种气体的浓度和温度；目前我司现在不再为客户推荐波长，建议用户自己把波长选好，并建议用户把中心波长订到小数点后一位。
