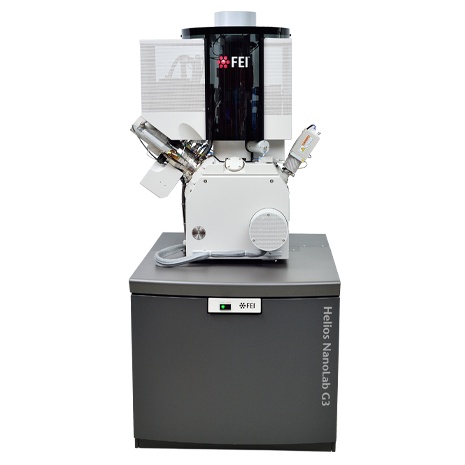

Helios NanoLab 的材料科学应用

在材料科学领域，研究人员面临的挑战是持续改善目前制造的材料和设备的质量。为了实现技术进步，在纳米量级了解结构和成分细节至关重要。Helios NanoLab 设计用来以低至亚纳米量级的分辨率提供多尺度、多维度洞察，让研究人员能够观测样本*微小的细节。Helios NanoLab 还可为原子分辨率 S/TEM 成像迅速制备**质量的样本。此外，如果研究工作包括开发 MEMS 或 NEMS 器件，也可配备 Helios NanoLab 打造全功能原型。

Helios NanoLab 的电子工业应用

Helios NanoLab 是一款极其灵活的平台，既能以极高的效率制备 TEM 样本，又能开展高性能低电压成像以分析高级逻辑和存储器件。Helios Nanolab 具有大型和小型样本室两个配置，效率极高，并且是面向实验室和近生产环境的低每样本成本半导体分析工作流的关键组成部分。

Helios NanoLab 的生命科学应用

要想在三维背景下了解生物事件，就必须采用专用的成像解决方案，而且这些成像解决方案应能以极高的分辨率呈现极小的细节，从而揭示出复杂网络的超微结构和空间结构。Helios NanoLab 具有**的 SEM 性能和可靠、精确的 FIB 切片能力，还配备了高精度压电工作台，堪称小型 DualBeam 平台的**之选。出色的成像能力，辅以透镜内和柱内检测器提供的尖端高对比度检测技术，能够实现真正**的对比度。
