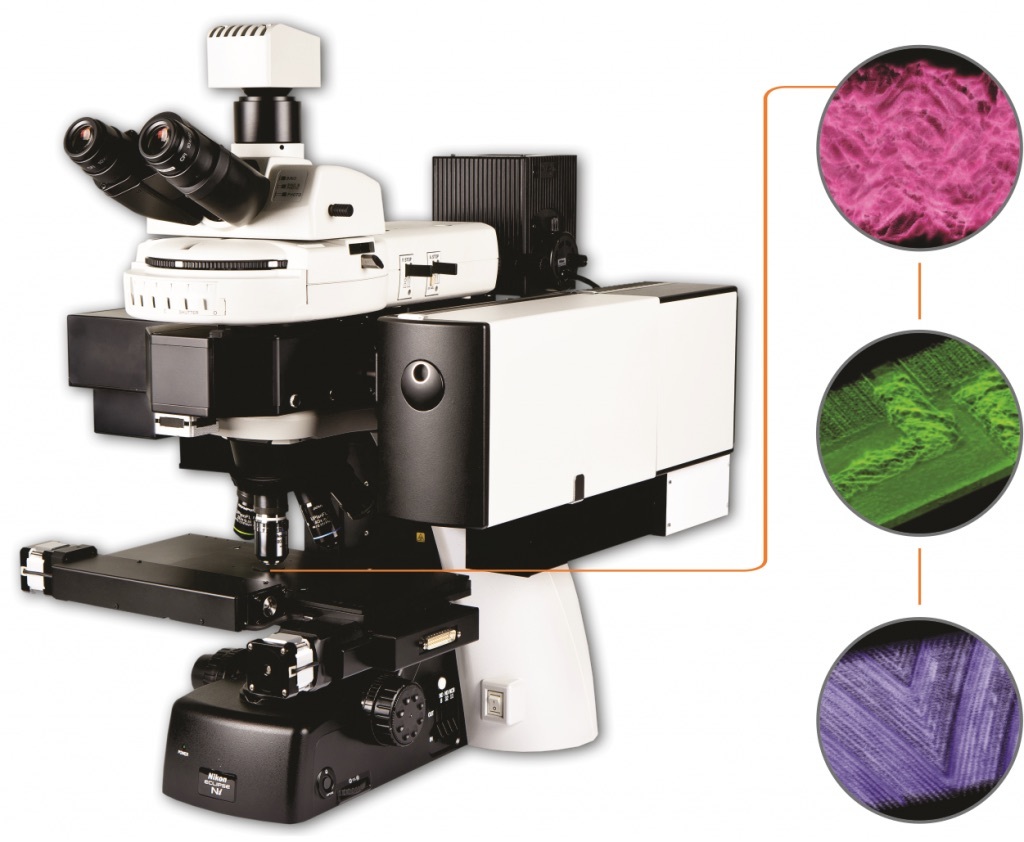

RAMOS E/M系列拉曼光谱仪是在研究级光学显微镜的基础上设计可实现如下光学显微镜方法：

• 拉曼测量

• 透射光

• 反射光 (明场和暗场照明)

• 共聚焦显微镜

• 荧光测量

• 偏振对比度和相位对比成像

• 差分干涉对比度

拉曼光谱仪系统的创新式设计确保了光谱测量的超高温度和时间稳定性

RAMOS E200系统的所有组件都完全集中在光学显微镜中，提供系统的紧凑性和移动性

RAMOS M350， M520， M750系统，外部成像光谱仪通过光纤连接

通过转动系统钥匙，可以在几分钟内启动RAMOS E/ M系列系统的拉曼测量。

1. 用于样品观察的高分辨率彩色相机

2. 光学显微镜

3. 拉曼光学模块

4. 输入/输出的带镜子的自动三位转塔

5.共聚焦激光显微镜模块(“反射” 模块) 6. 双通道成像光谱仪

7. XY 电流镜扫描器

8. Z 压电扫描器

9. 自动显微镜样品台

共焦拉曼光谱仪的扫描1000 x 1000像素只需要3秒

快速光栅和启停扫描操作模式

共焦图像的空间分辨率(100x， NA = 0.95)

同时进行 2D / 3D 激光共焦和拉曼成像，每个点都能保存全部光谱信息

深层样品的共焦图像

高性能光学器件确保超高系统灵敏度和高信噪比 (S/N ratio)

宽光谱范围， 拉曼位移测量的极限精度，高光谱分辨率

快速更改系统配置(激光器和滤光片切换) 无需额外的系统校准

用于拉曼信号匹配的极其灵敏的探测器

• 像素数量的增加(像素数为2048) 和较小的像素间距(12 x 12 μm)，光谱相机可提供出色的性能

• 光电探测器的量子效率高达，双级热电传感器制冷，使暗信号水平非常低

• 检测器运行内存可达128 MB

• 用于数据传输的高速以太网接口

系统可以使用以下选项：

• 适用于超宽场扫描的全自动XY 样品台

• 高温台和真空腔

• 低温恒温器

• 远程光纤探头

高精度光谱仪校准

RAMOS E/M 系列可以选配氖灯，用于高精度光谱校准
