Cyclone™ 气体池

特点

固定光程，可变光程

硼硅玻璃主体

室温操作

真空可达15psi

金镜（防护）

氟橡胶 O形圈密封

KBr 窗片

无胶黏剂结构设计

镀镍铝组件

真空/气体进口&出口接头

可清洁的透射光学腔体

Benchmark™ 系列底座

符合CE标准

可选配件

可调光程反光镜 附加固定光程反光镜（所有模式） ZnSe 或CaF2 窗片?用于高压操作的镀镍铝主体（可达125 psi）可加热套/控制器附件（可达200℃）压力表套装干燥保护盖抵消波纹管激光准直部件全氟橡胶O形圈

Cyclone™ 气体池

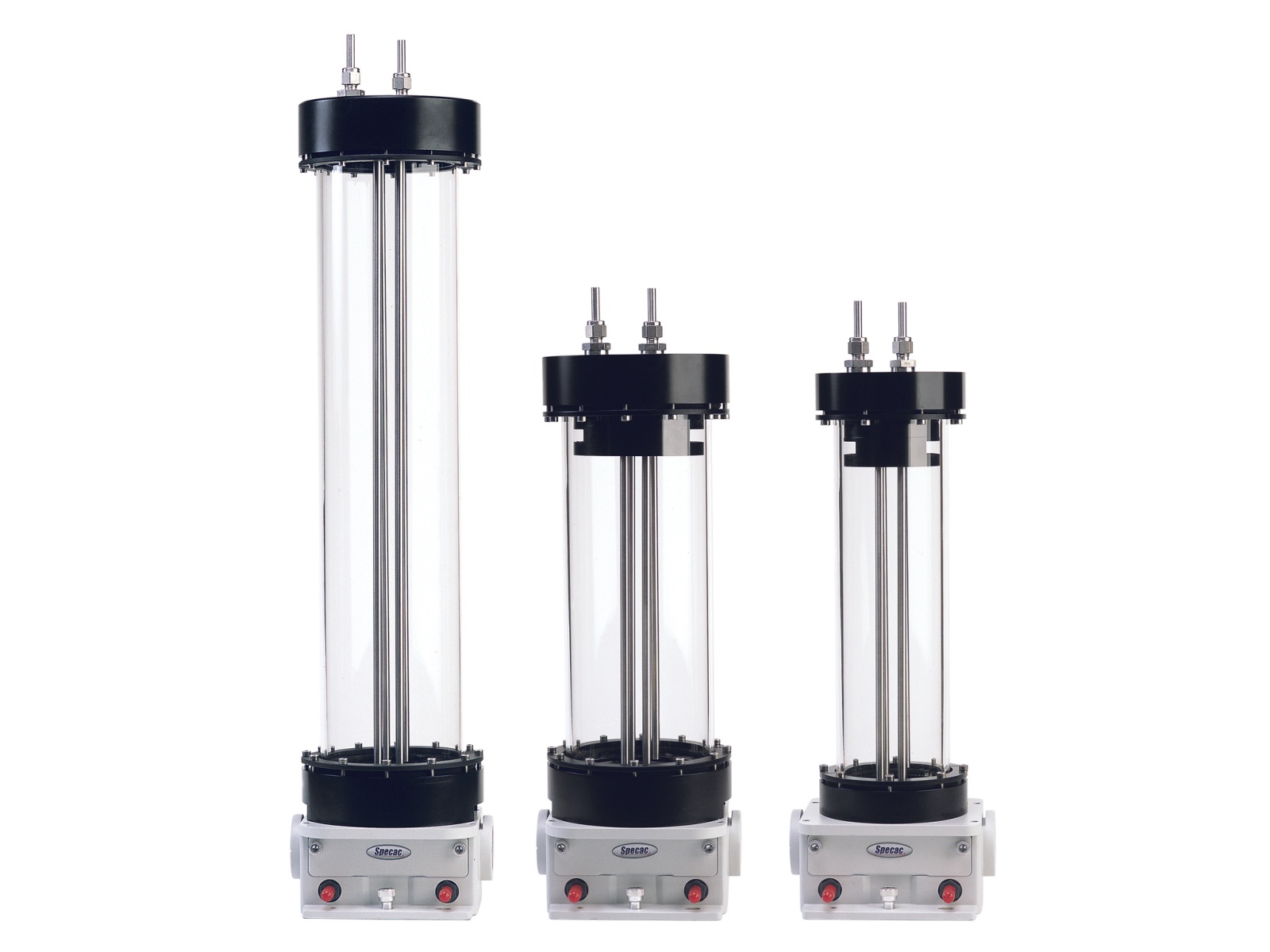

根据反射镜排列间的多个光通道空白池原则。Cyclone™ 气体池有三种不同尺寸:

Cyclone™ C2 - 固定或可调节光程范围从0.5m到2.5m

Cyclone™ C5 - 固定或可调节光程范围从1m到8m

Cyclone™ C10 - 固定或可调节光程范围从2.1m到10.6m

Cyclone™ 系列气体池使用标准Specac Bench-mark™ 基板适合在现在所有的FT-IR光谱仪上使用。

标准的样品池使用硼硅玻璃主体材料，可在室温下和真空15psi的压力下使用。结合保护性金镜，镀镍铝和不锈钢的内部和外部组件，氟橡胶O形圈确保在真空和标准常压下无泄漏。

真空/气体进口和出口接头，KBr窗片和可清洁的透射光学腔体进一步增强了测试性能。

**的可升级性

Cyclone系列多种配件，意味着其可以满足任何分析挑战。在单个气体池主体中可使用可调节光程反射镜舱室及一系列固定光程反射镜舱大大增强了分析灵活性，节约了成本。

镀镍铝主体可在高达125psi的高压下使用，加热器/高稳定性温控器可以在温度高达200℃下使用。

CaF2 或ZnSe 窗片可替换掉标配的KBr窗片。也可以用全氟橡胶O形圈替换掉氟橡胶O形圈，可用于挑战性更苛刻的化学环境。抵消型波纹管允许透射光学器件在惰性气体（例如氮气）条件下使用，这就消除了大气中的H2O和CO2吸收的影响。

设计优点

为确保**的测试结果和避免不必要的杂质干扰，我们将一系列****的uni技术整合到Cyclone™ 的设计和生产上。

Cyclone™ 气体池

可加热长光程气体池

特点：

样品池主体材料：硼硅玻璃（可选金属主体）

压力范围：真空可达15psi（可选125psi）

温度范围：室温（可选加热系统）

反射镜：金（防护）窗片：KBr (可选ZnSe 或CaF2)

入口/出口装置：不锈钢接头

O形圈：氟橡胶

内部组件：镀镍铝&不锈钢

透射光学组件：铝镜

样品池安装：: Benchmark™ 系列底座

Cyclone™ 气体池

Cyclone 气体池是完全无胶黏剂的，所有氟橡胶O形密封圈都是预处理过，可以消除任何溶剂或外部气体的污染。内部螺丝带有小的排气孔，可阻止任何气体导致的样品交叉污染。

符合CE认证

所有Cyclone™ 系列加热气体池系统都是符合CE认证的，可确保在推荐条件下的安全使用。

Cyclone C2

光程：0.5m-2.5m(固定或可调)

光程增量：0.5m

体积：0.19L

尺寸(mm): H384 W153 D120

Cyclone C5

光程: 1m - 8m (固定或可调)

光程调节增量: 1m

体积: 1.33 L

尺寸(mm): H536 W153 D130

Cyclone C10

光程：2.1m - 10.6m (固定或可调)

光程调节增量：1.06m

体积：2.61L

尺寸(mm): H540 W153 D1146

Cyclone ™ 气体池

特殊选项

特殊选项

Cyclone™系列可加热长光程气体池用于各种苛刻的实验，设计考虑到了严谨的分析人员。这些高性能质量**的样品池支持一系列可选升级，可进一步增强他们的性能。

抵消型波纹管

Cyclone ™系列气体池可使用1对抵消型波纹管。

这套配件安装在样品池的光学组件盒和光谱仪

之间，允许使用惰性气体例如氮气来实验

。这个配件可以消除样品对大气中的H2O和CO2

的吸收影响。

GS10707 抵消型波纹管（1对）

干燥保护盖

这些盖子用于安装在Cyclone ™系列气体池的

光学器件进口和出口处，在样品池不使用时，

用来密封透射光学器件。

其中的一个盖子包含干燥剂材料，可以在透射光学

器件盒中保持干燥，并增加KBr窗片的使用寿命。

GS24150 干燥保护盖

压力表套装

压力表套装可以安装在Cyclone ™系列气体池上。

仪表可在特殊低压（真空度到15psi）和高压使用

加热套/高稳定性温控器

所有的Cyclone™系列气体池（玻璃和金属主体版本）都可以通过选用不同的加热套和高稳定性温控器来升级成可加热气体池。加热套可简单的套到气体池上，可在室温到200℃温度下使用。

使用低电压（32V）加热器可确保在任何时间都可安全使用，如订购，温控器有工厂安装选项

RS232、RS485或USB连接。

温度稳定性±1℃，设计的目的是让整个样品池都可加热均匀，防止样品池中有局部“冷点”。

所有Cyclone™系列加热套/高稳定性温控器系统都是符合CE认证的，可确保在任何推荐的环境

下都能安全使用。

订购信息

GS24302 Cyclone™ C2的加热套/控制器

GS24305 Cyclone™ C5的加热套/控制器

GS24310 Cyclone™ C10的加热套/控制器

(请指定电压和使用国家)

Benchmark™系列激光对中组件

该组件可进行通过Cyclone™系列气体池的光学光程的可视化验证。

当多种光程样品池经常使用不同光程时尤其有用。

组件基于低电压（0.8mW）可见连续波LED精确定

位在Benchmark™组件对中外壳上。气体池放入准直组件中。635nm II级激光通过电池供电或

专用变压器供电。

Benchmark™激光对中组件是符合CE认证的，可确保在任何时候在推荐的条件下都能安全使用。

订购信息

GS24500 Benchmark™系列激光对中组件

(请指定电压和使用国家)

Cyclone™ 气体池

GS24102 Cyclone™ C2 长光程气体池 0.5m 到2.5m

GS24105 Cyclone™ C5 长光程气体池 1m 到8m

GS24110 Cyclone™ C10 长光程气体池2.1m 到10.6m

GS24110 Cyclone™ C10 长光程气体池2.1m 到10.6m

可用的固定光程

Cyclone™ C2 - 0.5， 1.0， 1.5， 2.0 & 2.5m

Cyclone™ C5 - 1， 2， 3， 4， 5， 6， 7 & 8m

Cyclone™ C10 - 2.1， 3.2， 4.2， 5.3， 6.3， 7.4，8.5， 9.5 & 10.6m

Cyclone™ C20 - 2， 4， 6， 8， 10， 12， 14， 16， 18& 20m

Cyclone™气体池配置步骤

1) 选择气体池的尺寸和其零件编号，例如：

Cyclone C5 样品池，P/N是GS24105

2) 从玻璃（G）或金属（M）中选择主体材质的类型

3) 从KBr (K)， CaF2（C）或ZnSe (Z)选择窗片材料（注意-KBr窗片不能用于金属主体的样品池上)

4) 在固定（F）或可调（A）光程样品池中选择-

(如果样品池尺寸指定了特定光程)

5) 选择氟橡胶（V）或全氟橡胶（X）O形圈密封

6) 如果需要，请选择安装低（L）或高（H）压仪表

套装

例子：P/N GS24105GCAV为Cyclone C5样品池，玻璃主体，CaF2窗片，可调光程，氟橡胶O形圈，

无压力计。

对于所有气体池请指定光谱仪制造厂家和型号，包括合适的Benchmark™安装基板需求。

可选

GS10707 抵消波纹管(1对)

GS24150 干燥剂保护盖

GS24152 Cyclone™系列气体池的反射镜仓组件(指定型号，可变或固定光程，需要固定光程反射镜

仓的光程)

GS24160 压力计组件

适合Cyclone™和Tornado™气体池(指定高或低压)

GS24302 Cyclone™ C2的加热套/控制器(指定电压和使用的国家)

GS24305 Cyclone™ C5的加热套/控制器(指定电压和使用的国家)

GS24310 Cyclone™ C10的加热套/控制器(指定电压和使用的国家)

GS28000 RS232 连接包

GS28001 USB 连接包

GS28002 RS485 连接包

GS24500 激光对中组件

GS24153 Cyclone™和Tornado™系列气体池的KBr窗片备件(指定型号)

GS24154 Cyclone™和Tornado™系列气体池的ZnSe窗片备件(指定型号)

GS24155 Cyclone™和Tornado™系列气体池的CaF2窗片备件(指定型号)

GS24103 Cyclone 气体池C2 ESK

GS24106 Cyclone 气体池C5， C10， C20 ESK
