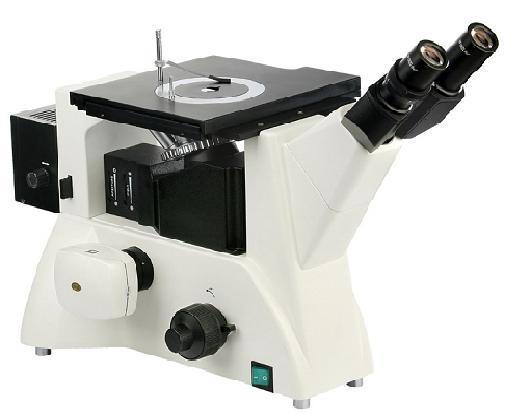

DMM-480AC倒置卧式明暗场金相显微镜
一、DMM-480AC倒置卧式明暗场金相显微镜的主要用途:DMM-480系列倒置卧式金相显微镜采用无放大率色差的无限远明暗场一体平场消色差物镜和大视野目镜,高品质的光学系统使成像更清晰、明亮,视野广阔。符合人机工程学要求的机体设计,使您在操作过程中更加舒适与轻松。简洁而新颖的外观更符合现代潮流。可广泛用于机械工业的金相组织观察分析,地矿部门对矿物的分析研究,电子等方面的观察测量,适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。
本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术**地结合在一起而开发研制成功的一项高科技产品。可以在计算机上很方便地观察金相图像,从而对金相图像进行分析,评级等。
二、DMM-480AC明暗场倒置卧式金相显微镜的主要特点
1、采用优良的无限远光学系统,提供**的光学性能,设计紧凑稳定的高刚性主体,充分体现了显微镜的防震要求。
2、 载物台中间配置圆形载物板,可360度旋转,在进行偏光观察时可旋转载物板
3、 后置式摄影设计,使摄像系统拍摄图像时不再干扰目镜观察
4、 可明视场、暗视场、偏光观察,可快速转换观察方式。丰富的暗场物镜可供选择.
三、仪器的主要技术指标:
1 | 目镜:超大视野目镜 10X( Ф 22mm) 10X( Ф 22mm)大视野分划目镜(0.10mm/格) | ||||
2 | 目镜筒:铰链式双目镜筒(倾斜45?,可100%通光摄影) ,其中一个带视度调节环 | ||||
3 | 物镜转换器:五孔物镜转换器(滚珠内定位) | ||||
4 | 调焦机构:带限位和调节松紧装置的同轴粗微动调焦系统,微动手轮格值为 : 0.002 mm | ||||
5 | 物镜类型 | 物镜倍率 | 数值孔径 | 工作距离mm | 盖玻片厚度(mm) |
无限远长工作距离平场消色差物镜 (BD 明视场\暗视场物镜) | 5X | 0.12 | 26.1 | 0 | |
10X | 0.25 | 9.3 | 0 | ||
20X | 0.40 | 8.80 | 0 | ||
50X | 0.70 | 3.68 | 0 | ||
6 | 载物台:双层机械移动式载物台,载物台尺寸:270mmX172mm,移动范围:横向30mm,纵向:30mm,中间带可旋转圆形载物板 | ||||
7 | 瞳距调节范围: 53mm~75mm | ||||
8 | 偏光装置:插入式起偏、检偏装置,可360度旋转检偏镜,起偏和检偏均可移出光路 | ||||
9 | 照明系统:落射式柯勒照明,带孔径光栏和视场光栏调节 | ||||
10 | 照明灯箱: 12V50W卤素灯照明,亮度可调,灯泡位置可调节 | ||||
11 | 暗场系统:推拉式暗场观察拉杆,可快速转换到暗场观察 | ||||
12 | 滤色片:插片式蓝、黄、绿、磨砂滤色片组 | ||||
13 | 摄像系统:配备电脑摄像CK-300,独立摄像通道,标配1X摄影接口, 300万像素数字成像系统,**分辨率2048X1536 连接简单:USB2.0 图像质量好,色彩还原性好 ,图像稳定,具备多种图像处理方法。摄像机相关参数:300万像素数字摄像机,标准C接口,倍率:1X 传感器类型:MT9T001 镜头接口:标准C接口 扫描模式: 逐行扫描 CCD尺寸:1/2英寸 像素点:3.2微米 x 3.2微米动态范围>61dB 分辨率:2048H x 1536V 滤光片: R, G, B 滤光片 **帧率: 11帧每秒(2048*1536) 30帧/秒(640 x 480) 曝光控制:自动、手动信噪比:43dB 电源:USB供电 曝光时间: 1毫秒-0.3秒参数调整:图像尺寸、亮度、增益、曝光、色彩等 白平衡:自动、手动 USB 电源: USB2.0 |
四、系统组成
DMM-480AC电脑型倒置暗场金相显微镜系统组成: 1、倒置卧式金相显微镜DMM-480
2、电脑适配镜3、300万像素彩色数字摄像机4、计算机(选配)
DMM-480D数码型倒置暗场金相显微镜系统组成: 1、倒置卧式金相显微镜DMM-480
2、电脑适配镜3、数码适配镜 4、索尼HX1数码相机
五、选购件
1、DS-3000二维测量软件 2、DM-3000金相分析软件
3、暗场物镜选择: PL L40X/0.65 B.D 工作距离:4.70 mm
PL L60X/0.70 B.D 工作距离:2.30 mm
PL L80X/0.80B.D 工作距离:1.25mm
PLL100X/0.85B.D(干镜)工作距离:0.4mm
