产品简介

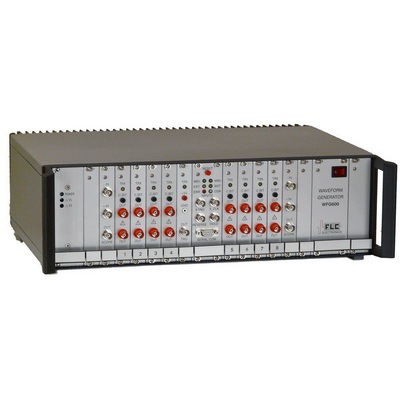

WFG600系列多通道高频高压波形产生器能编辑输出高速脉冲波形，支持多种方式的控制操作。WFG600的每个通道都设计有双存储，在新旧波形切换时，新波形会在后台存储里静默生成，之后再进行无缝切换。

WFG600可用于液晶控制实验，以及其他对脉冲宽度和可调幅值有要求的同步脉冲应用

功能特点

波形静默生成，新旧波形无缝切换

2 ～ 8通道

默认±100V输出，可选±200V或±400V

高电压高速度

输出阻抗 < 0.1 ohm

压摆率 > 300 V/μs

独立宽度脉冲

友好的软件UI，可提供SDK供自行开发

*可定制电压放大器或电压波形产生器

选型表

WFG600-2

2通道，输出电压 ±100V，含软件

WFG600-2/200

2通道，输出电压 ±200V，含软件

WFG600-8

8通道，输出电压 ±100V，含软件

WFG600-8/200

8通道，输出电压 ±200V，含软件

WFG600-4/400

4通道，输出电压 ±400V，含软件

其他型号

上海恒商

规格

工作模式

连续/连续（计数）

单帧信号/单帧信号（波形反演）

多帧信号多帧信号（波形滚动）

多帧可编程脚本（波形滚动）

多帧可编程脚本（波形重载）

多路电极阵列

输出

每个通道均含2个高压同轴接口

每个通道都有独立的关联脉冲控制接口（TTL等级）

示波器触发脉冲 (TTL 等级， 支持多点触发)

产生器驱动信号 (TTL 等级)

低压波形叠加接口(可连接示波器监控)

输入

外部时钟

外部触发

Run/Hold 控制

Forward/Reverse 控制

计控端口

RS232串口 57600 baud， 8 bit， N， 1

时序

时钟

20 MHz (晶控， 1 周期=50 ns)

1 MHz (晶控， 1 周期=1 µs)

1 kHz (晶控可调节，单位时间1ms)

外部时钟 (TTL， 方波)

*小脉冲宽度

2 周期

脉冲宽度分辨率

2～32767周期 (15 bit分辨率).

脉冲宽度可单独设置

**脉冲数

12288

输出

**

±100 V， 185 mA(可提升)

输出阻抗

< 0.1 ohm

负载

阻性 || 容性

压摆率

300 V/µs (400pF负载时)

分辨率

12 bits (高压输出时为50mV)

备注

每个通道输出规格都与F10A相同

操作

环境温度

0°C～40°C(操作) 0°C～60°C(保存)

环境湿度

up～90%(操作) 30%～50%(保存)

预热时间

无

电源要求

50/60 Hz 110/220V

原产地

瑞典
