功能特点

可编程精密控温。可独立控制，也可从上位机软件控制

帕尔贴原理温控，使用时无需耗材

超低的盘面温度梯度

支持反射光观察

尺寸超薄，可集成进探针台

支持垂直和水平姿态的固定安装

软件可拓展性强，可提供LabView等语言的SDK

#可选项# 100mm内盖，增加温度均匀性和外盖

#可选项# 外盖，可在低温时吹扫除霜，带101x101mm观察窗

可做改动或定制，详询上海恒商

技术参数

温

控

性

能

温度范围

-30℃ ～ 90℃

可升级至 -30℃~120℃

温度分辨率

0.001℃

温度稳定性

±0.05℃(at 100℃)可提升稳定性

温度均匀度

±0.1℃/cm可升级均匀性

**加热速度

+30℃/分钟(at 37℃)

*小控温速度

±0.1℃/小时

温度传感器

100Ω铂质RTD

温控方式

直流式PID (变直流形式(LVDC)输出)

结

构

尺

寸

表面光滑度

15 μm(室温)

样品腔面积

101 mm x 101 mm

可定制，**300 mm x 300 mm

配置列表

标

准

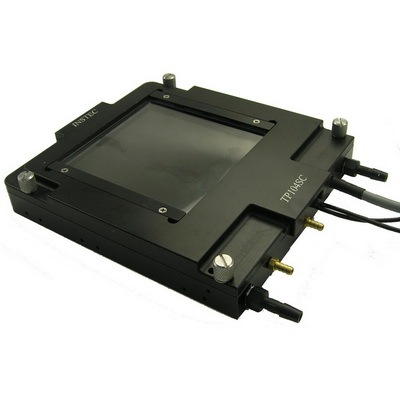

TP104SC冷热平板

√

mK2000温度控制器 软件免费，控制线有多种接口供选

√

线性可变直流电源(LVDC)装在温控器里，抑制电噪音

√

外壳水冷配件 用常温水或冰水循环防止外壳过热

√

选

配

件

安装支架 把台体固定在使用平台上，防止滑动

长工作距离聚光镜 更好的聚光，防止视场变暗

温控联动显微镜相机 温度-图像联动工作，附软件

*注：产品有多种配置变化，详询上海恒商

帕尔贴温控原理

冷热台的帕尔贴温控片由许多PN结蛇形串联而成，通过电流方向和大小来控制载流子的宏观运动，从而实现温控片上下两端之间的热量搬运，实现样品端的温控。冷热台使用时需要循环水来带走温控片下端的废热。

帕尔贴原理冷热台的特点：①在样品区不大时具有明显的低成本优势；②制冷时不需要耗材，使用方便；③温控，使用方便直接由温控片流经的电流决定，温控更加精准。
