专业石油地质分析系统

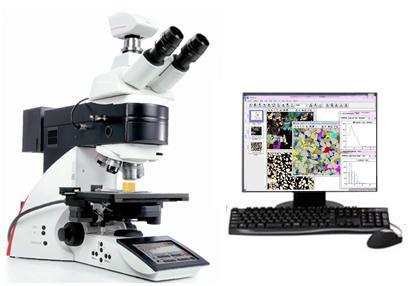

1. 软硬件集成一体化系统

本系统是具有图像采集、图像处理、自动识别与测量、分析统计、自动生成报告、外围硬件控制等功能的一体化的图像系统。

2. 批量化图像获取归档

实现“实时预览、快速抓拍、叠加标尺、信息标注、识别测量、分析统计、保存归档”检验过程的流程化；提供批量拍照、批量标注、批量保存、批量合并等多图批处理功能，让检验过程更加方便高效。

3. 图像处理与矫正功能

图像增强、反差调整、色彩分离、多通道色彩合成、图像矫正、划痕污迹处理；图像标注、图层合并、图像数据库；方便的标尺工具。

4. 高级图像处理功能

多焦面景深扩展(EFI)、大视野图像拼接(MIA)、目标颗粒自动寻边(ATE)、3D形貌浏览(3D)、体视偏移矫正景深扩展(offsetEFI)。

数码光学观察方式：实时超景深观察(LiveEFI)、实时超视野观察(LiveMIA)。

5. 定倍与视场功能

实时定倍预览观察、屏幕定倍显示、定倍照片打印、定倍文件保存、定倍插入报告、定倍插入Word/Excel等。

多种模式视场设置/裁剪工具：矩形区域、圆形区域、椭圆区域、任意形状区域；任意视场尺寸、固定照片尺寸、固定试样尺寸。

6. 层深长度分析

自动计算已测量参数的标准统计数据：**值、*小值、平均值、极差、方差、标准差、离散系数等；同时处理多个管制项目；实时显示统计数据，此强大功能可应用于即时量测判断。支持按不同管制项目参数测量评级、生成检验报告。

7. 组织相含量分析

基于颜色形状特征，自动识别组织成分，组织相分割提取、形态学处理；自动测量相含量、生成分析报告。支持多相含量分析，支持定量金相手工测定分析。

常用于岩石、矿相等应用分析领域。

支持多视场分析模式，保证统计数据的准确性。

8. 自动颗粒形态分析与统计

提供功能强大的颗粒形态分析、统计工具。自动分割提取颗粒、识别颗粒边界，自动计数测量颗粒面积、**卡规直径、粒度、圆度、形态特征等大量参数；支持按不同特征参数筛选颗粒，支持按不同特征参数、不同分类区间进行分类统计，给出统计柱状图和报告。

提供人工介入的半自动颗粒计数工具，保障样品图像恶劣状态下，实现精确测量分析。

颗粒个数密度测定、多相颗粒个数比率测定。

支持多视场分析模式，保证统计数据的准确性。

9. 专业的石油地质分析

严格符合国家**的石油地质标准：SY/T 5434-2009 碎屑岩粒度分析方法；SY/T 6103-2004 孔隙结构特征的测定；SY/T 5368-2000 岩石薄片鉴定。

包含专用测量工具包：铸体分析类、岩石颗粒粒度分析类、岩石孔隙特征分析类。自动岩石颗粒粒度分析、自动显示直方图和曲线。具有自动识别和手动选取喉道功能，自动进行孔喉匹配，自动进行孔隙分析，自动计算含油量关联参数。

10. 图谱比照与光学尺分析

提供图谱比照分析功能和光学尺评级分析功能，支持将典型特征样品照片转换制作进入图谱库。

11. 图文并茂报告系统

支持个性化分析报告模板设计，自动生成图文并茂的定性分析报告和定量评级检验报告。提供业内*专业的报告输出功能，可以自由设定报告模式。同时输出数据、图片、直方图、曲线等多种内容。支持定倍插入照片、日期、LOGO等多种功能。可输出专用报告、TXT文本文件、EXCEL文件等多种报告模式。

12. 高级影像测量

支持实时动态测量；支持OneToOne/AllInOne模式多图像测量。

支持多种测量工具：点坐标、手动计数、两点间距、点线间距、卡尺间距、X向卡尺、Y向卡尺、三点角度、四点角度、三点圆、多点圆、圆心距、线线间距、弧角、矩形、区域、焊核A尺寸、焊核双垂线、线心间距、区域平均亮度色度、自动寻边测圆等。

自动计算已测量参数的标准统计数据：**值、*小值、平均值、极差、方差、标准差、离散系数等；同时处理多个管制项目；实时显示统计数据，此强大功能可应用于即时量测判断。

支持测量数据单独输出到Excel；支持图文并茂Excel通用报告输出，同时输出报告抬头信息、测量结果和综合信息合并照片。

采用智能化选择性数据输出技术，可由用户自由设定输出位置，实现“待测工件→测量参数→专用报告→品管统计”数据流自动化，实现丰富多样的报告样式。

13. 智能辅助工具

魔杖工具可以自动识别颗粒、颜色吸管自动识别颜色；高级组织相分割、高级形态学处理。

14. 图像数据显现

常规几何量测量工具：水平卡尺、垂直卡尺、任意卡尺、多段折线、角度、封闭区域等。

灰度强度曲线工具：水平扫描线、垂直扫描线、任意向直线、多段折线、矩形边框、圆形边框、椭圆边框；显示线上灰度强度变化，从而直观反映图像中的数据变化特性；输出灰度强度曲线图表，输出灰度强度数据到Excel。

位图分析工具：以表格方式显示图像各颜色分量强度数据，从而精确表征图像中的数据变化特性；支持位置偏移、抽样间隔设置，输出全部强度数据到Excel，可以更加方便地利用其它数据处理工具进行分析。

15. 硬件自动控制功能（选购模块）

A． 电动Z轴控制模块AutoZ：可实现自动EFI、3D测量功能。

B． 电动平台控制模块StageXY：可实现大视野图像扫描，自动拼接。

C． 显微镜控制模块Microscope：支持电动型物镜转盘和编码型物镜转盘，实现电动物镜转盘自动控制，实时感应物镜位置、识别物镜倍率，标尺联动功能。
