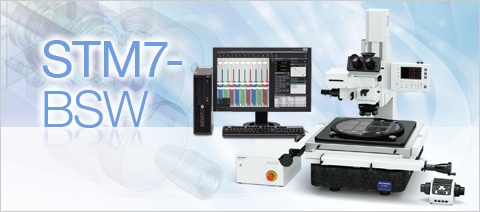

STM7-BSW测量软件
即使对复杂形状也能实现更快、更简单、更精确的测量
对于显示测量显微镜输出的数据和图像来说,看的越清楚也就能更方便更快捷地使用和测量。为了支持高精度、高复杂性的测量,奥林巴斯STM7-BSW测量软件可以和数码照相机结合使用。
STM7-BSW 软件的 GUI(图形用户界面)
可采集高清晰图像,实现高精度测量的照相机系列
具备高速实时显示能力的高性能机型
DP27 | 图像分辨率 1920 × 960 2448 × 1920 帧速 30 fps (1920 × 960) 15 fps (2448 × 1920) PC接口 USB3.0 |
DP22 | 图像分辨率 960 × 720 1920 × 1440 帧速 25 fps PC接口 USB3.0 |
高性价比的机型 STM7-CU | 图像分辨率 1024 × 768 2048 × 1536 帧速 11.2 fps (**值.) PC接口 USB2.0 |
放置样品后即可开始测量——无需将样品平行对齐
直接测量
接受STM7输出的坐标信息进行测量。 |
再调用测量
经过测量或计算之后得到的坐标还可以再用于随后的测量。这样就避免了重复同样 的工作,从而实现了更顺畅和更高效的工作流程。 |
虚拟点测量
通过绘制直线和圆形可以形成交点、中点、长度,以及一系列其它的测量项,然后可以在已采集的样品图像上将这些测量项作为参考点保留。 |
对齐测量
原点与X轴均可根据样品而设置,这样即使当样品没有和载物台对齐平行时,也可 以进行测量。 |
XZ平面测量
传统的测量显微镜以从俯视观察到的XY平面的测量为主。为了响应用户从侧视的角度测量断面方向的需求,奥林巴斯在STM7-BSW中内置了XZ平面测量功能。以前 很难实施的测量现在已经变得容易多了——例如半球形物体垂直截面的半径测量, 或与基准线相比具有弯曲底部的凹槽的深度测量等。 |
记录重复测量的步骤
宏注册
可以将经常使用的对齐和其它测量步骤组合并定义成单个宏按钮,这样每次启动显微镜后,无需从零开始。
重复执行测量通过根据已记录的教学列表的指示,简单地移动载物台、获取坐标值,可以轻松地进行重复测量,完成所有的作业。此功能可用于对相同类型样品重复执行相同的测量项目。此外,如果在已记录的教学列表中设置了设定值和公差,当测量值超过规格时,软件可以自动判定。
NG结果示例 |
重复执行测量的测量点导航
这个功能可以显示移动到下一个测量点的方向和距离,从而消除了操作者在这一环节上的苦恼。该功能还省去了每此移动前需要在图纸上确认下一个测量点的麻烦,在重复测量的时候提高了操作者作业的速度。
可以消除测量过程中主观性影响的便捷功能
自动边缘检测这个功能检测样品的边缘,自动获取样品的坐标并测量。因此,操作者不再需要指定坐标,这**程度地降低了操作者
的主观性对测量的影响。自动边缘检测的另外一个特色是具有定时功能,实现了到规定的时间后自动获取坐标。定时功
能和脚踏开关功能,使操作者能够在手不需要离开载物台手柄的情况下专心测量。
圆形内的自动边缘检测 | 多点自动边缘检测 |
异常点消除边缘检测过程中,可以自动将金属毛刺等异常点排除在外。这样,不管样品的状态如何,都会得出一致的测量值计算结果。此外,也可以将被排除的异常点以不同的颜色显示在屏幕上。
带有异常点的样品 | 异常点消除功能 |
照明控制显微镜照明的光强也可以通过软件精确地控制。当注册重复执行测量的教学列表时,也可以保存光强的设置,这样在重复执行测量或自动边缘检测过程中,实现了在相同的照明条件下实施测量。
自动倍率识别(可选配,仅适用于编码物镜转盘的配置)通过使用编码物镜转盘,在切换物镜时,可以自动调用先前设定好的校准值。这样可以始终在显示器上显示合适的刻度尺。
生成定制报告
一键生成报告测量结果可以一键输出为Excel格式,这避免了在记录数据
报告样本
可选功能:多图拼接(MIA)功能拼接多个图像可以获得一个具有高倍率的广域图像。因为图像是根据坐标数据拼接而成,因此系统能够产生高可靠度的图像。
可选功能:景深扩展(EFI)功能对于具有不均匀、复杂表面形状的样品,EFI功能能非常有效地获取在整个高度范围内都有良好聚焦的图像。使用EFI功能时,移动Z轴获得多张不同焦点位置的图像,再进行图像处理,*后合成为一张全面对焦的图像。如果使用电动Z轴模块可以实现一键自动图像合成。
STM7-BSW SYSTEM REQUIREMENTS | |
Item | System Configurations |
CPU | Intel Core i3 Processors 3 GHz or more |
Memory | 4 GB or more |
HD available space | 100 GB or more hard disk space for installation SSD hard disk is recommended for high speed image acquisition |
Graphic card | Graphic card available for resolution 1980x1080 and 32bit color |
Drive | DVD Drive |
PC input device | 2-button mouse (3-button mouse with a wheel is recommended.) Keyboard |
Operating system | Microsoft Windows 7 Professional (32bit / 64bit) SP1 Microsoft .NET Framework 3.5 |
Web browser | Internet Explorer 8.0 |
* Microsoft Office 2007/2010/2013 are also supported.
