一、仪器简介：

美国特纳Turner Designs仪器公司是先进的碳氢化合物分析仪、水中油监测仪的研发、生产公司，在水中油分析仪领域拥有的自主技术和丰富经验。

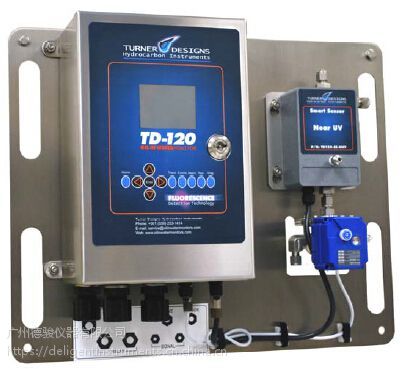

TD-120是市场上性价比的一款在线式水中油监测仪，其对燃油、润滑油、液压油等油类具有高灵敏度，警报及检测下限低于1ppm，同时配有腔室清洁度监测功能，可轻松验证水中油监测仪的清洁度。

TD-120使用LED作为光源，LED灯源寿命较长，能使水中油监测仪使用寿命期间的光源漂移影响***小化。TD-120的流通池配有Smart Sensor智能传感器，坚固耐用，载有全部校准数据。如需更换流通池，当地技术人员可在现场轻松操作。

TD-120的腔室清洁度状况监察器是仪器内第二个独特的传感器。市面上没有任何其它水中油监测仪具有这一特色功能。它能够告知操作人员流通池处于干净状态，后续测量有效。如需清洁，腔室清洁度监测功能可证明清洁工作已完成。同时，用户亦可通过仪器内置的注液端口使用标准溶液确认校准。

TD-120提供实时响应，因应进程改变，仪器全刻度响应时间只需少于10秒。仪器配有标准的4-20mA信号输出可指示油类浓度，并有4个继电器用于进程及系统警报功能。

TD-120人性化的设计可由当地技术人员轻松快速完成安装调试。

满足标准：

《污水综合排放标准GB 8978-1996》

《水污染物排放总量监测技术规范HU/T92-2002》

《海洋监测规范GB17378.3-1998》

二、检测原理：

TD-120通过荧光性测量油类样本的碳氢化合物含量。荧光性在一分子（在该情况下为碳氢化合物分子）在被电子激发后驰豫至其基态时产生。荧光碳氢化合物会吸收光-激发-在某一波长下并发光-驰豫-在更长的波长（能量更低）下。发出的光线会被过滤并转化为与样本中的荧光碳氢化合物浓度相当的电位反应。

TD-120的电子器件与高灵敏度的光线探测器能够探测从百万分之一(ppm)至十亿分之一（ppb）范围内的碳氢化合物。

三、适用油类：

1. 凝析油

2. 原油

3. 柴油

4. 重质燃油

5. 喷气燃料

6. 煤油

7. 润滑油

8. 苯酚

等等

四、应用领域：

1、锅炉补给水及冷凝水的漏油监测

2、循环冷却水漏油监测

3、水力发电站坝水坑水中油监测

4、生产水/工业废水中的原油含量检测

5、轮船及军舰船舱污水碳氢化合物监测

6、环保应急监测

7、其他油类检测领域。

五、技术参数：

l应用：蒸气冷凝水、锅炉给水、冷却水、取水口保护、水源地保护、进程优化

l适用烃类：柴油、燃油、原油、汽油、喷气燃料、润滑油、苯酚、热传导液体、芳香族化合物（BTEX）

l测量范围：低PPB级别 - 6000PPM（范围取决于油类在水中的溶解性和背景荧光

l尺寸：壁挂式，长508mm×宽140mm×高406mm

l重量：10.9kg （24 lbs）

l本地彩色显示屏：PPM， PPB或原始荧光值

l控制：外部触控式键盘控制，可查看：事件、历史记录和维护保养记录；内置平板电脑，用于设置配置及校准

l电源要求：100-240VAC 50/60Hz，1.3A值，单相，零线或火线（突入电流不得超过40A值）

l通信：4-20mA信号输出，可选回路供电或仪器自供电；可选：HART通信协议

l警报：4个用户可设置的干式触点警报：早期警报、高浓度警报、系统警报、腔室清洁度状况警报、高温警报

l管道要求：进水管1/4”，回流管1/4”，冲洗管1/4”

l样本入口压力：10-100psig（69-690 kPag），更高压力请咨询工厂

l样本温度：0-50°C（32-122°F），更高温度请咨询工厂

l环境运行温度：0-55°C（32-131°F）

l流量：极限值：0.03-0.79美制加仑/分钟（0.1-3升/分钟）

建议值：0.26-0.52加仑/分钟（1-2升/分钟）

另有样本泵可供选用

l运行原理：紫外荧光法

l响应时间：默认3秒（用户可调整，低至0.5秒），连续读数

l认证：EN 61010-1:2010及EN 61326-1:2013

CAN/CSA-C22.2 No.61010-1:2012 + UPD No. 1:2015-07

六、性能特点：

1、测量水中油：连续在线监测仪能够测量水中油的ppb或ppm浓度；

2、带市面上***早的漏油探测的锅炉、冷却系统和环境保护；

3、紫外荧光技术提供可达到的灵敏度；

4、灵敏度=***低探测极限=油类污染的***早警报；

5、已被现场认证的TD-120是行业上一款需要***低保养的坚固可靠仪器；

6、它的荧光传感器提供有高准确性和重复性以及可达到的****露探测。它拥有Turner Designs碳氢化合物仪器公司的所有产品的预期显著性能；

7、在您手中的TD-120仪器是完整的，并已准备就绪可安装至带有来自进程的加压测流的系统中。它包含有316SS固定架和隔离阀。为轻松返回至进程或大气压，样本一直保持加压状态。

8、板上的腔室情况监测器在测量腔室需要清洁的情况下会提醒用户进行操作。包含有标准的警报继电器和用于远程监测的4-20毫安输出。

七、关于美国特纳：

美国特纳碳氢化合物仪器公司（Turner Designs Hydrocarbon Instruments， Inc.），总部设在美国加州，是在紫外荧光法测油仪领域拥有先进自主技术的水中油分析仪研发生产厂家，拥有全面的产品线和丰富的行业经验，为用户提供水中石油含量检测&监测整体解决方案。

特纳水中油分析仪产品广泛应用于油田、海洋采油平台、FPSO、炼油厂、石化厂、钢铁，以及环保环监、水文水利、海洋海事、锅炉特检等用户，以优异的产品性能和 的售后服务，帮助用户提升石油类水质检测技术。

美国特纳TDHI有全面的产品线，覆盖用户的各种应用要求：

TD-500D：便携式水中油分析仪（实验室常规分析、野外应急监测）；

TD-550、TD-560：便携式&台式二合一水中油分析仪（实验室常规分析、野外应急监测）；

TD-120：在线水中油分析仪（接触式流通池）；

TD-4100XDC GP：在线水中油分析仪（接触式流通池，非防爆版）；

TD-4100XDC：在线水中油分析仪（接触式流通池，整机正压防爆版）；

TD-4100XD GP：在线水中油分析仪（非接触式流通池，非防爆版）；

TD-4100XD：在线水中油分析仪（非接触式流通池，整机正压防爆版）。
