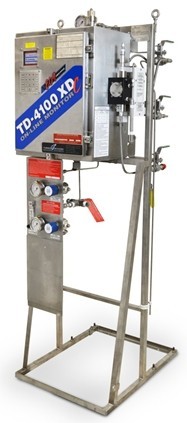

在线水中油分析仪，水中油监测仪，在线测油仪，水中油测定仪--美国特纳TD-4100XDC（E09防爆版）
在线式水中油分析仪TD-4100XDC，是可靠、坚固防爆、堪称 行业典范的水中油监测仪、在线测油仪。采用先进的紫外荧光技术准确、持续监测水中油含量（原油、精炼油、燃油、润滑油或液压油，以及水中的苯系物等芳烃熔剂），测量范围从5ppb到1000ppm。
2013年新版E09功能配置包，实现双监测点/双通道切换、远程电脑软件控制等功能。
一、仪器简介：
品名：在线式水中油分析仪、水中油监测仪
型号：TD-4100XDC(E09防爆版）
监测对象：水中石油类，水中碳氢化合物
品牌：美国特纳Turner Designs
美国特纳Turner Designs仪器公司是较好的碳氢化合物分析仪、水中油监测仪的研发、生产公司，在水中油分析仪领域拥有自主技术和丰富经验。
在线式水中油分析仪TD-4100XDC易于现场校准、有优异的长期稳定性；用户友好型、极低人工维护保养；坚固耐用，防水防尘防爆抗腐蚀。
TD-4100XDC是一个灵敏的，无溶剂型，能长期连续监测，内置警报系统和警报继电器、数据能本地显示和远程输出的防爆版水中油类监测系统。是专为海上/岸上石油生产、炼油、矿业以及其它需要使用能用于严酷工作条件和危险区域地点的坚固式在线硬件的行业设计的。
1、适用对象：苯系物、苯酚、苯乙烯、氨基二甲苯、电控液压式液体、汽油；
柴油、润滑油、液压油、燃油、原油、气体凝析油。
2、应用领域：冷却水，蒸汽冷凝水，热交换泄漏，金属加工液体浓度控制，脱盐装置、
水源水、河流、湖泊，工业、电力、水力发电废水，舱底水IMO认证；
甲板泄水机，雨水径流，油田采出水，炼油厂废水。
3、检测限：检测下限：柴油在蒸馏水中的近似探测极限值为5ppb，低至1ppb；检测上限：部分油类可高达1000ppm。
二、新版E09功能配置包（双监测点/双通道切换&远程软件控制）：
2013年新版E09配置包全线升级了TD-4100系列水中油分析仪，实现了A/B双通道自动切换（一台仪器双监测点）、电脑软件查看控制，监测数据自动存储/上传等多项新性能。
具体包括：
（1）、单台仪器监测双监测点，节省采购成本、运营成本；
（2）、A/B通道定时自动切换；（当地手动切换、PC远程切换、软件程序自动切换）；
（3）、PC软件远程查看数据、远程控制仪器；
（4）、数据自动存储、上传（至USB&主机&环保单位）；
（5）、A/B通道历史监测数据查询；
（6）、历史数据趋势图查询（在主机显示屏、PC软件、USB均可实现）。
三、技术参数：
型号： | TD-4100XDC在线式水中油分析仪（E09版）； |
运行原理： | 紫外荧光法； |
应用领域： | 蒸汽冷凝水，锅炉给水，一般清洁水、冷却水、水源水保护等；或经过初步处理的污水； |
适用对象： | 燃油，原油，其它燃料和润滑油，苯酚，苯乙烯，大部分的导热流体，芳香族的化合物，苯系物等； |
探测范围： | 蒸汽冷凝水的（燃油、原油）5ppb-500ppm； |
探测下限： | 其他大部分碳氢化合物＜50ppb； |
稳定性： | ±1%，(6个月内漂移＜±10%)； |
响应时间： | 每秒连续读数，3秒全刻度峰值改变； |
校准方法： | 空白/标准溶液校准、或第三方外部方法相关性校准； |
现场校验： | 通过出厂配备的紫外荧光剂或现场制备石油类标准溶液； |
尺寸： | 壁挂式：长1118mm×宽318mm×高635mm；撬装式：长653mm×宽653mm×高1737mm； |
重量： | 78.5kg (173磅）； |
当地显示： | 带本地LCD显示，可选单位PPM，PPB或原始荧光强度； |
控制： | 外部316SS不锈钢触控键盘； |
电源要求： | 90-240VAC，2.2A（24VDC可选）； |
管道尺寸： | 进水管：3/8”或1/2”管，回流管：3/8”或1/2”管； |
样本压强： | ＜1724kPag (250psig)，（可定制高抗压强度）； |
样本温度： | 60℃，140°F（可定制高温度，100℃或更高）； |
仪表风供应： | 一般区域用途：0.28~0.57立方米/时（10~20 SCFH标准立方英尺/小时）； 防爆Ⅰ区、Ⅱ区：0.62立方米/时（22SCFH标准立方英尺/小时）； |
运行温度： | 0~49℃，32~121°F（加热器或涡流冷却器可选） |
流量池特点： | 闭合式流通池，带流量池内部状况监测功能； |
样本回流： | 可接受加压的样品回流； |
试剂： | 无溶剂型； |
警报： | 4种：早期警报/高位警报/池量池状况警报/清洁提示警报； |
警报继电器： | 干式触点。直流式5-100VDC，500-100mA和交流式130VAC，50/60Hz，大76mA（高电流交流、直流继电器可选）； |
信号输出： | 4-20mA，外部供电，50欧姆阻抗； |
通信协议： | HART、Modbus可选； |
诊断： | 自我诊断，内部故障与警报相连，流量池状况监测； |
安全： | 密码保护软件，可上锁的316不锈钢外壳； |
IP等级： | IP56，NEMA 4X（标准）；IP66可选（ATEX ZoneⅠ和NFPA Class 1，Division 1)； |
维护保养： | 现场校准检查、流量池清洁； |
清洁溶液： | 有机清洁剂； |
防爆配件： | 适用于ATEX ZoneⅠ、ATEX Zone Ⅱ和NFPA Class 1， Division 1，和NFPA Class 1， Division 2； |
样本泵： | 可选； |
清洁系统： | 半自动清洁系统（可选）； |
数据记录器： | 可选。 |
ISO认证： | ISO 9001：2008质量体质认证。 |
E09版配置包： | 新升级版E09配置包（双监测点/双通道切换、远程电脑软件控制）。 |
四、性能特点：
（1）、先进的紫外荧光技术、*低的检测限：
采用先进的紫外荧光石油类检测技术，具有高的灵敏度、准确度，能监测苯系物、汽油、柴油、原油及各类石油产品，探测范围从5ppb(μg/L)到1000ppm（mg/L）。
（2）、响应速度快、连续的监测：
24小时全天候监测，数据每秒实时响应、上传。不需要任何化学试剂、无需加药处理，不需任何机械操作或对样本进行混合。
（3）、坚固耐用，低人工维护：
流通池式：自下而上liu入检测腔室，水样中含的气泡*快地上升离开，保持数据稳定性和准确性。特有的气帘系统能够在潮湿环境或热水应用时保持光学窗口的无雾清晰状态。
（4）、现场3种校准方式可选：
原始荧光性校准：简单方便，直观显示样本碳氢化合物的变化趋势；
直接校准：直接读出与实验室相对应的石油类浓度；
相关性校准：得出结果是与外部第三种方法等同的碳氢化合物浓度。
（5）、警报种类：
2大类5种警报：样本浓度警报（零值警报、早期浓度警报、高浓度警报）和系统功能警报。
（6）、信号显示、传输：
当地LCD显示屏显示、当地继电器警报（2路）；
远程信号传输：标配4~20mA信号输出；（通信协议：单向HART，Mod Bus可选）。
（7）、防护防爆：
IP等级：IP66防水防尘，美国电气制造商协会标准NEMA 4X；
防爆等级：TD-4100XDC正压防爆；（也可为TD-4100C加配各级订制的防爆箱）。
五、应用领域：
1、海洋石油平台采出水、废水含油监测；
2、石油、炼化工艺过程水、废水排放监测；
3、锅炉补给水及冷凝水漏油监测；
4、循环冷却水漏油监测；
5、水力发电站坝水坑水中油监测；
6、轮船及军舰船舱污水碳氢化合物监测；
7、其他油类检测领域。
六、关于美国特纳：
美国特纳（Turner Designs Hydrocarbon Instruments， Inc.）仪器公司是碳氢化合物分析仪、水中油监测仪的研发生产公司，在水中油分析仪领域拥有丰富技术和应用经验。公司开发了包括便携式快速测油仪、实验室台式水中油分析仪、在线式水中油监测仪，提供了一整套完整的石油类水质监测的解决方案。
美国特纳水中油分析仪广泛用于石油石化、海洋钻井平台、工业企业和环境监测等部门，以优异的产品性能帮助客户提升石油类水质检测技术。
美国特纳有全面的产品线，覆盖各种用户的多种检测应用要求：
TD-500D：便携式双通道水，现场/野外应急用；
TD-3100：台式，实验室用；
TD-1000C：在线式水中油监测；
TD-4100C：在线式水中油监测（密闭式流通池）；
TD-4100：在线式水中油监测（非接触式流通池）；
TD-4100XDC：在线式水中油监测（密闭式流通池，防爆版）；
TD-4100XD：在线式水中油监测（非接触式流通池，防爆版）；
TD-4100XD & XDC （E09版）：软件远程控制，A/B双通道切换、仪器/USB/远程软件数据读取、保存。
