一、概述:

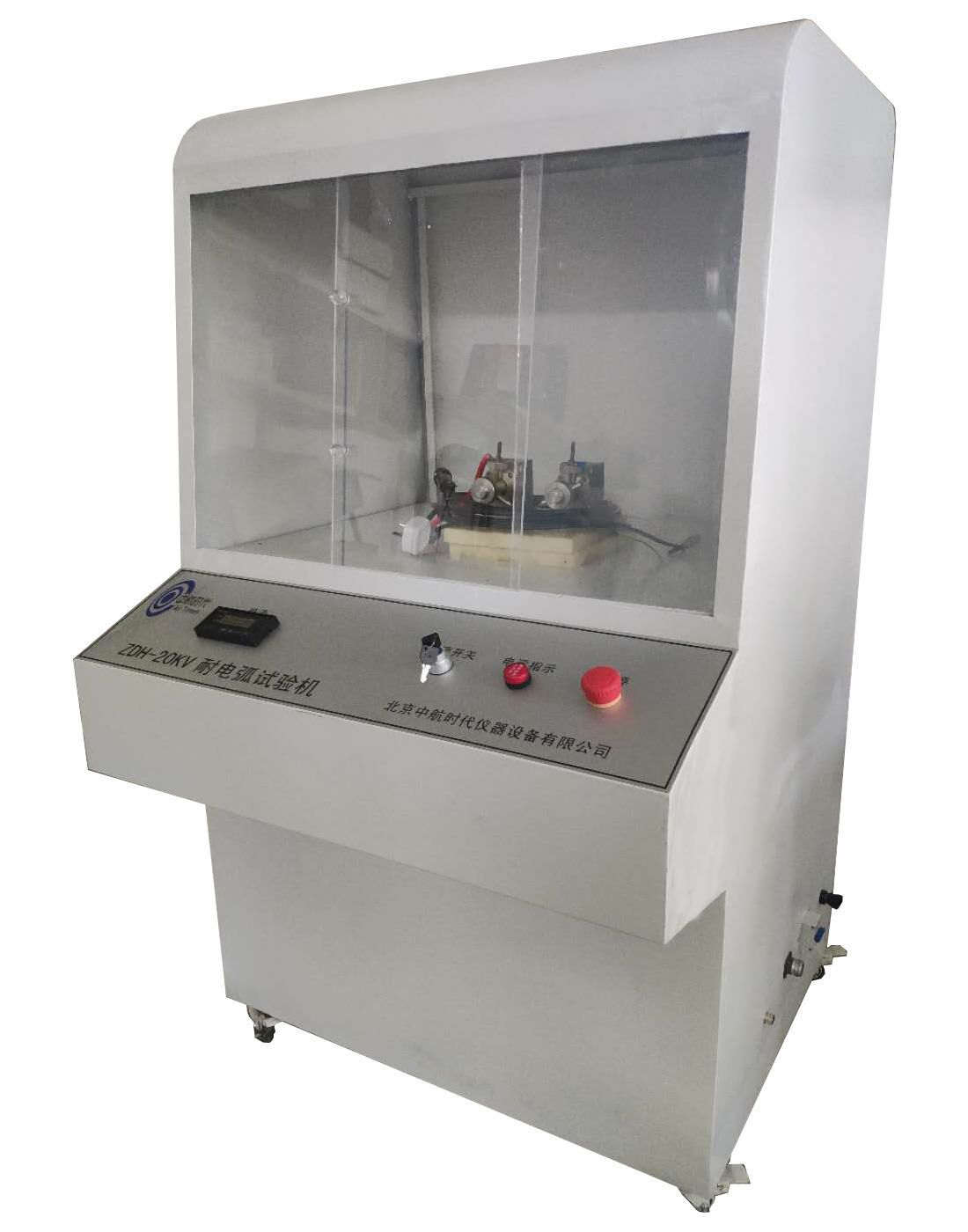

ZDH-20KV耐电弧试验仪由计算机控制运行,可以显示当前实验状态及实验时间,实验结束后并保存当前实验数据,并可打印、标准实验报告。
ZDH-20KV耐电弧试验仪是按照应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定,耐电弧试验仪主用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试;
满足标准:GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC61621-1997)及ASTM D 495等标准的要求设计制造的,并符合IEC 149、UL 746A等试验方法;
二、功能特点:
1.本机为上下一体结构,下部为操作系统,上部为试验箱。
2.本产品采用智能控制技术,通过选择程序(IEC或ASTM)可自动进行试验,并在电脑上显示试验过程和结果。
3.安全性能良好,抗干扰能力强,测试精度高。
三、主要技术参数:
1、电弧通断时间误差:小于 ±10ms
2、调压器容量:2kVA
3、额定试验电压:12.5kV
4、试验电压精度:±3%
5、电流控制精度:±10% 电流测量精度:1.5%
6、电极对试样压力:(0.5±0.05)N
7、电极材料:钨棒
8、电极距离:(6.35±0.1)mm(IEC)(6.0±0.1)mm(ASTM)
9、使用环境温度:(23±2)℃
10、使用环境湿度:(50±5)%
11、电源:220V±5% 50Hz 10A
12、试验方法:国标/美标/10 mA 连续/20 mA 连续/30 mA连续/40 mA连续
13、试验程序如下:
程序段 | 电弧电流 mA | 电弧通断时间s | 各程序段持续时间s | 试验总时间s | |
IEC 61621 | ASTM D495 | ||||
1 | 10 | 1/8s通 7/8s断 | 1/4s通 7/4s断 | 60 | 60 |
2 | 10 | 1/4s通 3/4s断 | 1/4s通 3/4s断 | 60 | 120 |
3 | 10 | 1/4s通 1/4s断 | 1/4s通 1/4s断 | 60 | 180 |
4 | 10 | 连续通 | 60 | 240 | |
5 | 20 | 连续通 | 60 | 300 | |
6 | 30 | 连续通 | 60 | 360 | |
7 | 40 | 连续通 | 60 | 420 |
四、配置:
序号 | 名称 | 数量 |
01 | 耐电弧试验仪 | 一台 |
02 | 电极系统 | 一套 |
03 | 电极支座 | 一套 |
04 | 电源电缆 | 一套 |
05 | 接地放电棒 | 一支 |
06 | 电流毫安表 | 一台 |
07 | 电脑测控软件 | 一套 |
08 | 试样架 | 一支 |
09 | 电极距离标准块 | 2块 |
10 | 角度标准块 | 2块 |
11 | 陶瓷片 | 2片 |
12 | 喷墨打印机 | 1台 |
13 | 计算机 | 1台 |
16 | 使用说明书 | 1份 |
17 | 合格证 | 1份 |
GBT 1411-2002干固体绝缘材料耐高电压、
小电流电弧放电的试验
一、范围
本标准叙述的试验方法能够提供同类绝缘材料当其被暴露于高电压、小电流电弧放电时,它们之间耐受发生在紧靠表面损坏情况的初步差异。
电弧放电引起局部热的和化学的分解与腐蚀并*终在绝缘材料上形成导电通道。试验条件的严酷程度是逐渐增加的:开始几个阶段,小电流电弧放电反复中断,而到了后来几个阶段,电弧电流逐级增大。
由于本试验方法操作方便和试验所需要的时间短,因此,它适用于材料初步筛选、检查材料组分变化的影响和质量控制检验。
过去使用本试验方法的经验表明,热固性材料试验结果的再现性是可以接受的。而对热塑性材料,一些实验室报告表明,其试验结果出现不能接受的大的偏差,这就导致本推荐方法不能应用于热塑性材料的试验。
注:正试图在试验过程中通过控制电极压力和穿入材料的深度,以减小热塑性材料试验结果的分散性。不采取这种控制电极的措施而就对许多热塑性材料进行试验,这样的试验可能没太大意义。
通常,不允许只根据本试验方法就对一些材料的相对耐电弧等级作出结论,因为这些材料可能受制于其他类型的电弧作用。
材料的相对耐电弧等级可能与那些由潮湿耐漏电起痕试验(例如IEC 60112,IEC 60587及IEC 61302)获得的等级不同,也与材料在实际使用中的工作状况不同,因为在这些场合中,材料承受电弧放电的强度、重复频率以及时间等的差别很大。
二、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的**版本。凡是不注日期的引用文件,其**版本适用于本标准。
IEC 60112:1979固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法
IEC 60212:1971固体电气绝缘材料在试验前和试验时采用的标准条件
IEC 60587:1984评定在严酷环境条件下使用的电气绝缘材料耐漏电起痕和蚀损的试验方法
IEC 61302:1995电气绝缘材料评定耐漏电起痕和蚀损的方法旋转轮沉浸试验
三、定义
下列定义适用于本标准。
3.1
失效failure
当被试材料内形成导电通道时,认为材料已经失效。如果电弧引起某一材料燃烧和当电弧被切断后材料还继续燃烧,则也认为材料已经失效。
注1:当电弧放电因深入材料内部而消失时,回路电流通常会发生变化且声音发生明显改变。
注2:对某些材料,在电极间电弧全部熄灭前,在相当长的时间范围内,朝失效发展的趋势增加,仅当所有电弧已熄灭才发生失效。
注3:对某些材料,在电弧已经熄灭之后,在靠近电极处可能观察到持续的火花。不应该把这种火花视为属于电弧部分。
注4:如果在电弧中断期间材料继续燃烧,则材料的这种伴随电弧而发生的燃烧,只能视为失效。在其他情况下,继续试验下去直至形成导电通道。
注5:即使材料以后又恢复电弧放电,仍然以整个电弧的**次熄灭为失效。
3.2
耐电弧 arc resistance
从试验开始直至试样失效的总时间,秒。
四、设备
4.1试验回路
试验设备电气回路的主要部件如图1所示。
注:次级回路接线杂散电容应小于40pF。大的杂散电容可能会干扰电弧的形状并影响试验结果。
4.1.1变压器,TV
该变压器的额定次级电压(开路)为15kV,额定次级电流(短路)为60mA,线路频率为48Hz~62Hz。
4.1.2可变比自耦变压器,TC
额定容量为1kVA且与线路电压匹配。
注:推荐初级电压电源变化保持±2%。
4.1.3电压表,VL
AC电压表,其准确度为±0.5%,能读出电源电压的%。
4.1.4毫安表,A
一种精确的有效值a.c.毫安表,能读出10mA~40mA,准确度为±5%。由于该毫安表仅当进行设定或改变回路时才用到它,因此,不用时可通过一个旁路开关使其短路。
注:尽管已经采取措施抑制电弧电流的射频分量,但当试验设备进行**次组装时,可能还是需要检查射频分量是否存在。**的做法是应用一个合适的热电偶射频(r.f.)型毫安表暂时与该毫安表串联起来。
4.1.5电流控制电阻器,R10,R20,R30及R40
需要四个电阻器与变压器TV的初级串联。这些电阻器必须在一定范围内可调,以便在校正过程允许对电流进行准确设定。R10总是接在回路中以便提供10mA电流。
4.1.6抑制电阻器,R3
额定电阻为15kΩ±1.5kΩ并至少24W。该电阻器与电感(见4.1.7)一起用作抑制电弧电路中的寄生高频。
4.1.7空芯电感器,X3,1.2H~1.5H
注:用单个线圈构成的这种电感器是不实用的,令人满意的电感器是将导线绕在直径约12.7mm和内长15.9mm的绝缘非金属芯子上的8个3000匝~5000匝的线圈串联而成。
4.1.8断电器,B
由电机驱动或电子仪器操作的断续器是用作按表1的预定程序进行切断和接通初级回路,以便获得该试验的三个较低阶段所需要的周期。断续器的准确度为±0.008s。
4.1.9计时器,TT
秒表或电动计时器,准确至±1s。
4.1.10接触器,CS
当罩在电极装置上的通风防护罩降至设定位置时,该通风防护罩触动常开(NO)微型开关,而微型开关又使接触器CS动作并将变压器TV与回路接通,使得高压HV施加于电极上。当通风防护罩升起时,变压器断开,操作者得到保护。
4.2电极和电极装置
4.2.1电极
电极由直径2.4mm±0.05mm无裂纹、凹痕或粗糙疵点的钨棒制成。活动电极长至少20mm。推荐将这个活动电极固定于把柄上,使得在削尖后的电极尖端能准确定位。该电极尖端应经研磨抛光,以形成与轴线夹角为30°±1°的平椭圆面。图2展示出固定于合适把柄上的电极的一个实例。
注1:已发现钨焊条是适用于这种电极的。
注2:在削尖过程中,采用钢制夹紧装置夹持电极,有助于保证将尖头电极加工成所要求的几何形状。
4.2.2电极装置
该装置提供了一种夹持电极和试样的方法,使得电弧按正确的角度施加于试样的上部表面。该装置应这样构成,使得每一个试样上部表面在每一次试验时都处在同一高度上。应调节每一电极,使得它以0.5N±0.05N的力无约束地静置于试样上。不应对试样进行抽风,只有当试验过程中试样释放出烟雾或气体时,才允许把这些燃烧产物排放掉。
两个电极应该这样定位,使得当这两个电极静置于试样上时,它们是处在同一个垂直面内且它们与水平方向倾斜35°±1°(这样,两电极轴间夹角为110°±2°),如图3所示。椭圆尖端表面的短轴应成水平,两尖端间隔调节到6.35mm±0.1mm。
从略高于试样的平面位置,应提供观察电弧的清晰视域。
注:对气流的要求,正在考虑之中。
4.2.3清洗和削尖电极
4.2.3.1清洗电极
a)每一次试验后,应该用不起毛的实验室用的纸巾蘸以丙酮或乙醇之类溶剂清洗电极,再用去离子水擦洗电极,然后用干净的、干的不起毛的纸巾将其擦干。
b)如果经过上述清洗后还有过量燃烧产物残留在电极上,那么,已经证明,施加一次约1min、40mA连续电弧(在原位置上无试样)对清除残留物是有效的。
4.2.3.2削尖电极
当在放大15倍下观察电极时,电极应保持原始椭圆面状态且无毛刺或粗糙边缘。
如果不符合上述要求,则应削尖电极。
4.3试验箱
为防止通风,试验箱应是不通风的密闭箱,其尺寸不小于300mm×150mm×100mm。
4.4校准
4.4.1开路工作电压
开路状况下,将电压调节至12.5kV。根据开路的初级电压对次级电压的比,用电压表VL测量该电压。
4.4.2次级电流的调节
将两个电极按准确间隔距离置于陶瓷块上,在关闭通风防护罩情况下,给设备施加电压并用可变电阻器R10,R20,R30及R40调节电流。
五、试样
5.1对材料作正规比较时,应在每一材料的试样上至少做5次试验。
5.2试样厚度应是3mmmm。应用其他厚度时应予以报告。
5.3每一试样应具有必要的尺寸,使试验在平坦表面上进行并可使电极装置既应距试样边缘不少于6mm,又应距先前试验过的地方不少于12mm。试验薄的材料时,要预先把它们紧紧地夹在一起,使形
成的试样厚度尽可能接近推荐的厚度。
5.4当试验模塑部件时,应施加电弧于被认为*有意义的位置。部件的比较试验,应在类似的位置进行。
5.5试验前应使用合适的方法去除粉尘、湿气和指印等。
警告:该清除程序可能对材料有影响。
六、条件处理
除另有规定外,试样应在23℃±2℃、50%±5%相对湿度(按IEC 60212中的标准大气B)标准大气中至少暴露24h。
七、程序
7.1测定耐电弧时,置试样于电极装置内并调节电极间距至6.35mm±0.1mm。
7.2接通试验回路并观察起始电弧、漏电起痕进展和被试材料的任何奇特现象。如果任何试验阶段的**次试验进展正常,则随后的试验就不必再仔细观察。
警告:在观察电弧过程中,操作者要配戴防紫外线眼镜或应用紫外线遮护板。
观察起始电弧以便确定它是否仍然保持平的且紧靠试样表面。如果电弧顶部处于试样表面上方约2mm或者电弧爬向电极上方而不再保持在电极尖端处或者发生不规则的闪烁,则表明回路常数不正确或者材料正在以极大速率释放出气体产物。
7.3每次1min试验结束时,电弧严酷程度将按表1所示顺序增加,直至按3.1定义发生失效。失效时,应立即切断电弧电流并停止记时。记录5次试验的每一次到达失效的时间(s)。
八、结果
8.1本试验的结果是以秒表示的失效时间。
注:许多材料常常是在严酷程度发生变化后的开头几秒内失去抵抗能力的。当对材料的耐电弧作比较时,两者差异处于两个阶段交替的那几秒要比处于单个阶段内所经过的相同的那几秒时间重要的多。因此,耐电弧在178s与182s之间和耐电弧在174s与178s之间两者存在着很大的差异。
8.2已经观察到的四种通常失效类型
8.2.1由于许多无机电介质变成白热状态,致使它们变成能够导电。然而,当冷却时,它们又恢复到其原先绝缘状态。
8.2.2某些有机复合物突然发生火焰,但在材料内不形成明显的导电通道。
8.2.3另外一些材料可见到因漏电起痕而导致失效,即当电弧消失时,在电极间形成一条细金属丝似的线。
8.2.4第四种类型是表面发生碳化直至出现足够的碳而形成导电。
九、报告
试验报告应包括下述内容:
9.1耐电弧试验仪(固体绝缘材料)被试材料的鉴别和被试的厚度。
9.2耐电弧试验仪(固体绝缘材料)试验前的清洗和条件处理的细节。
9.3耐电弧试验仪(固体绝缘材料)耐电弧时间的中值、*小值和**值。
9.4耐电弧试验仪(固体绝缘材料)观察到的特殊现象,例 如,燃烧和软化。
表1 每阶段1min的程序
阶段 | 电流/mA | 时间周期·/s | 总时间/s |
1/8 | 10 | 1/8通,7/8断 | 60 |
1/4 | 10 | 1/4通,3/4断 | 120 |
1/2 | 10 | 1/4通,1/4断 | 180 |
10 | 10 | 连续 | 240 |
20 | 20 | 连续 | 300 |
30 | 30 | 连续 | 360 |
40 | 40 | 连续 | 420 |
在开头的三个阶段,规定了中断电弧,目的是使试验不如连续电弧那么严酷。电流规定为10mA,因为电流再小可能会使电弧不稳定或闪烁。 |
单位为毫米
1—把柄;
2—电极图2 安装在把柄内的电极(示例)
单位为毫安
图3 电极装置(示例)
