一、依据标准
仪器依据以下标准中对击穿电压部分的要求制造
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分:对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
二、用途
主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。

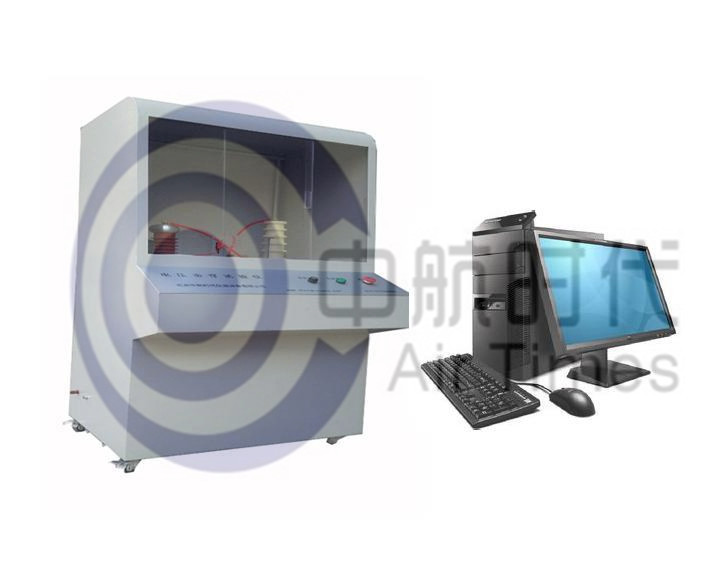

本仪器由电脑控制,是我公司自主研发的全新第三代介电击穿检测仪器,本仪器电子控制系统是通过西门子PLC控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,软件操作使用方便,能够实时显示动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,调节范围在10V-5000V/S,处于国内**地位(国内**能达到此功能的厂家),使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印试验数据。
本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流,同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便,性能稳定,安全可靠。
三、功能:
本仪器采用计算机控制,通过人机对话方式,完成对绝缘介质的工频电压击穿,工频耐压试验。
1、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比。
2、可对试验数据进行编辑修改,灵活适用;
3、试验条件及测试结果等数据可自动存储;
4、试验报告格式灵活可变,适用于不同用户的不同需求;
5、可对一组试验中曲线数据的有效与否进行人为选定;
6、试验结果数据可导入EXECL,WORD文档编辑;
7、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;
8、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。
四、主要技术参数:
序号 | 项目 | 参数 |
1 | 输入电压 | AC 220V |
2 | 输出电压 | AC:0~50KV;DC:0~30KV |
3 | 输出功率 | 50 KVA |
4 | 测量范围 | 0KV~50KV |
5 | 电压测量误差 | ≤ 2% |
6 | 升压速率 | 0.1kV/s ~10 kV/s |
7 | 耐压试验电压 | 10~50KV连续可调 |
8 | 耐压时间 | 0~4H(无电流导通情况下) |
9 | 电源 | 220V±10%的单相交流电压和50Hz±1%的频率,配置中包括仪器正常工作所 需的各种电源线、接地线及信号电缆 |
10 | 电源电压稳定度 | 外界电源电压波动≤10% |
11 | 长×宽×高 | 700mm×800mm×1650mm |
12 | 设备自重 | 100kg |
13 | 运行环境 | 温度:15 ~ 30℃,相对湿度:30%~85%能够稳定运行。 (用户实验室自行准备) |
14 | 接地要求 | 仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下 |
15 | 接地电阻要求 | ≤4Ω(用户实验室自行准备) |
五、安全说明:
1、设备要安装单独的保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、直流试验放电保护功能:在设备做完直流试验时,当开启试验门时设备会自动保护,直至使用设备上的放电装置放电后保护会自动取消.(注:因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
3、增配试验手动放电装置,随主机为一体化,当直流试验过程中突然断电,可采用手动放电棒进行放电,保证试验人员的人身安全。
4、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。
5、六级高压安全断电控制:
1 | 总电源开关 |
2 | 高压断电开关(钥匙开关) |
3 | 调压器复位开关 |
4 | 试验箱门安全开关 |
5 | 高压变压器输入端限流空开 |
6 | 漏电保护开关 |
