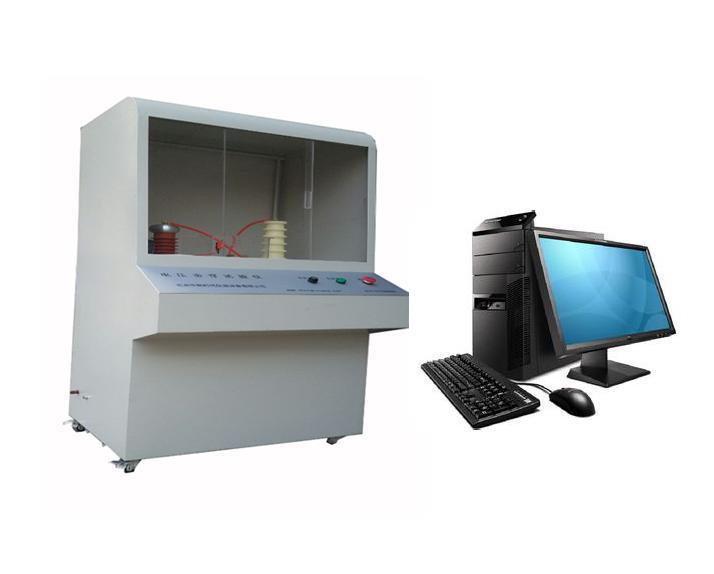

10万伏电压击穿仪器设备

五、配置

三、电压击穿仪器设备技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流 0--100 KV

直流0—100 KV

03、电器容量： 20KVA

04、高压分级： 0--5KV； 0-10KV；0-20KV；0-30KV；0-40KV；0-50KV；0-100KV

05、升压速率： 100V/S 200V/S 500V/S 1000V/S 2500V/S 3000V/S

06、试验方式：

直流试验：1、击穿试验 2、梯度升压 3、耐压试验

交流试验：1、击穿试验 2、梯度升压 3、耐压试验

07、击穿判停方式：1、电压判停 2、电流判停

08、电压试验精度： ≤ 1％

09、黄铜电极规格：￠25mm 两个 ￠75mm一个

10、主机尺寸：长宽高1700*800*1500（MM）

11、操作台尺寸：长宽高1700*800*700（MM）

12、防护罩材质：亚克力

13、设备重量：约100KG

一、满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

二、适用范围

主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆、绝缘油等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

三、软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
