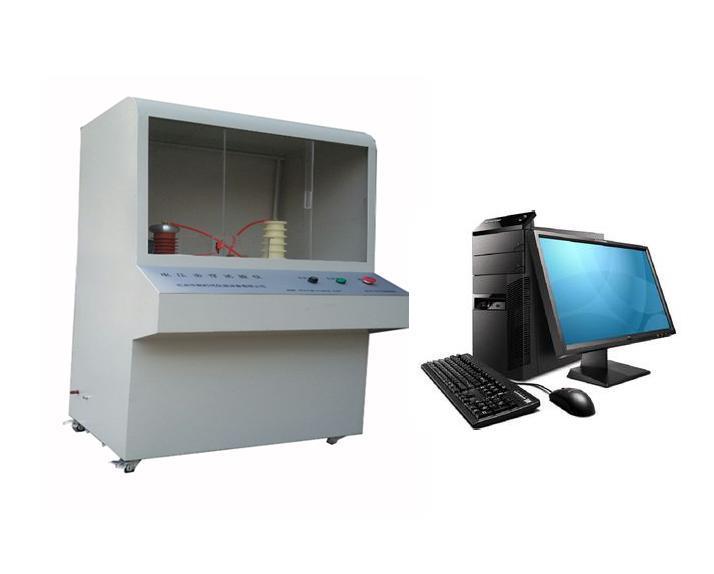

ZJC-50KV耐电压介电击穿/工频电气强度试验仪
一、满足标准:
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分:对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
二、适用范围
耐电压介电击穿/工频电气强度试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆、绝缘油等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。
三、软件功能:
01、软件平台:WINDOWS窗口操作平台,界面直观,便于操作
02、曲线显示:在实验过程中可以动态显示试验曲线
03、数据导出:可以对试验结果导入EXCEL表格
04、实验报告:可以人为设置报告名称,并对实验报告进行打印
05、试验方式:可以根据需求对直流试验和交流试验进行灵活选择
06、试验方法:可以根据需求自行选择击穿电压、耐压试验、梯度试验
07、参数设置:可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
08、试样设置:可对不同标准的试样参数灵活设置
09、人员管理:设置用户名及密码,不同的操作员登入进行不同的试验,互不影响
10、标准选择:含有不同标准,可根据需求自行选择
11、连续操作:连续操作试验时,可直接在软件里结束试验,进行二次试验
三、技术要求:
01、输入电压: 交流220 V
02、输出电压: 交流 0--50 KV
直流0—50 KV
03、电器容量: 3KVA
04、高压分级: 0--5KV; 0-10KV;0-20KV;0-30KV;0-40KV;0-50KV;
05、升压速率: 100V/S 200V/S 500V/S 1000V/S 2500V/S 3000V/S
06、试验方式:
直流试验:1、击穿试验 2、梯度升压 3、耐压试验
交流试验:1、击穿试验 2、梯度升压 3、耐压试验
07、击穿判停方式:1、电压判停 2、电流判停
08、电压试验精度: ≤ 1%
09、黄铜电极规格: ¢25mm 两个 ¢75mm一个
10、主机尺寸:长宽高700*800*1500(MM)
11、操作台尺寸:长宽高700*800*700(MM)
12、防护罩材质:亚克力
13、设备重量:约100KG
四、设备安全说明:
1、设备要安装单独的保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注:因为直流试验后不放电会危险到人身安全,
不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
3、增配试验手动放电装置,随主机为一体化,当直流试验过程中突然断电,可采用手动放电棒进行放电,保证试验人员的人身安全。
4、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。
五、配置
序号 | 名称 | 配置 | 备注 |
01 | 试验主机 | 一台 | |
02 | 控制装置 | 一套 | |
03 | 试验电极 | 二套(三只) | |
04 | 试验油箱 | 二只 | |
05 | 放电系统 | 一套 | |
06 | 控制系统 | 一套 | |
07 | 数据采集系统 | 一套 | |
08 | 试验软件 | 一套 | |
09 | 计算机 | 一套 | 联想 |
10 | 喷墨打印机 | 一台 | 联想 |
11 | 产品使用说明书 | 一份 | |
12 | 保护电阻 | 一个 | |
13 | 产品合格证 | 一份 | |
14 | 绝缘油油杯 | 一套 |
