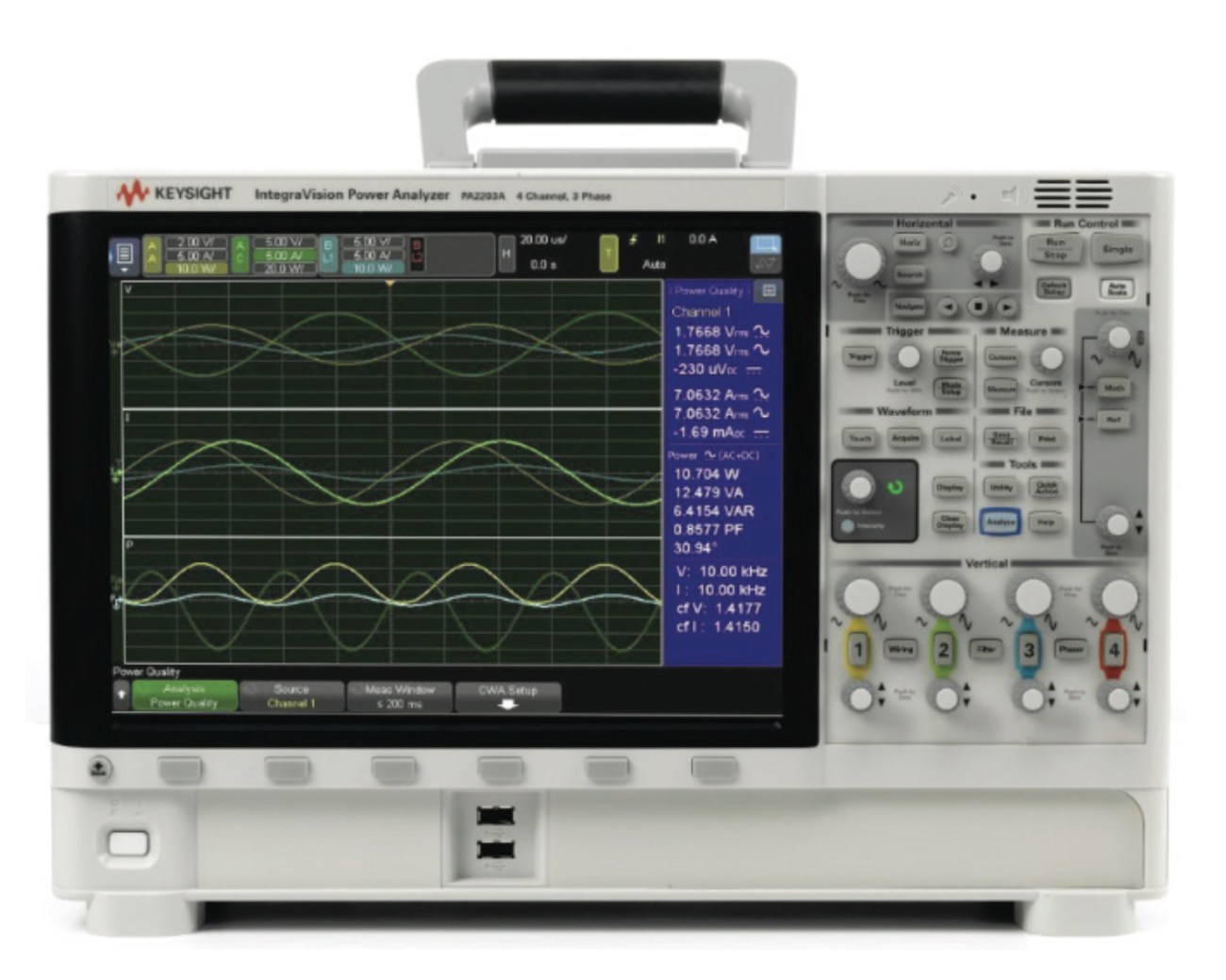

PA2201A/ PA2203A技术指标

基本精度(50/60 Hz)

读数的 0.05%

基本功率精度(50/60 Hz)

读数的 0.1%

功率通道(电压和电流)

PA2201A

双通道

PA2203A

4通道

电压测量带宽(-3 dB)

2.5 MHz (-3 dB)

电流测量带宽(2 A或 50 A 输入)

100 kHz (-3 dB)

电流测量带宽(外部输入)

2.5 MHz (-3 dB)

**电压

直接输入

1000 Vrms (2000 V 峰值)

**电流

外部传感器

2 Arms (6 A 峰值) 或 50 Arms (100 A 峰值)

10 Vrms (30 V 峰值)

记录大小

同时对每个波形*多记录 1.5 M 点

数字转换速度

同时对每个波形进行采样，采样率高达 5 MSa/s，分辨率为 16 位

显示屏尺寸和类型 电压

12.1 英寸电容屏，支持多点触控/手势操作

功率通道（电压和电流）

电压

连接器安全性

香蕉插口

**电压

1000 Vrms， 2000 V 峰值

输入阻抗

2 M Ω || 12.5 pF

量程

5 V， 10 V， 20 V， 50 V， 100 V， 200 V， 500 V， 1000 V

电流 直接连接

连接器

插拔式接线端子，菲尼克斯部件号: 1967469

**电流

2 Arms， 6 A 峰值或 50 Arms， 100 A 峰值

输入阻抗

2 A 输入: 60 mΩ + 0.10 μH 50 A 输入: 6 mΩ + 0.06 μH

量程

2 A 输入: 10 mA， 20 mA， 50 mA， 100 mA， 200 mA， 500 mA， 1 A， 2 A; 50 A 输入: 200 mA， 500 mA， 1 A， 2 A， 5 A， 10 A， 20 A， 50

外部传感器

连接器

隔离 BNC

**电流

10 Vrms， 30 V 峰值

输入阻抗

100 kΩ || 100 pF

量程

50 mV， 100 mV， 200 mV， 500 mV， 1 V， 2 V， 5 V， 10 V

波峰因数

3，满量程(除非与**输入额定值矛盾) 在满量程的 10% 时，**波峰因数为 30

电流输入保护

内部分流器测量路径未安装保险丝。用户应提供电流限制保护(保险丝 或断路器)以及适当的电线长度。超过额定有效值电流 140% 的电流可能会给电流测量分流器造成** 性损坏。为 2A 分流器提供的内部保护机制可以避免错误连线而导致的 器件损坏，但如果电流预计超过 2 Arms，这种保护机制有可能失效。

隔离度

电压和电流端子从接地到 1000 V CAT II 额定值隔离。电压与电流的隔 离度达 1000 V CAT II 额定值。
