Keysight EV1003A新能源汽车HEV/EV功率测试解决方案
——Keysight RP7900电源＋PA2200 IntegraVision 功率分析仪
混合动力和电动汽车( H E V / E V )市场正在快速发展。随着汽车市场上的这类汽 车逐渐增多，它们的设计和制造也带来了新的挑战。或许*显而易见的改变就是为传统的12 V平台添加高电压、高功率电池。混合动力和全电动汽车的电池电压达到300 V甚至更高。这些高电压不仅增加了这类汽车的成本，同时也带来了 更高的风险。
Keysight是德科技和 HEV/EV 市场中的行业**合作，帮助他们平稳地过渡到高电压、高功率测试的世界。是德科技已经设计了一款解决方案 ，专门应对上述安全 、合规和环境问题 。这款解决方案是商用现货(COTS)再生电力系统，具有高度整合的安全特性，能够保护您的被测器件和人员。其再生能力使消耗的能源能够清洁地返回输电网 ，节省因能耗和散热产生的成本 ，同时不会对电网产生干扰。是德科 技解决方案和全球支持让您能够自信地部署高电压、高功率解决方案，满足HEV/EV市场快速发展、高速增长的需求。
功率转换器测试解决方案的关键特性
提供安全和高效的 EV/HEV 元器件测试保护您的人员和您的被测器件
解决方案

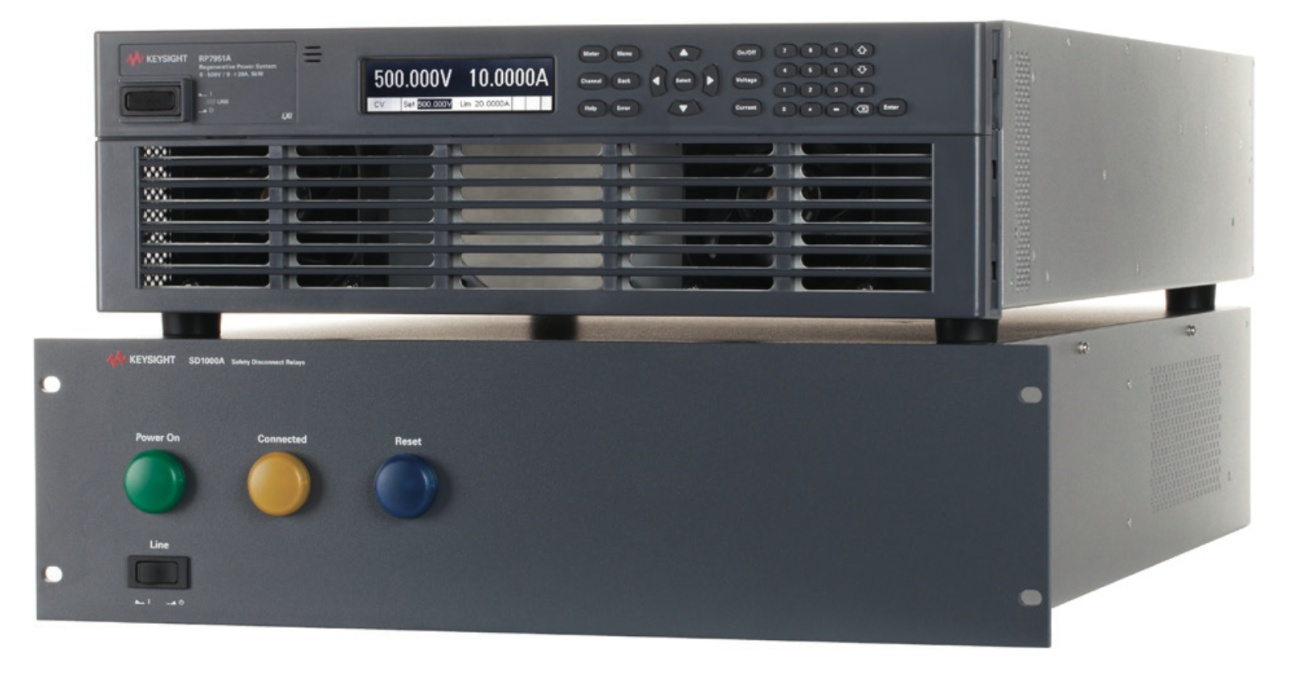

RP7900 系列再生电力系统SD1000 安全断路解决方案PA2200 系列IntegraVision 功率分析仪
RP7900 再生电力系统
RP7900 系列再生电力系统是解决方案的核心。其提供了电池仿真能力，例如2 象限(供给/吸收)工作和可编程输出电阻。其还提供了额外优势，可再生超过85% 的电力返回电网。
技术指标 | RP7951A/RP7961A | RP7952A/RP7962A | RP7953A/RP7963A |
直流额定值 | |||
电压供给 | 0 至 500 V | 0 至 500 V | 0 至 950 V |
电流供给和吸收 | 0 至 ±20 A | 0 至 ±40 A | 0 至 ±20 A |
功率 | 5 kW | 10 kW | 10 kW |
输出纹波和噪声 1 | |||
CV 峰峰值 | 500 mV | 500 mV | 1000 mV |
负载调节 | |||
电压 | 30 mV | 30 mV | 60 mV |
电流 | 9 mA | 17 mA | 9 mA |
电压编程精度 2 | 0.03% + 60 mV | 0.03% + 60 mV | 0.03% +120 mV |
电压测量精度 2 | 0.03% + 80 mV | 0.03% + 80 mV | 0.03% + 160 mV |
电流编程与测量精度 2 | 0.1% + 12 mA | 0.1% + 24 mA | 0.1% + 12 mA |
瞬态响应 3 | |||
恢复时间 | 500 μs | 500 μs | 500 μs |
设置频段 | 1.25 V | 1.25 V | 2.375 V |
1. 从 20 Hz 到 20 MHz，具有电阻负载、端子非接地或任一端子接地。2. 经过 30 分钟预热，在 25°C ±5°C 的温度下测得;测量 NPLC=1;1 年内有效，查看校准周期3. 恢复到建立频段的时间，而后负载从全负载的 50% 变到 100%。 | |||
安全断路系统
安全断路解决方案专门设计用于与RP7900 系列配合使用。在响应错误时，安全断路可以在不到15 ms 的时间里移除输出电压，从而保护您的被测器和人员。错误可能由RP7900 或用户产生(紧急开关)。
特征 | Keysight SD1000A | |
功率继电器额定值 | 500 VDC; 60 ADC | |
继电器使用寿命(典型值) | 100万次 | |
符合的标准 | EMC | 符合欧洲测试与测量产品电磁兼容指令 |
符合澳大利亚标准，带 C-Tick 标志 | ||
此 ISM 设备符合加拿大 ICES-001 标准 | ||
ISM 器件符合加拿大 NMB-001 标准 | ||
安全性 | 符合欧洲低电压指令，带CE标志。 | |
符合美国和加拿大安全规定 | ||
环境 | 工作环境 | 2.5 MHz(–3 dB) |
温度范围 | 0°C 至 55°C(从 40°C 至 55°，**持续功率每 °C 降低 1%) | |
相对湿度 | 95% 或更低(无冷凝) | |
海拔高度 | 高达 ×2000 米 | |
储存温度 | –30°C 至 70°C | |
输出端隔离 | 输出端与其他端子或机箱地面的电势差不得超过 ±950 V直流。 | |
交流输入 | 标称值 | 单相;100–240 VAC 输入，50-60 Hz |
输入范围 | 86-264 VAC;47–63 Hz | |
功耗 | 150 W | |
典型重量 | 33磅(15千克) |
PA2200 系列IntegraVision 功率分析仪
目前，全球对于能源和电力效率的关注日益增加，工程师承受着巨大的压力，他们必须想尽一切办法提升电力转换系统的转换效率，例如 AC/DC 电源、DC/DC 转换器、DC/AC 逆变器、太阳能逆变器、电池管理系统、电动汽车电源控制系统、卫星电源系统和通用航空航天与国防应用。而且，交流用电设备也面临持续降低功耗并提高效率的需求。要设计具有高功率效率的产品， 研发工程师需要通过严格的测量来确保其设计符合预定目标，特别是在复杂的瞬态条件下确保高效稳定的运行，而不会产生噪声或功率质量问题。
传统功率测量仪表无法执行精确的动态测量，或测量随时间快速变化的功率，而且示波器也无法用于高精度的功率测量。
Keysight IntegraVision 功率分析仪将精确的功率测量与示波器的直观显示、灵活触发和触摸屏操控**结合，可以让您轻松实现实时动态视图和测量以及设计性能的可靠验证。
单台仪器完成所有关键功率参数测量
–功率分析仪的测量精度，配合与示波器相同的波形显示，大大提升仪器设置、测量和数据分析的效率 ?
– 宽范围的隔离输入，灵活满足不同测试场景的要求 ?
– 高速数字化仪的实时电压、电流和功率捕获，使您可以查看瞬态、浪涌电流和状态变化 ?
– 时域和频域电压、电流与功率分析 ?
– 12.1 英寸高清触摸显示屏，您可以轻松洞察自己的设计并获得全新的测量视野 ?
– 小巧的外形设计，节省仪器的工作台占用空间 ?
Keysight IntegraVision 功率分析仪一般特性
– 功率分析仪的测量功能，类似于示波器的显示和操控 ?
– 基本精度高达 0.05%，确保**的测量完整性 ?
– PA2201A 提供 2 个功率通道，适用于单相测量与分析;PA2203 配有 4 个功率测量通道， ?适合 3 相测量与分析 ?
– 浮地、隔离的电压和电流输入，可以方便且安全地进行连接 ?
– 5 MSa/s， 16bit 数字采样 ?
– 实时显示电压、电流和功率波形，从而帮助您深入分析被测器件 ?
– 体积小，节省空间 ?
– 大尺寸触摸屏支持触控操作和清晰的波形细节显示 ?
PA2201A/ PA2203A技术指标 | ||
基本精度(50/60 Hz) | 读数的 0.05% | |
基本功率精度(50/60 Hz) | 读数的 0.1% | |
功率通道(电压和电流) | PA2201A | 双通道 |
PA2203A | 4通道 | |
电压测量带宽(-3 dB) | 2.5 MHz (-3 dB) | |
电流测量带宽(2 A 或 50 A 输入) | 100 kHz (-3 dB) | |
电流测量带宽(外部输入) | 2.5 MHz (-3 dB) | |
**电压 | 直接输入 | 1000 Vrms (2000 V 峰值) |
**电流 | 外部传感器 | 2 Arms (6 A 峰值) 或 50 Arms (100 A 峰值) |
10 Vrms (30 V 峰值) | ||
记录大小 | 同时对每个波形*多记录 1.5 M 点 | |
数字转换速度 | 同时对每个波形进行采样，采样率高达 5 MSa/s，分辨率为 16 位 | |
显示屏尺寸和类型 电压 | 12.1 英寸电容屏，支持多点触控/手势操作 | |
功率通道（电压和电流） | ||
电压 | 连接器安全性 | 香蕉插口 |
**电压 | 1000 Vrms， 2000 V 峰值 | |
输入阻抗 | 2 M Ω || 12.5 pF | |
量程 | 5 V， 10 V， 20 V， 50 V， 100 V， 200 V， 500 V， 1000 V | |
电流 直接连接 | 连接器 | 插拔式接线端子，菲尼克斯部件号: 1967469 |
**电流 | 2 Arms， 6 A 峰值或 50 Arms， 100 A 峰值 | |
输入阻抗 | 2 A 输入: 60 mΩ + 0.10 μH 50 A 输入: 6 mΩ + 0.06 μH | |
量程 | 2 A 输入: 10 mA， 20 mA， 50 mA， 100 mA， 200 mA， 500 mA， 1 A， 2 A; 50 A 输入: 200 mA， 500 mA， 1 A， 2 A， 5 A， 10 A， 20 A， 50 | |
外部传感器 | 连接器 | 隔离 BNC |
**电流 | 10 Vrms， 30 V 峰值 | |
输入阻抗 | 100 kΩ || 100 pF | |
量程 | 50 mV， 100 mV， 200 mV， 500 mV， 1 V， 2 V， 5 V， 10 V | |
波峰因数 | 3，满量程(除非与**输入额定值矛盾) 在满量程的 10% 时，**波峰因数为 30 | |
电流输入保护 | 内部分流器测量路径未安装保险丝。用户应提供电流限制保护(保险丝 或断路器)以及适当的电线长度。超过额定有效值电流 140% 的电流可能会给电流测量分流器造成** 性损坏。为 2A 分流器提供的内部保护机制可以避免错误连线而导致的 器件损坏，但如果电流预计超过 2 Arms，这种保护机制有可能失效。 | |
隔离度 | 电压和电流端子从接地到 1000 V CAT II 额定值隔离。电压与电流的隔 离度达 1000 V CAT II 额定值。 | |
