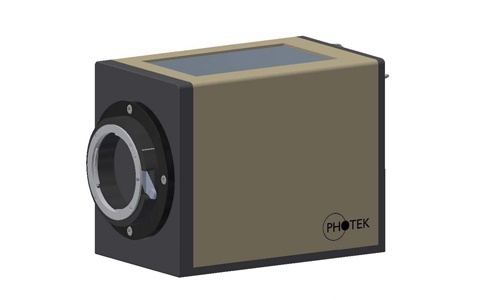

像增强器

有效口径:

25mm

输入窗口:

FusedSilica（可选其他材料如MgF2等）

光电阴极:

SolarBlind，Bialkali，LNS20，S20，S25

MCP:

25mm，单级或双级

输出窗口:

光纤面板

荧光屏:

P43(可选其它材料)

分辨率:

MCP125:可达32lp/mm

MCP225：可达23lp/mm

增益:

MCP125：可达10，000Watts/Watt

MCP225：可达10⁶Watts/Watt(可实现单光子计数)

门控:

5ns–DCTBC*

抖动

+/-2.5ns

光学

输入接口:

NikonFMount

输出接口:

52mmDiameterLensMountfittedtohousing

内置镜头:

50mmF1.2lens

外置输入镜头:

任何NikonFMount手动镜头（用户提供）

外置输出镜头:

50mmF1.21:1放大(Photek可提供)

100mm2:1放大(用户提供)

25mm1:2放大(用户提供)

注:外置镜头需具备52mm螺纹接圈。可采用其它规格镜头，

但需要合适的转接环。

控制器

运行模式：

Off，DCOn，内触发，外触发，直通

Gate，T1，T2，T3输出

*小门控：

5ns *

*小门延时：

50ns

门宽及延时调节步距:

5ns

像增强器控制

增益调整：

通过12位DAC

屏电流过流保护:

200nA，400nA，600nA，800nA以及1uA

屏流超过跳闸电流时，像增强器供电将被切断。必须重新供电

才能继续操作

触发

触发源：

触发输入(triggerinput)端口，或内置时基

触发输入：

50 Ohms

触发沿：

上升或下降沿

**触发频率：

100kHz

用户界面

LCD触屏

100mmx58mmLCD，触屏控制显示:运行模式，像增强器供电（关，开，跳闸保护），增益，内置时基，门宽/T1/T2/T3的延时及脉宽设定

光学编码器：

与触屏配合，提供一个光学编码器，用于更简便直接地调节控制器
