拉曼原子力显微镜系统

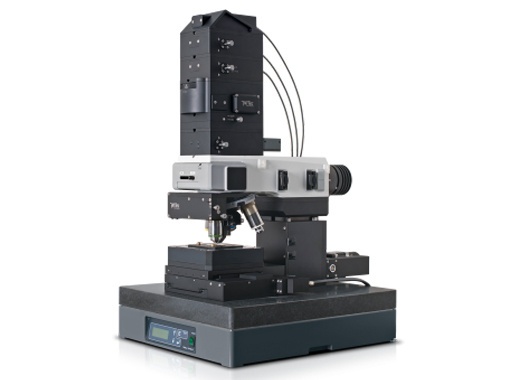

拉曼原子力显微镜系统的图片
参考报价:
面议
品牌:
关注度:
302
样本:
暂无
型号:
产地:
德国
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:先锋科技(香港)股份有限公司
认 证:工商信息已核实
访问量:321176
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

alpha300 RA –在一个系统里面集成化学成分分析和纳米级别的结构成像

alpha300 RA 是市场上**高度集成的拉曼原子力显微镜系统可以在标准的Alpha 300R共聚焦拉曼系统上通过标准模块升级即可完成拉曼原子力系统联用,获得原位的AFMRaman图像的叠加。alpha300 RA 独特的设计理念使联用系统既保留300R强大的化学组分分析能力,同时加入微纳级别的表面形貌等特性的分析能力,使研究者能对样品进行深度完善的分析和理解。

alpha300 RA 让拉曼和原子力两种互补的技术得以在一套系统里面实现两种技术的性能完全不受联用的影响而且使用同一个操作软件使得操作和分析变得简单应用。拉曼和原子力显微镜使用不同的显微镜物镜,只需要简单转动物镜转盘,成像软件即可原位完成两种技术的图像对比,叠加和分析

此外alpha300 RA可进一步升级来配合TERS (高分辨拉曼)测量

拉曼原子力显微镜系统主要特点

l 所有alpha300 R (拉曼) alpha300 A (原子力) 性能集成到一个显微镜系统内

l 优异的原位化学组分分析(拉曼)和微纳级别表面特征分析(原子力)的结合

l 原子力和拉曼同时进行的**选择

l 严格原位完全不需要在测量过程中移动样品

l 只需要转动物镜转盘即可在两种测量技术之间简单切换

拉曼原子力显微镜系统应用实例

多组分高分子混合物包含了1:1:1比例的聚苯乙烯(PS),充油丁苯橡胶SRB和丙烯酸乙基己酯EHA的原位拉曼及原子力图像对标

*左边的拉曼成像: 绿色代表PS, 红色代表SRB蓝色代表EHA.

第二至第五张图像分别是样品的表面拓扑结构,相位,粘附力和粘度

金刚石压砧在单晶硅表面的压痕的应力分析原位拉曼原子力图像

左图10x10um原子力表面拓扑结构和深度轮廓图,右图压痕周边的应力拉曼图像,紫色为未受应力影响,黄色为压力应变,灰色为张力应变

拉曼原子力显微镜系统性能

通用拉曼操作模式

l 拉曼光谱成像连续扫描的拉曼高光谱全谱成像,每个样品点都能获得完整的拉曼光谱

l 平面2D和包含深度Z方向的3D成像模式

l 快速和慢速时间序列

l 单点及Z方向深度扫描

l 光纤耦合的UHTS 系列光谱仪专为弱光应用的拉曼光谱设计

l 共聚焦荧光显微镜功能

l 明场显微镜功能

通用原子力显微镜操作模式

l 接触模式

l AC 模式(轻敲模式)

l 数字脉冲力模式 (DPFM)

l 抬高模式

l 磁力显微镜模式 (MFM)

l 静电力显微镜模式 (EFM)

l 相位成像模式

l 力曲线分析

l 微纳操控及微纳印刷

l 横向力模式 (LFM)

l 化学力模式 (CFM)

l 电流探测模式

l 其他可选

基本显微镜指标

l 研究级别的光学显微镜,6孔物镜转盘

l 明场CCD相机代替目镜观察样品

l LED明场科勒照明

l 电动XYZ样品台25x25x20mm平移范围

l 主动隔震平台

各类拉曼升级选项(如true surface等)

l 多种激光可选择

l 多种光谱仪可选择

l 自动共聚焦拉曼成像

l 自动多区域多点测量

l 可升级超快拉曼图像模式(需配置EMCCDPiezo样品台可获得每秒1300张光谱的速度)

l 可升级落射荧光照明

l 自动聚焦功能

l 显微镜观察法可选,如暗场,像差,偏光,微分干涉等

超高通光量UHTS光谱仪

l 各类透射式波长优化谱仪可选 (UV, VIS or NIR)均为弱光拉曼光谱设计

l 光纤耦合,70%超高光通量

l 优异的成像质量,光谱峰形对称无像差

控制电脑

WITec控制和数据采集,处理软件
