PFD VNIR高光谱成像系统
PFD VNIR高光谱成像系统的图片
参考报价:
面议
品牌:
关注度:
475
样本:
暂无
型号:
产地:
芬兰
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京易科泰生态技术有限公司
认 证:工商信息已核实
访问量:285398
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

PFD系列高光谱相机光谱范围涵盖400-1000 nmVNIR)范围,具有高分辨率、高图像速率、灵活的波段选择和坚固的结构,是一款非常优秀的高光谱测量监测产品。该系统集成了Imspector成像光谱仪和面阵单色相机,它以推扫式行扫描成像获取数据,并为每个像素提供完整、连续的光谱信息。

PFD由一个400-1000nm波段范围的Imspector V10E光谱仪和一个高速CMOS探测器组成。光谱仪中使用的透射衍射光栅和光学透镜提供了高质量、低失真的图像,满足了*苛刻条件下的规格要求。

这种光谱相机提供了工业质量控制应用所需的灵活性和高速采集。多个兴趣区域和binning的结合为用户提供了**系统设置和控制的可能性。可以150fps的速率采集1312个空间通道的完整光谱数据,**可达100赫兹,空间分辨率高达1775像素。通过选择部分光谱范围,还可以达到1000 fps的采集速度。

主要特点

l 400 - 1000nm

l 光谱分辨率2.8 nm

l 空间分辨率1312像素

l 帧速率:65帧/秒(全帧),binning条件下可达180帧/秒

l 传感器:CMOS

l 优良的信噪比与binning,大多数应用领域推荐使用

相机规格

光学特性

光谱相机

PFD-65-V10E

PFD4K-65-V10E

光谱范围

400-1000nm

光谱分辨率FWHM

3.0nm(30μm狭缝)

光谱采样

0.78-6.27nm/pixel(根据binning调整)

空间分辨率

RMS光斑大小<9μm

F值

F/2.4

狭缝宽度

30μm(50或80μm可选)

有效狭缝长度

10.5mm

14.2mm

总效率

>50%与极化无关

杂散光

<0.5%(卤素灯,590nm LPF)

电气特性

探测器

CMOS

空间像素

1312

1775

光谱波段数

768

像素大小

8.0×8.0μm

相机输出

数字12bit

接口

基本CameraLink

相机控制

CameraLink

帧频

高达150fps

高达100fps

附加特性

光谱binning高达8x

空间或光谱方向多重ROI

曝光时间范围

0.1-100ms

功耗

<5W

输入电压

12V(OEM),24V(套装式)

环境特性

存储温度

-20…﹢50℃

操作温度

﹢5…﹢40℃,无凝水

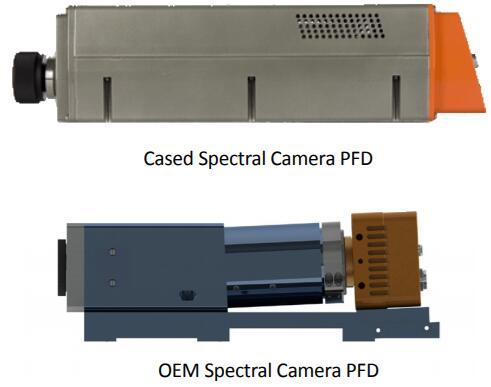

机械特性

OEM

CASED

大小

231×80.5×78mm

330×85×90mm

重量

1.8kg

2.7kg

机身

带安装螺孔的阳极氧化铝材质

镜头支座

标准C-mount

用户调节

不支持

快门

选配

支持,USB控制

附件配置:PFD系统提供多种附件供用户扩大应用领域

l 前置物镜:为整个光谱范围提供**质量的图像和光谱数据

l 采集光纤:将相机转换成多点光谱仪,所有的点均在没有移动复用器的情况下同时测量

l 镜像扫描器或旋转平台:用于扫描静态目标和户外场景,或结合X-stage sample mover用于桌面和显微镜应用。

l LUMO软件:PFD支持LUMO软件,用于采集数据、设置参数、影像实时可视化、ENVI兼容格式数据立方,支持多款通用软件进一步处理分析。

应用领域

l 质量控制

l 食物及植被研究

l 在线分类和质量监控

l 植物与植被研究

l 环境监测

l 防伪检测

应用案例

使用遥感专题分类方法是珊瑚礁调查研究的理想方法,高光谱成像对研究珊瑚礁的生长模式、颜色和珊瑚属生态位等很有意义。以下案例使用PFD-VNIR位于以色列埃拉特港北端亚喀巴湾8公里处的珊瑚礁海洋公园研究地点被划分为相对较小的边缘礁 (礁约25米宽,2公里长)。位置的选择是基于过水干结构和相对平坦的珊瑚礁表面。

如上图: (A)用于初步参考和经验鉴定的真彩色图像(B)原始高光谱图像(C)图像中识别的AOIs分为两大类:样本用于分类模型构建(小AOIs,小圆点),大AOIs用于验证。(D-F)是用来验证三种分类决议(分别为15类、10类和6类)的参考图。

上图显示了不同珊瑚种类的光谱曲线,右下图为三个类解析输出的可视化表示。左边分别显示了15、10和6个类的参考引用图;正常分类结果显示在中间;GLS(气-液-固体色谱法)结果如右图所示。黄色刻度箭头表示1m的正方形区域。红色框中突出显示的是三个示例误差。

顶部的红框显示了黄色硬珊瑚和软珊瑚的组合。中间的红框显示错误分类,如混淆软珊瑚和死珊瑚;底部红框显示典型的“珊瑚内”错误分类;黄色珊瑚被错误地归类为棕色珊瑚。无论哪一种方法,都无法避免一些微小误差。比如暴露过度的岩块可能被绘制在一块礁岩上。

可以看到,通过对珊瑚光谱特性研究分析,再辅以彩色图像对比,其分类结果和标准参考结果及GLS方法极为接近,而且相比GLS方法,高光谱更为高效,便捷。
