一、用途

KLSET微型蒸渗仪是研究水分平衡、物质平衡、土壤溶质运移的全新工具。特别用于如下领域：

• 土壤水的流动性
• 土壤中物质的迁移
• 土壤的吸附作用及缓冲性
• 物质转化研究
• 耕作方法研究
• 作物耗水规律研究
• 植物根系吸收水分效能研究
• 气候研究
• 能量平衡研究
• 模拟试验校正

二、原理

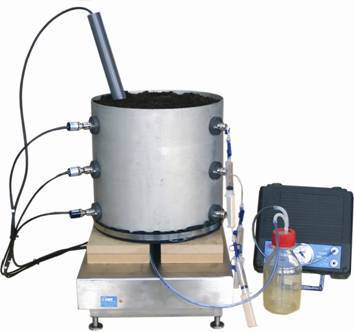

KLSET微型蒸渗仪沿土体剖面可埋入土壤水分、土壤水势、土壤溶液取样器等传感器，实时监测土体剖面不同深度的水分变化情况；在土柱体的底部有一个陶磁盘，用于渗漏水的取样或用于张力模拟；安装在底部的高精度称重系统可实时称量土柱的重量变化，从而用于计算水分的变化量。

KLSET 根据研究对象的不同，分为实验室（KL2-LABSET）和原位（KL2-SFLSET）两大类，每类的高度有三种300mm， 600mm 和1200mm，从而适应不同的研究需要。

三、特点

• 可量化试验条件下的水分和物质流动过程
• 可测量排水总量，高精度监测排水过程，观测排水及毛管水规律
• 精确测量实际的土壤水分蒸发蒸腾损失总量
• 采用由张力计控制的连续真空泵系统取样土壤溶液
• 在蒸渗仪和大田测点平行观测土壤水势、土壤水分及温度的剖面变化
• 验证水分平衡模型

四、系统组成

KLSET微型蒸渗仪由以下几个部分共同组成：

• 不同高度的底部带有渗滤液取样盘的不锈钢原位土柱罐体
• 土壤水分传感器

• 土壤溶液取样器及高压溶液取样瓶
• PL系列称重单元

• 数据采集器
• 供电单元
• 预安装部件和工具
• KL-Toolset型蒸渗仪原状土柱挖取工具：包含壤切凿工具、3条收压带和2个地锚、2块不锈钢修剪板、1条弹性收压带、记号工具、喷雾器、土壤挖切工具
• 室外原位安装防护套件
• 纸质文件

五、技术指标

KL2-300-LABSET实验室微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 土柱高度：300mm
• 土柱直径：300mm
• 称重单元：高100-130mm， 直径360mm，负载75kg，误差：0.03%
• 传感器埋设层次和深度：3层，分别为5，15和25cm
• 土壤溶液取样器：3个SIC20-20; 进气值：0.1bar; 直径20mm; 长度20mm
• 土壤溶液取样瓶子：3个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势：3个层次; 3个T5-10张力计，测量范围：+100kPa……85kPa;精度：+/-0.5kPa
• 土壤水分：3个层次; 3个EC5水分测量探头，测量范围：0-100%； 精度：+/- 2%
• 负压调节范围：0…..-85kPa; 精度: +/- 0.05kPa
• 内存：5000个读数
• 工作温度： -10c….+45c
• 模拟输出: 2个0…1V， ...2V，…5V
• 耗电: 工作时: 16mA; 待机: 2mA

KL2-600-LABSET实验室微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 土柱高度：600mm
• 土柱直径：300mm
• 称重单元：高100-130mm， 直径360mm，负载75kg，误差：0.03%
• 传感器埋设层次和深度：4层，分别为5，10，30和55cm
• 土壤溶液取样器：4个SIC20-20; 进气值：0.1bar; 直径20mm; 长度20mm
• 土壤溶液取样瓶子：4个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势：4个层次; 4个T5-10张力计，测量范围：+100kPa……85kPa;精度：+/-0.5kPa
• 土壤水分：4个层次;4个EC5水分测量探头，测量范围：0-100%； 精度：+/- 2%
• 负压调节范围：0…..-85kPa; 精度: +/- 0.05kPa
• 内存: 5000个读数
• 工作温度: -10c….+45c
• 模拟输出: 2个0…1V， ...2V，…5V
• 耗电: 工作时: 16mA; 待机: 2mA

KL2-1200-LABSET实验室微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 土柱高度：1200mm
• 土柱直径：300mm
• 称重单元：高55mm， 负载100kg; 误差：0.03%
• 称重平台：400x400mm， 电缆长1.5m
• 传感器埋设层次和深度：5层，分别为10，30，，55，80和115cm
• 土壤溶液取样器：5个SIC20-20; 进气值：0.1bar; 直径20mm; 长度20mm
• 土壤溶液取样瓶子：5个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势：5个层次; 5个T5-10张力计，测量范围：+100kPa……85kPa;精度：+/-0.5kPa
• 土壤水分：5个层次;5个EC5水分测量探头，测量范围：0-100%； 精度：+/- 2%
• 负压调节范围：0…..-85kPa; 精度: +/- 0.05kPa
• 内存: 5000个读数
• 工作温度: -10c….+45c
• 模拟输出: 2个0…1V， ...2V，…5V
• 耗电: 工作时: 16mA; 待机: 2mA

SFLSET-300原位微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 原位土柱罐体：不锈钢材质；直径300mm，高度300mm，共计有9个传感器安装孔，分别位于5cm，15cm和30cm三个高度；
• 室外原位安装防护套件；
• 底部0.5Bar高流量渗漏液收集板；
• 土柱称重单元：KL-75原位罐体称重， 负载75kg；分辨率：10g ；
• 排出液称重平台：KL-5称重单元， 负载5kg；分辨率：2g ；
• VSpro真空泵单元；
• 土壤溶液取样器：3个SKP20-20；
• 土壤溶液取样瓶子: 3个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势: 3个T4e张力计；
• 土壤水分：3个Eco-prob5；
• 专用土钻；
• 12V/7Ah电池及充电器；
• TV-Batt和EV-Batt供电单元；
• 数采安装箱，带铝安装支架；
• 预安装附件，纸质文档

SFLSET-600原位微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 原位土柱罐体：不锈钢材质；直径300mm，高度600mm，共计有9个传感器安装孔，分别位于5cm，25cm和55cm三个高度；
• 室外原位安装防护套件；
• 底部0.5Bar高流量渗漏液收集板；
• 土柱称重单元：KL-75原位罐体称重， 负载75kg；分辨率：10g
• 排出液称重平台：KL-5称重单元， 负载5kg；分辨率：2g
• VSpro真空泵单元；
• 土壤溶液取样器：3个SKP20-20；
• 土壤溶液取样瓶子: 3个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势: 3个T4e张力计；
• 土壤水分：3个Eco-prob5；
• 专用土钻；
• 12V/7Ah电池及充电器；
• TV-Batt和EV-Batt供电单元；
• 数采安装箱，带铝安装支架；
• 预安装附件，纸质文档

SFLSET-1200原位微型蒸渗仪：

• 主机：30个模拟通道，采集时间间隔和速率：1，5，10，30s，1，5，10，30min，1，2，4，12，24h，每个通道可单独设定。读数也可以缩减为以上数据采集间隔采集的平均值、**值和*小值。每秒对10个通道进行数据采集。
• 原位土柱罐体：不锈钢材质；直径300mm，高度600mm，共计有9个传感器安装孔，分别位于10cm，30cm和115cm三个高度；
• 室外原位安装防护套件；
• 底部0.1Bar高流量渗漏液收集板；
• 土柱称重单元：KL-75原位罐体称重， 负载75kg；分辨率：10g
• 排出液称重平台：KL-5称重单元， 负载5kg；分辨率：2g
• VSpro真空泵单元；
• 土壤溶液取样器：3个SKP20-20；
• 土壤溶液取样瓶子: 3个500ml高压瓶， 1个2000ml带防溢流阀的高压瓶
• 土壤水势: 3个T4e张力计；
• 土壤水分：3个Eco-prob5；
• 专用土钻；
• 12V/7Ah电池及充电器；
• TV-Batt和EV-Batt供电单元；
• 数采安装箱，带铝安装支架；
• 预安装附件，纸质文档

六、产地：德国
