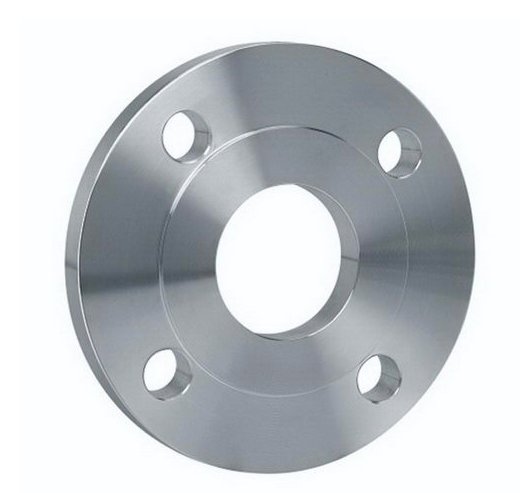

平焊不锈钢法兰一般简称为平焊法兰、平板，还称搭焊法兰。平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊。

　　1、平焊法兰概况

　　板式平焊钢制管法兰，带颈平焊钢制管法兰。

　　平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用。

　　产品规格 DN10-DN2000

　　引用标准

　　化工部标准：

　　板式平焊钢制管法兰

　　HG20593-2009　　HG20615-2009

　　国家标准：GB/T9119-2010　　GB/T2555-81

　　机械部标准：JB/T81-94　　JB/T74-94　　JB/T75-94

　　船用标准：

　　大型平焊法兰

　　CB M1001-81

　　使用压力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa

　　产品类别全平面板式法兰(FF)，突面板式法兰(RF)

　　制造材料不锈钢(304 、316 等)、碳钢(20# 25# 等 )

　　垫片使用

　　垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等;也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片;

　　还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，*常用的是耐酸石棉板。在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

　　产品重量以产品理论重量为准。连接形式单面焊接，双面螺母连接。

　　产品特点外形美观，表面平整光滑，耐酸碱，抗防腐，质感性能强

　　生产工艺

　　亚氧炉开料，整体锻打或者成品锻压切削成型加工方式 高精度数控车床车削，数控摇臂钻钻孔。

　　包装方式木箱、木托防震膜包装或者其它，附件其它产品上打标识，合格证一份、材质化验单一份(产品质保书)。

　　平焊法兰结构

　　产品参数

　　(1).法兰外径：75mm-2190mm

　　(2).螺栓孔中心圆直径：50mm----2130mm

　　(3).螺栓孔直径：11mm-30mm

　　(4).螺栓孔数量：4个-48个

　　(5).螺纹：M10-M27

　　(6).法兰厚度：12mm-58mm

　　(7).管子外径 : A(17. 2-2032MM) B(14-2020MM )

　　(8).法兰内径：A(18-2036MM ) B(15-2024MM)

　　(9).法兰理论重量：0.36kg--234.6kg(DN1800)

　　(10).法兰压力：0.25MPA-4.0MPA
