建业法兰带劲平焊不锈钢法兰_报价-浙江建业法兰有限公司

首页 > 产品中心 > 定制加工件 > 带劲平焊不锈钢法兰

产品详情

带劲平焊不锈钢法兰

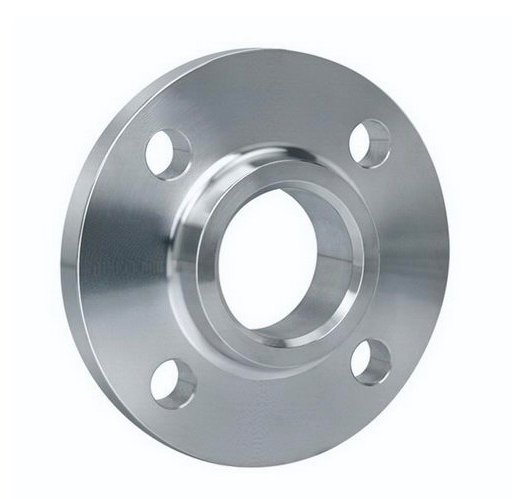

带劲平焊不锈钢法兰的图片

参考报价：: 面议
品牌：: 建业法兰
关注度：: 439
样本：: 暂无

型号：: 带劲平焊不锈钢法兰
产地：: 浙江
信息完整度：
典型用户：: 暂无

索取资料及报价

认证信息

高级会员第 2 年

名称：浙江建业法兰有限公司
认证：工商信息已核实
访问量：10269

手机网站

扫一扫，手机访问更轻松

产品分类

定制加工件

平焊不锈钢法兰带劲平焊不锈钢法兰对焊不锈钢法兰整体对焊不锈钢法兰带劲对焊方形不锈钢法兰承插焊钢制法兰平面钢制管法兰盖平面8字盲板接口法兰盖管板法兰

公司品牌

品牌传达企业理念

友情链接

产品简介

PN6 带劲平焊不锈钢法兰(mm)

公称尺寸 DN	钢管外径A1		连接尺寸					法兰厚度 C	法兰内径B1
公称尺寸 DN	A	B	法兰外径D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量n(个)	螺栓Th	法兰厚度 C	A	B
10	17.2	14	75	50	11	4	M10	12	18	15
15	21.3	18	80	55	11	4	M10	12	22.5	19
20	26.9	25	90	65	11	4	M10	14	27.5	26
25	33.7	32	100	75	11	4	M10	14	34.5	33
32	42.4	38	120	90	14	4	M12	16	43.5	39
40	48.3	45	130	100	14	4	M12	16	49.5	46
50	60.3	57	140	110	14	4	M12	16	61.5	59
65	76.1	76	160	130	14	4	M12	16	77.5	78
80	88.9	89	190	150	18	4	M16	18	90.5	91
100	114.3	108	210	170	18	4	M16	18	116	110
125	139.7	133	240	200	18	8	M16	20	143.5	135
150	168.3	159	265	225	18	8	M16	20	170.5	161
200	219.1	219	320	280	18	8	M16	22	221.5	222
250	273	273	375	335	18	12	M16	24	276.5	276
300	323.9	325	440	395	22	12	M20	24	328	328
350	355.6	377	490	445	22	12	M20	26	360	381
400	406.4	426	540	495	22	16	M20	28	411	430
450	457	480	595	550	22	16	M20	30	462	485
500	508	530	645	600	22	20	M20	30	513.5	535
600	610	630	755	705	26	20	M24	32	616.5	636

1. PN10 带劲平焊不锈钢法兰 (mm)

公称尺寸 DN	钢管外径 A1		连接尺寸					法兰厚度 C	法兰内径B1
公称尺寸 DN	A	B	法兰外径D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量n(个)	螺栓Th	法兰厚度 C	A	B
10	17.2	14	90	60	14	4	M12	14	18	15
15	21.3	18	95	65	14	4	M12	14	22.5	19
20	26.9	25	105	75	14	4	M12	16	27.5	26
25	33.7	32	115	85	14	4	M12	16	34.5	33
32	42.4	38	140	100	18	4	M16	18	43.5	39
40	48.3	45	150	110	18	4	M16	18	49.5	46
50	60.3	57	165	125	18	4	M16	19	61.5	59
65	76.1	76	185	145	18	8	M16	20	77.5	78
80	88.9	89	200	160	18	8	M16	20	90.5	91
100	114.3	108	220	180	18	8	M16	22	116	110
125	139.7	133	250	210	18	8	M16	22	143.5	135
150	168.3	159	285	240	22	8	M20	24	170.5	161
200	219.1	219	340	295	22	8	M20	24	221.5	222
250	273	273	396	350	22	12	M20	26	276.5	276
300	323.9	325	445	400	22	12	M20	26	328	328
350	355.6	377	505	460	22	16	M20	28	360	381
400	406.4	426	565	515	26	16	M24	32	411	430
450	457	480	615	565	26	20	M24	36	462	485
500	508	530	70	620	26	20	M24	38	513.5	535
600	610	630	780	725	30	20	M27	42	616.5	636

2. PN16 带劲平焊不锈钢法兰 (mm)

公称尺寸 DN	钢管外径A1		连接尺寸					法兰厚度 C	法兰内径B1		坡口宽度 b
公称尺寸 DN	A	B	法兰外径D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量n(个)	螺栓Th	法兰厚度 C	A	B	坡口宽度 b
10	17.2	14	90	60	14	4	M12	14	18	15	4
15	21.3	18	95	65	14	4	M12	14	22.5	19	4
20	26.9	25	105	75	14	4	M12	16	27.5	26	4
25	33.7	32	115	85	14	4	M12	16	34.5	33	5
32	42.4	38	140	100	18	4	M16	18	43.5	39	5
40	48.3	45	150	110	18	4	M16	18	49.5	46	5
50	60.3	57	165	125	18	4	M16	19	61.5	59	5
65	76.1	76	185	145	18	8	M16	20	77.5	78	6
80	88.9	89	200	160	18	8	M16	20	90.5	91	6
100	114.3	108	220	180	18	8	M16	22	116	110	6
125	139.7	133	250	210	18	8	M16	22	143.5	135	6
150	168.3	159	285	240	22	8	M20	24	170.5	161	6
200	219.1	219	340	295	22	12	M20	26	221.5	222	8
250	273	273	405	355	26	12	M24	29	276.5	276	10
300	323.9	325	460	410	26	12	M24	32	328	328	11
350	355.6	377	520	470	26	16	M24	35	360	381	12
400	406.4	426	580	525	30	16	M27	38	411	430	12
450	457	480	640	585	30	20	M27	42	462	485	12
500	508	530	715	650	33	20	M30	46	513.5	535	12
600	610	630	840	770	36	20	M33	52	616.5	636	12

　　3. PN25 带劲平焊不锈钢法兰 (mm)

公称尺寸 DN	钢管外径 A1		连接尺寸					法兰厚度 C	法兰内径B1		坡口宽度 b
公称尺寸 DN	A	B	法兰外径D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量n(个)	螺栓Th	法兰厚度 C	A	B	坡口宽度 b
10	17.2	14	90	60	14	4	M12	14	18	15	4
15	21.3	18	95	65	14	4	M12	14	22.5	19	4
20	26.9	25	105	75	14	4	M12	16	27.5	26	4
25	33.7	32	115	85	14	4	M12	16	34.5	33	5
32	42.4	38	140	100	18	4	M16	18	43.5	39	5
40	48.3	45	150	110	18	4	M16	18	49.5	46	5
50	60.3	57	165	125	18	4	M16	20	61.5	59	5
65	76.1	76	185	145	18	8	M16	22	77.5	78	6
80	88.9	89	200	160	18	8	M16	24	90.5	91	6
100	114.3	108	235	180	22	8	M20	26	116	110	6
125	139.7	133	270	210	26	8	M24	28	143.5	135	6
150	168.3	159	300	240	26	8	M24	30	170.5	161	6
200	219.1	219	360	295	26	12	M24	32	221.5	222	8
250	273	273	425	355	30	12	M27	35	276.5	276	10
300	323.9	325	485	410	30	12	M27	38	328	328	11
350	355.6	377	555	470	33	16	M30	42	360	381	12
400	406.4	426	620	525	36	16	M33	46	411	430	12
450	457	480	670	585	36	20	M33	50	462	485	12
500	508	530	730	650	36	20	M33	56	513.5	535	12
600	610	630	845	770	39	20	M36×3	68	616.5	636	12
