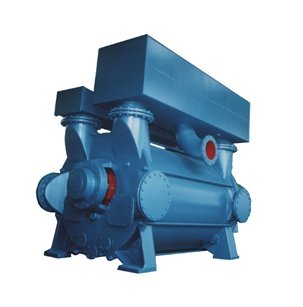

低吸入绝压:33hPa,160hPa 抽气速率:2.8~353m3/min 电机功率:11~560kW 产品标准:Q/FP201.1-201.3-89(epv DIN28431) 传动方式:电机直联、电机皮带传动 用途及特点: 2BE1系列水环真空泵及压缩机,是我厂在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品。通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结果材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。 本系列泵采用单级单作用的结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点,并能适应排水量大,载荷冲击波动等恶劣工况。 我们对于关键部位,如分配板,叶轮和泵轴进行了系统优化设计,简化了结构,提高了性能,实现节能,采用焊接叶轮,叶片一次冲压、成型,型线合理;论彀全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体运行良好的热处理,叶片具有良好的韧性,使叶片的抗冲击,抗折弯能力得以根本保证,能适应载荷冲击波动的恶劣工况。 2BE1系列泵,自带气水分离器,多位置没有排气口,泵盖设有排气阀检修窗口,叶轮与分配板间隙通过定位轴两端压盖调整,安装使用方便,操作简单,便于维修。 我厂真空泵在出厂前均经检测中心,严格检查测试,性能优越可靠耐用。 应用: ◆尾气/火炬气回收 ◆PVC装置中的VCM回收 ◆循环气压缩 ◆聚酯生产 ◆液氯生产 ◆变压吸附(PSA) ◆真空结晶、过滤 ◆原油减压蒸馏中的塔顶真空系统 ◆乙炔、氢气等易燃易爆气体压缩 ◆氯气等有毒、腐蚀性气体压缩 ◆各种物料的真空输送 号含义: 2BEA 705-1BV3 2BEA-泵名称 70-叶轮名义半径(cm) 5-叶轮宽径比为1.2 1-低吸入压力代号 B-结构材料代号 V-传动方式代号 3-轴封型式代号.
2BE水环真空泵性能表
型号 | *低吸入 绝压hPa | 泵转速(r/min) | **气量 (m3/min) | 电机功率(kW) | 传动形式 | 电机电压(V) | 吸入口径(mm) | 排出口径(mm) | 外型及安装尺寸 |
2BEA202 | 33 | 790 | 9.5 | 18.5 | 皮带 | 380 | 125 | 125 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
880 | 11 | 18.5 | 皮带 | 380 | |||||
980 | 12 | 22 | 联轴器 | 380 | |||||
1100 | 14 | 30 | 皮带 | 380 | |||||
1170 | 15 | 30 | 皮带 | 380 | |||||
2BEA203 | 33 | 790 | 14 | 30 | 皮带 | 380 | 125 | 125 | 泵头安装尺寸
|
880 | 16 | 30 | 皮带 | 380 | |||||
980 | 18 | 37 | 联轴器 | 380 | |||||
1100 | 20 | 45 | 皮带 | 380 | |||||
1170 | 21 | 45 | 皮带 | 380 | |||||
2BEA252 | 33 | 558 | 20 | 30 | 皮带 | 380 | 150 | 150 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
660 | 25 | 37 | 皮带 | 380 | |||||
740 | 28 | 45 | 联轴器 | 380 | |||||
820 | 30 | 55 | 皮带 | 380 | |||||
880 | 33 | 75 | 皮带 | 380 | |||||
2BEA253 | 33 | 560 | 28 | 45 | 皮带 | 380 | 150 | 150 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
590 | 30 | 55 | 皮带 | 380 | |||||
660 | 35 | 55 | 皮带 | 380 | |||||
740 | 39 | 75 | 联轴器 | 380 | |||||
820 | 43 | 90 | 皮带 | 380 | |||||
2BEA303 | 33 | 466 | 43 | 55 | 皮带 | 380 | 200 | 200 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
520 | 45 | 75 | 皮带 | 380 | |||||
590 | 52 | 75 | 联轴器 | 380 | |||||
660 | 58 | 90 | 皮带 | 380 | |||||
740 | 62 | 110 | 联轴器 | 380 | |||||
2BEA353 | 33 | 390 | 55 | 75 | 皮带 | 380 | 250 | 250 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
415 | 58 | 90 | 皮带 | 380 | |||||
464 | 65 | 110 | 皮带 | 380 | |||||
520 | 72 | 132 | 皮带 | 380 | |||||
590 | 81 | 160 | 联轴器 | 380 | |||||
2BEC400 | 160 | 300 | 68 | 75 | 皮带 | 380 | 300 | 300 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
323 | 80 | 90 | 减速机或皮带 | 380 | |||||
367 | 85 | 110 | 380 | ||||||
393 | 92 | 110 | 380 | ||||||
449 | 110 | 132 | 380 | ||||||
2BEC420 | 160 | 300 | 90 | 110 | 减速机或皮带 | 380 | 300 | 300 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
330 | 110 | 132 | 380 | ||||||
360 | 120 | 132 | 380 | ||||||
390 | 126 | 160 | 380 | ||||||
420 | 134 | 185 | 380 | ||||||
2BEC500 | 160 | 242 | 125 | 130 | 减速机 | 380 | 350 | 350 | 泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |
266 | 145 | 185 | 380 | ||||||
294 | 165 | 200 | 380 | ||||||
336 | 190 | 250 | 6KV | ||||||
372 | 210 | 280 | 6KV | ||||||
2BEC520 | 160 | 236 | 150 | 185 | 减速机 | 380 | 350 | 350 | 泵头安装尺寸 直联传动安装尺 |
266 | 165 | 220 | 6KV | ||||||
294 | 205 | 250 | 380 | ||||||
336 | 235 | 280 | 380 | ||||||
336 | 250 | 315 | 380 | ||||||
2BEC600 | 160 | 200 | 180 | 185 | 减速机 | 380 | 400 | 400 | 泵头安装尺寸 |
236 | 210 | 250 | 6KV | ||||||
266 | 240 | 280 | 6KV | ||||||
294 | 260 | 315 | 6KV | ||||||
336 | 285 | 350 | 6KV | ||||||
2BEC620 | 160 | 200 | 220 | 220 | 减速机 | 6KV | 400 | 400 | 泵头安装尺寸 |
236 | 255 | 280 | 6KV | ||||||
266 | 290 | 350 | 6KV | ||||||
294 | 320 | 400 | 6KV | ||||||
336 | 360 | 450 | 6KV | ||||||
2BEC670 | 160 | 170 | 305 | 315 | 减速机 | 6KV | 500 | 500 | 泵头安装尺寸 |
200 | 370 | 450 | 6KV | ||||||
236 | 440 | 560 | 6KV | ||||||
266 | 500 | 630 | 6KV | ||||||
294 | 550 | 800 | 6KV |
