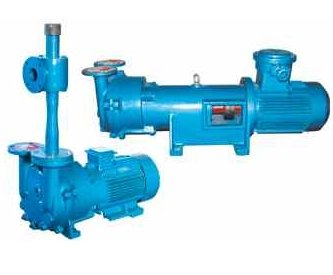

2BV系列真空泵适用于抽除气体和水蒸气,吸气压力可以达到33mbar绝压(97%真空度)。当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接气蚀保护管,以对泵进行保护。如配大气喷射器,吸气压力可达10mbar,喷射器可直接安装在真空泵上。作为压缩机用时,其压力大至0.26MPa(绝压) 性能特点 1、机泵同轴式直联设计,节省空间,易于安装。 2、采用机械密封作为标准配置,消除了泄露,维护简便。 3、运行平稳,噪音可低至62分贝。 4、统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,不锈钢材质更适用于更为苛刻的应用。 5、独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内效率较佳. 选型示例: ①设计点参数: 吸气量v=100m3/h 吸气压力P1=40mbar ②其余参数同标准状态(见注) 选择与设计点①接近的一条曲线 ③本例中为71V 根据曲线编号查出相应的产品型号 (即定贷号,但仅限于标准型) 如本例中可从71V中查得泵型为 2BV2071-ONC06-1p 注:该性能曲线是在吸入介质为20℃的饱和空气,工作液温度15℃,排气压力1013mba的状态下得到的。性能允许差±10%,图中左侧为配用大气喷射器的性能曲线。
曲线编号 | 产品型号 | **气量m3/min | 极限真空-Mpa | 电机功率kW | 泵转速r.p.m | 工作液流量L/MIN | 噪音 | 重量kg |
60V | 2BV-2060 | 0.45 | 0.097 | 0.81 | 2880 | 2 | 62 | 37 |
61V | 2BV-2061 | 0.86 | 0.097 | 1.45 | 2880 | 2 | 65 | 41 |
70V | 2BV-2070 | 1.33 | 0.097 | 2.35 | 2850 | 2.5 | 66 | 66 |
71V | 2BV-2071 | 1.83 | 0.097 | 3.85 | 2860 | 4.2 | 72 | 85 |
110V | 2BV-5110 | 2.75 | 0.097 | 4 | 1450 | 6.7 | 63 | 120 |
111V | 2BV-5111 | 3.83 | 0.097 | 5.5 | 1450 | 8.3 | 68 | 150 |
121V | 2BV-5121 | 4.66 | 0.097 | 7.5 | 1450 | 10 | 69 | 210 |
131V | 2BV-5131 | 6.66 | 0.097 | 11 | 1430 | 15 | 73 | 280 |
161V | 2BV-5161 | 8.33 | 0.097 | 15 | 970 | 20 | 74 | 390 |
110V | 2BV-6110 | 2.75 | 0.097 | 4 | 1450 | 6.7 | 63 | |
111V | 2BV-6111 | 3.83 | 0.097 | 5.5 | 1450 | 8.3 | 68 | |
121V | 2BV-6121 | 4.66 | 0.097 | 7.5 | 1450 | 10 | 69 | |
131V | 2BV-6131 | 6.66 | 0.097 | 11 | 1430 | 15 | 73 | |
161V | 2BV-6161 | 8.33 | 0.097 | 15 | 970 | 20 | 74 |
型号 | A | B | B1 | E | H1 | H2 | H3 | H4 | H6 | M | P2 |
2BV2060 | 455 | 186 | 140 | 100 | 90 | 118 | 126 | 195 | 37.5 | 244 | 250 |
2BV2061 | 476 | 186 | 140 | 100 | 90 | 118 | 126 | 195 | 37.5 | 263 | 250 |
2BV2070 | 545 | 223 | 160 | 140 | 100 | 128 | 146 | 222 | 33 | 280 | 270 |
2BV2071 | 566 | 223 | 190 | 140 | 112 | 140 | 158 | 234 | 45 | 309 | 300 |
型号 | P3 | R | S2 | W1 | W2 | W3 | d | N3.0 | N4.2 | N8.7 | |
2BV2060 | 180 | 217 | φ10 | 110 | 25.5 | 21 | G1" | G3/8" | G1/4" | G3/8" | |
2BV2061 | 180 | 236 | φ10 | 110 | 25.5 | 21 | G1" | G3/8" | G1/4" | G3/8" | |
2BV2070 | 203 | 252 | φ12 | 110 | 33 | 27 | G11/2" | G3/8" | G1/4" | G3/8" | |
2BV2071 | 225 | 278 | φ12 | 110 | 33 | 27 | G11/2" | G3/8" | G1/4" | G3/8" |
2BV5水环真空泵外形尺寸
型号 | A | B | B1 | B2 | C1 | C2 | H1 | H2 | H3 | H4 | H5 |
2BV5110 | 637 | 325 | 255 | 190 | 41 | 26 | 140 | 156 | 202 | 361 | 328 |
2BV5111 | 679 | 325 | 265 | 216 | 36 | 26 | 150 | 166 | 212 | 371 | 363 |
2BV5121 | 771 | 347 | 265 | 216 | 36 | 26 | 150 | 167 | 217 | 385 | 363 |
2BV5131 | 852 | 377 | 300 | 254 | 35 | 30 | 175 | 194 | 249 | 427 | 435 |
2BV5161 | 1044 | 479 | 370 | 279 | 30 | 30 | 210 | 225 | 303 | 521 | 485 |
型号 | H6 | H7 | K | L | F | N | S1 | S2 | T | d1 | d2 |
2BV5110 | 38 | 57 | 342 | 130 | 464 | 92 | φ12 | φ12 | 340 | 19 | 160 |
2BV5111 | 48 | 68 | 348 | 130 | 500 | 92 | φ12 | φ12 | 340 | 19 | 160 |
2BV5121 | 39 | 60 | 430 | 147 | 584 | 97 | φ12 | φ12 | 381.5 | 19 | 182 |
2BV5131 | 53 | 76 | 477.5 | 147 | 658.5 | 103 | φ15 | φ15 | 381.5 | 19 | 182 |
2BV5161 | 51 | 80 | 555 | 201 | 808 | 138 | φ15 | φ15 | 450 | 22 | 200 |
型号 | d3 | d4 | d5 | W1 | W2 | W3 | d | N3.0 | N4.2 | N8.7 | |
2BV5110 | 123 | 97 | 52 | 180 | 52 | 27 | DN50 | G3/4" | G3/8" | G3/8" | |
2BV5111 | 123 | 97 | 52 | 180 | 52 | 27 | DN50 | G3/4" | G3/8" | G3/8" | |
2BV5121 | 142 | 113 | 66.5 | 200 | 57 | 29 | DN65 | G3/4" | G3/8" | G3/8" | |
2BV5131 | 142 | 113 | 66.5 | 200 | 57 | 29 | DN65 | G3/4" | G3/8" | G3/8" | |
2BV5161 | 156 | 130 | 80 | 250 | 81 | 41 | DN80 | G3/4" | G3/8" | G3/8" |
型号 | Amax | B | B1 | C1 | F1 | F2max | H1 | H2 | H3 | H4 | K | L | N | W1 |
2BV6110 | 1190 | 325 | 255 | 26 | 291 | 450 | 160 | 173 | 223 | 381 | 250 | 319 | 281 | 180 |
2BV6111 | 1237 | 325 | 279 | 26 | 360 | 470 | 180 | 196 | 242 | 401 | 320 | 365 | 327 | 180 |
2BV6121 | 1368 | 347 | 279 | 26 | 360 | 575 | 180 | 197 | 247 | 415 | 320 | 384 | 342 | 200 |
2BV6131 | 1495 | 377 | 320 | 26 | 461 | 585 | 215 | 234 | 287 | 467 | 414 | 405 | 357 | 200 |
2BV6161 | 1625 | 479 | 370 | 26 | 461 | 640 | 215 | 230 | 310 | 526 | 414 | 480 | 416 | 250 |
型号 | W2 | W3 | S1 | T | d1 | d2 | d3 | d4 | d5 | d | N3.0 | N4.2 | N8.7 | |
2BV6110 | 52 | 27 | φ13 | 340 | 19 | 160 | 123 | 97 | 52 | DN50 | G3/4" | G3/8" | G3/8" | |
2BV6111 | 52 | 27 | φ13 | 340 | 19 | 160 | 123 | 97 | 52 | DN50 | G3/4" | G3/8" | G3/8" | |
2BV6121 | 57 | 29 | φ13 | 381.5 | 19 | 182 | 142 | 113 | 66.5 | DN65 | G3/4" | G3/8" | G3/8" | |
2BV6131 | 57 | 29 | φ15 | 381.5 | 19 | 182 | 142 | 113 | 66.5 | DN65 | G3/4" | G3/8" | G3/8" | |
2BV6161 | 81 | 41 | φ15 | 450 | 22 | 200 | 156 | 130 | 80 | DN80 | G3/4" | G3/8" | G3/8" |
