产品介绍
AD800压剪试验机控制系统主要用于各种桥梁板式、球式、盆式支座在抗压、抗剪切复合条件下,检测支座的轴向、径向、转角力学试验,可进行支座的抗压弹性模量、抗剪弹性模量、容许剪切角、摩擦系数和极限抗压强度等试验。全面满足JT/T4-2004《公路桥梁板式橡胶支座》、GB/T 17955-2009《球型支座技术条件》,JT391-2009《公路桥梁盆式橡胶支座》标准要求。
AD800压剪试验机控制系统采用两片AD800卡,与MaxTest-YJ试验软件配套使用,性能稳定可靠。分为比例压剪测控系统和伺服压剪测控系统,是科研生产、仲裁试验所需的先进检测设备。

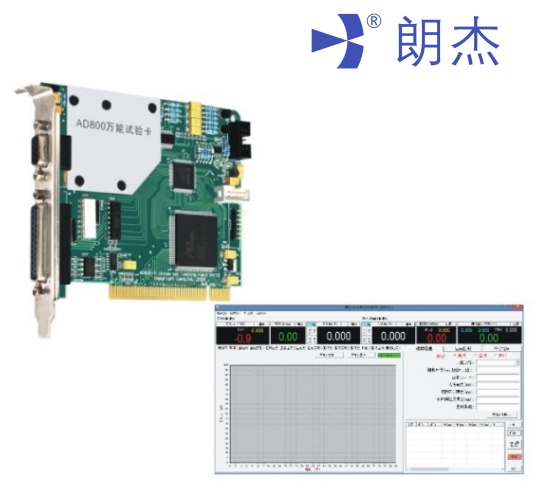

1、AD800
AD800**试验卡(Universal Testing Card)是基于 PCI 接口的微机内置式PCI试验卡,符合PCI 2.1规格。该卡可直接插入微机的任一PCI插槽中,通过简单的连线,直接连接到试验机,即可实现微机自动测量与控制,真正做到即插即测(Plug&Test)。
AD800**试验卡集程控放大、A/D转换、D/A转换、数字量I/O、计数及脉冲发生(PWM)、方波发生(SWP)等功能于一体,其系统结构可靠简洁,并且具有十分良好的互换性。
Ja1:25芯孔,这是通用多功能输入输出接口;
Ja2:9芯孔,接传感器;
Jb1:10芯针,通过扁平线连接到9芯针口挡板,接传感器,1~9脚的引脚定义与Ja2一样,10脚不用。
AD800测控卡特点:
◇ 采用优质**电子器件,全数字化设计。
◇ 符合PCI 2.1规格,自动分配资源,即插即用。
◇ 集成双通道精密放大器。
◇内建大规模CPLD可编程逻辑芯片,高速运算,实时处理。
◇ 全数控调整和标定,提供SingleAD软件接口。
◇ 支持多卡并用,供MultiAD软件接口。
2、软件
MaxTest-YJ 压剪微机控制软件可运行于 Windows 98/Me/2000/XP/VISTA 和WIN7下,有数据采集、自动控制和数据管理等功能。
AD800压剪试验机控制系统系统技术特点:
1、PCI 总线数字化测控电路,集成可靠。
2、自动过载保护,记录历史日志备查。
3、实时显示试验曲线,自动适应测量幅值。
4、采用双卡并用技术,实现垂直与剪切、转角同时测控。
5、试验完成后自动分析试验数据,并可打印输出。
6、内置大规模CPLD 可编程元件,高速运算,实时处理信号。
7、自适应PID 控制算法,力、位移闭环控制。
系统规格 |
● 力通道: 量程可定制 分辨率30000 码-130000 码 ● 位移: 分辨率0.01mm ● 变形通道: 2mv/v (可定制) 分辨率30000 码-130000 码 ● 脉宽调制(PWM): 基频50Hz ● 采集频率: 50Hz ● DA 输出: ±10V(可定制) |
应 用 |
AD800橡胶支座压剪控制系统 |
