以上价格包含产品:
威程802控制器 + MaxTest-wdw试验软件 + MaxKit调试软件
如需单独的产品,请参考店内其它产品:
该威程电子**试验机控制系统可直接使用,如需要部分产品,也可分开购买。比如威程802试验机控制器、MaxTest测试软件等…
产品介绍

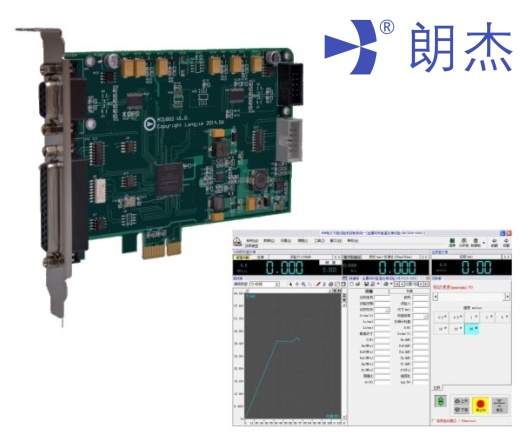

1、威程802控制卡
威程802是威程系列的旗舰型号,主要适用于三闭环控制系统的**试验机。作为一张内置卡,威程802采用单一FPGA芯片同时实现PCI-E总线协议和数据信号处理,采用两个24位高精度的A/D转换器。热切换采集速率技术既可以在50Hz下利用抗噪技术获得zui高精度,还能在1000Hz下获得真实动态响应。包括PWM,PNM和DA颤振等方面的输出增强改善了各测试系统的控制表现。
2、软件
MaxTest作为通用和专用的静态试验机的控制和分析软件,通过不同的配置参数,适用于不同的类型的材料试验机,如微机屏显**试验机、微机控制电液伺服**试验机、微机控制电液比例**试验机以及微机控制电子**试验机等。系统已制定了800多个试验标准,并可根据用户的需求定制和添加指定的标准,满足用户更多的试验要求。
MaxKit工具箱软件使得威程802易于安装和维护,帮助用户配置、校准、优化、评估。此外,工程师用zui新的UTK紧凑型版本,可迅速实现自己的测试方案。
威程电子**试验机控制系统特点:
1、程序采用开放的数据库结构定义,标准配置包含国标GB/T228-2002、GB7314-87等试验标准,也可根据用户要求定制特殊的试验标准。
2、可以配置4个力传感器,8个变形传感器,用户可根据需要随时更换。
3、实时记录试验曲线,并可随时切换观察力-时间、变形-时间、力-变形和力-位移等试验曲线。
4、具有良好的人机交互界面,能自动计算弹性模量、上屈服强度、下屈服强度、规定非比例延伸强度等数据(试验方法不同,分析的数据也会不同),在自动分析的基础上,还可以人工修正分析结果。
5、数据采用数据库管理方式,自动保存。
6、提供多种报表打印接口,用户可根据需要编辑任何格式的报表,并打印输出。
7、MaxTest软件包还包含其他工具软件,如调试工具箱、批量处理程序等,它们都提供了很多实用和强大的功能。
8、保留数据接口,可直接连接企业(试验室)的综合信息管理网络。
该威程电子**试验机控制系统安装说明:
安装 |
lPCI-E总线 lWin7/Win8即插即用驱动 |
模拟输入 |
l2路应变桥通道,接力传感器和引伸计 l灵敏度: 1mv/v ~ 3mv/v lzui大分辨率: 500,000码 l采集速率: 50Hz/1000Hz l2路可选AD通道 |
模拟输出 |
l1路 D/A 输出 l输出伺服电压: 0-4v l颤振频率: 50 ~ 250Hz l颤振幅值: 0~2v |
数字输入 |
l4 路(带隔离) l3 路正交脉冲,接位移编码器和大变形编码器 l1 路25位串行格雷码,接磁致伸缩位移传感器 |
数字输出 |
l4 路(485差分) lPNM 输出: 0-1MHz lPWM 输出: 0~100.0% lPWM 基频: 50~200Hz |
尺寸 (L x W) |
l130mm x 82mm |
应 用 |
电子**微机控制试验机 |
电液伺服微机控制**试验机 |
电液比例微机控制**试验机 |
微机屏显**试验机 |
