德国科尼绍电池电芯模拟器

BMS测试系统

COMPACT

第七代

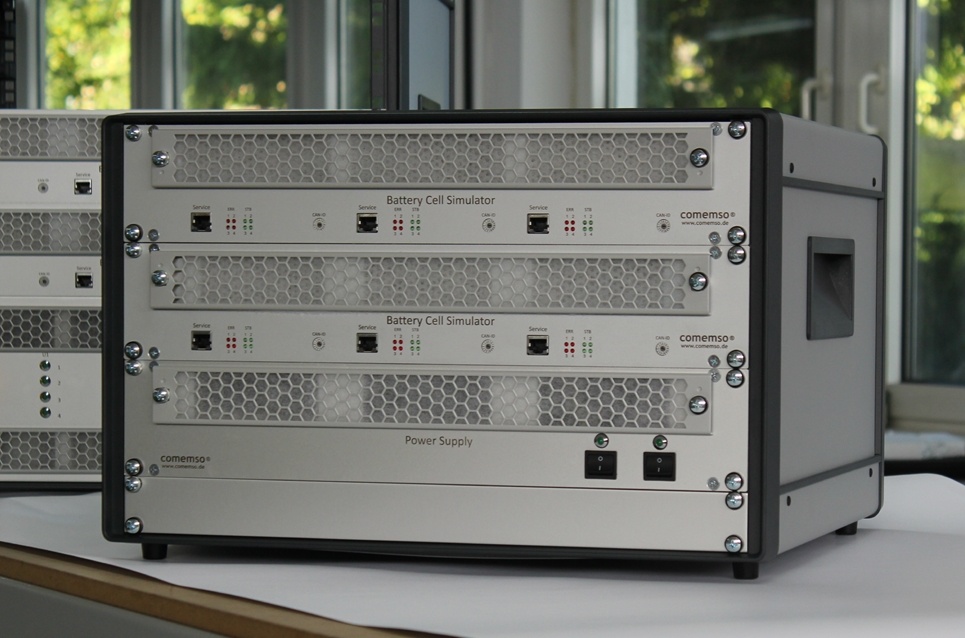

BATTERYCELL SIMULATORCOMPACT

新型紧凑设计电池电芯模拟器

德国科尼绍ComemsoBCS电池电芯模拟器允许您在电芯级别上测试电池管理系统，具有高精度和高动态性。这种虚拟电池单元的电气仿真使您能够实现BMS的安全，可重复和全自动测试。电池模拟器是BMS测试系统的核心。此产品信息的*后几页为您提供了BMS测试产品系列的概述以及多种灵活的电池仿真硬件。BATTERY CELL SIMULATOR COMPACT

BatteryCell Simulation “virtualbattery”

BatteryManagementSystem (BMS)

(1) When using more than 60 batterycells.

(2) Not offered bycomemso.

电池电芯电压范围0.01 … 8?V；电流可达 5?A

*电压精度+/- 500?μV

*主动和被动平衡

电流测量范围+/- 4.9?A

库仑测量（充电/放电）

集成故障模拟

兼容CAN总线或EtherCAT通信100?MBit/s 单台架可达144个电芯， 共200 个电芯

可拓展系统，提供更多定制化选择

高达 3 年质保BATTERY CELL SIMULATOR COMPACT

电池模拟器的通用功能特点

灵活的电压源和电流负载调整

使用德国科尼绍Comemso BCS电池电芯模拟器可以对BMS进行高精度功能测试。每个电池都有一个电子负载，可用于主动和被动平衡。这个恒定电流吸收器可以产生高达4.5A的电流（取决于所选的功能）。即使在3米长的电缆上，ComemsoBCS电池电芯模拟器也能直接在BMS测试对象上提供所有精度。BATTERY CELL SIMULATOR COMPACT

故障模拟和电流测量

每个单元提供故障模拟，用于产生短路，电缆断裂和极性变化（反极性）。每个单元输出还包括高精度电流测量系统。这种市场创新使BCS能够检测平衡电流以及每个电池的漏电流，例在一个关闭的BMS。

这样，德国科尼绍电池电芯模拟器可以快速分析整个电池模块的深度放电。通过集成的库仑测量，可以验证每个电池的平衡过程。 comemsoBCS结合了高精度电池单元仿真和高分辨率测量技术以及扩展的验证功能。通过CAN或EtherCAT进行通信，即使在> 120个电池时也能进行高性能测量和高动态控制。

模块化设计

具有可扩展和不同功能的模块化设计。德国科尼绍电池电芯模拟器

虚拟电池

集成库伦和漏电测量

BCS 紧凑滑入式设计

每轨可达12个电池电芯module.

紧凑型电源

大版本

*4 个HU

**多5A ，12个BCS模块

小版本

*2 个HU

**多3A ，5个BCS模块

技术参数

通信: CANbus/EtherCAT

温度范围: 实验室常规温度

连接器:115V/230V或CEE3x16A

集成的紧急停机管理

隔离单元/通信: 2kV

隔离单元/ 电芯: 60V

电芯总数: 12到200

每个机架*多可模拟144个电芯单元德国科尼绍电池电芯模拟器

技术参数总览.

库仑电流测量

如果您有高频率的电流测量，但主机PC的采样率较低，需要进行这些测量，则会丢失重要信息，例如： 用于验证您的平衡算法。德国科尼绍电池电芯模拟器

为了**限度地减少这种情况，BCS卡的“扩展”版本具有当前值的内部集成，

每110μs测量一次。 总和加上500个测量值（= 55ms）。 使用校准数据将该总和转换为物理值，然后通过CAN总线读出（CAN消息中的标志“库仑测量（NewValue）”设置为TRUE，并在CAN传输后返回FALSE）。

库仑电流测量原理的描述

(充电／放电测量)

技术参数(1)

样品时间:110μs

CAN分辨率:1/10000mC

测量范围: +/-3A

平均: 无平均，通过积分计算

硬件过滤器:

(Baseboard rev.7.2.6):100 R， 47nF =29μs

每个单元的集成故障模拟

1.连接不同电池到BMS

原因:

错误序列接到BMS控制器接头

2.一个电池短路.

原因:

电池缺陷或电池控制器故障

3.电池极性

原因:

错误接线

BMS测试系统可通过进一步的绝缘失效，测量和仿真来扩展。

Overviewof“BatteryCellSimulatorCompact“-variants:
