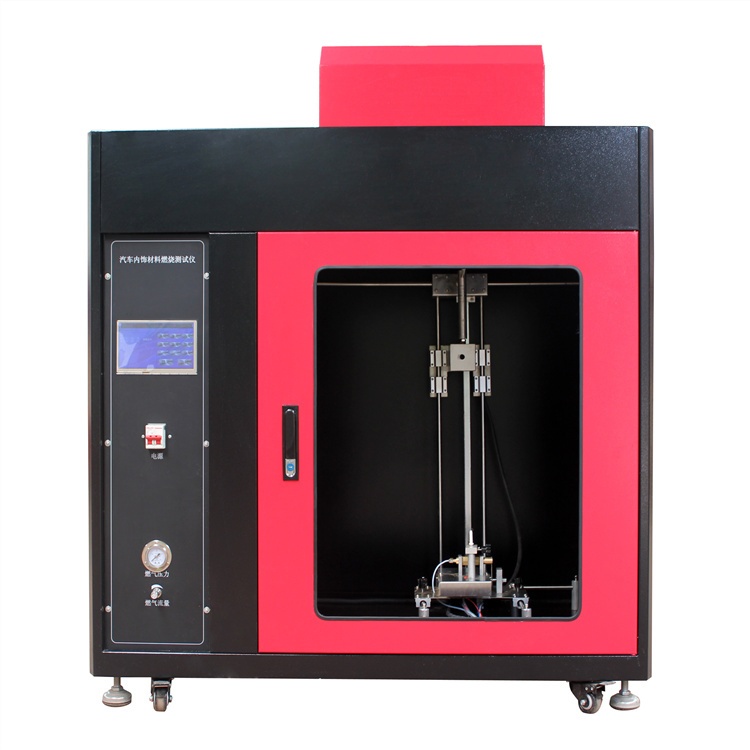

QCC-1 型汽车内饰材料垂直燃烧试验仪

根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的，满足国家标准GB32086规定的技术要求，适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料，不适用用于有站立乘客的城市客车。技术参数：

1）PLC+触摸屏控制；

2）本生灯自动点火，施焰时间可任意设定；

3） T1/T2/T3记录时间9999S内；

4）时间计时器*小解析度：0.1S；

5）火焰施加时间可预设（自动计时）；控制范围：0.1s-999.9s；计时精度0.1s，到达设定燃烧时间后，本生灯（燃烧器）自动退回；

6）试样固定架正面正对设备观察窗，便于观察试验进行和试样的燃烧情况；

7）通风橱：（冷轧板静电喷涂外箱）；

8）本生灯（燃烧器）自动倾斜30°，（可在30°、45°两角度间选择，可预设）；

9）火焰高度：10-100mm连续可调；

10）电源： 220VAC-15%～220VAC+10% 500W （单相三线制）

11）试样夹具尺寸：框架高560 mm，由两根间距为150 mm的平行杆连接组成，杆上有固定试样的固定针。固定针直径不大于2 mm，长度至少27 mm。为将试样固定在固定针上，并离框架有一段距离，需在固定针附近安装直径为2 mm，高度至少为20 mm的定位柱。

12）压板： U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性，用适当材料制成、尺寸相当于试样固定架尺寸，厚度为1.0 mm±0.1 mm。在压板的左右两侧钻出直径大约为4 mm的12个圆孔，圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离（见附图1）

13）燃气灯：燃气灯在试样前下方，位于通过试样的垂直中心线与试样表面呈垂直状态的平面内，燃气灯中心轴向上倾斜，与试样所在平面成30°角，燃气灯顶部和试样下边缘的距离为20 mm，示意图如图2所示。燃气灯垂直放置时点燃燃气灯，调节火焰高度至40 mm±2 mm，该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03 0 mm。

14）燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气（客户自配）

15）照明：LED射灯20W×2

16）触摸显示屏相关参数：

a.尺寸：7寸 有效显示尺寸长15.4cm 宽8.59cm；

b.分辨率：800*480

c.通讯接口 RS232、3.3V CMOS或TTL、串口方式

d.储存容量:1G

e.采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

f.采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，速度和可靠性均先同类方案

g.主控制器均采用低能耗处理器，自动进入节能模式

17）

配置清单：

1)主机一台

2)试样夹 1付

3)气源管 1根

4)电源线 1根

5)滴落盘 1个

6)排烟管 1套

7)说明书 1份

8)合格证 1份

设计标准：

GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》

符合：

欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部分
