一、使用范围

经济款分体式汽车内饰材料燃烧试验仪主要针对汽车内饰材料的可燃性进行定性评定。适用于各种类型的汽车内饰材料生产厂家及其材料部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

汽车内饰材料燃烧阻燃试验仪器标准GB8410-2006中4.2.9要求汽车内饰材料燃烧试验仪燃烧箱应放在通风橱中，通风橱内部容积为燃烧箱体积20倍-110倍，而且通风橱长宽高的任意尺寸不得超过另外两尺寸中任意尺寸的2.5倍。该款分体式汽车内饰材料燃烧试验仪将设备控制部分和燃烧箱分开设计，用户后期需完全执行GB8410-2006标准时可根据自己需求加装通风橱。

二、仪器工作条件及主要技术指标

2.1环境温度：-5℃-30 ℃。

2.2相对湿度：≤ 85% 。

2.3供电电压：220V+ 10%、50HZ，功率：100W。

2.4气源：液化石油气

2.5控制部分尺寸：590mm*210mm*460mm， 燃烧部分 长383宽205高355（箱内）。

：。

2.6秒表精度不低于0.5s 。

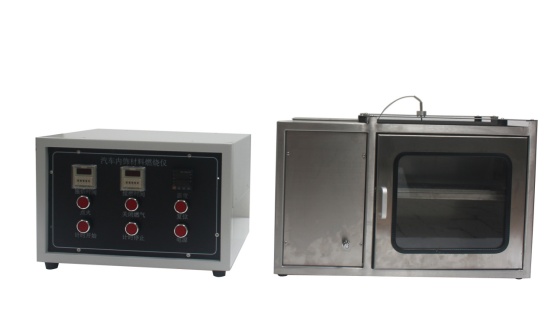

2.7本生灯（即燃烧器）对试样施加火焰15s。 上图左边为控制器右边为燃烧室

2.8本生灯管内径9.5mm+ 0.1mmm，长约100mm。

2.9试验倾角：本生灯90°垂直对着水平放置的样品燃烧

2.10火焰高度：20mm± 2mm 到100mm±2mm可调(一般调为38mm)

2.11施焰时间：0-999.9s±0.1s可调（一般选择为15s)

2.12续燃时间：0-999.9s±0.1s，观察火焰达到一标线后手动开始、手动暂停

2.13燃烧气体：液化石油气或煤气

2.14温度范围：0～200℃（显示测试状态下工作室内部温度）

三、设备组成

1.点火自动控制系统上图为控制器细节

2.试验过程：试验程序自动控制

3.自动进排气系统（燃气自动开启、自动关闭）

4.计时系统：燃烧计时器、余焰计时器

5.U型支架：上支架有6个销孔，下支架对应有6个销子，并布有线径为0.25mm及间距为25mm的耐热金属支撑线

6.试验支架第三标线距第二标线距离为154mm

7.耐热金属丝槽 0.5mmX0.5mm 间距 25mm

8.金属丝长度大于110mm，每25mm有7~8个光圆齿

9.温度数显，测量范围0-200℃

10.火焰标尺精度：0.1mm

四、装箱清单

控制器 1台

燃烧箱 1台

U型试样夹 1付

气源管 1根

电源线 1根

火焰标尺 1根

说明书 1份

合格证 1张 上图为燃烧室内部

五、设计标准

GB8410-2006 (不含标准对设备通风橱和风速控制部分要求) 严格满足2006标准的请咨询QCS-3及其加配版

FMVSS 571.302等标准规定的模拟燃烧性能安全试验项目

DIN7520《汽车内饰材料的燃烧特性》

TL1010汽车内饰材料燃烧特性

符合标准：GM6090M、DIN75200、GM9070P、FMVSS 302、JIS D 1201、JASO M403 、ISO 3795、ASTM D5132、QB／T 2729-2005
