安全警告

尊敬的用户：

您在使用仪器的过程中可能涉及以下项目请注意：

一、 请务必阅读相关标准和设备使用说明书后再使用设备

二、 试验进行时务必关好试验观察窗！

三、 使用规定的电压，仪器用电应有接地线。

四、 试验室严禁出现试验所需以外的易燃易爆品！

五、 操作人员不能离开试验现场。

六、 实验室需配备灭火器材。

七、 试验结束时应关闭所有电源、气源。请务必清理试验残留或滴落物!

一、概述

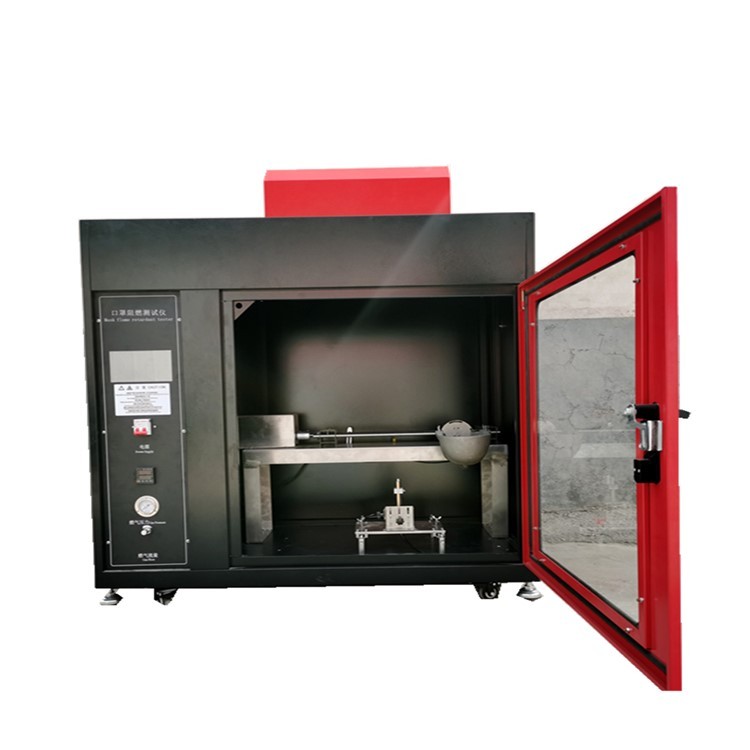

本口罩阻燃测试仪，根据GB2626 《呼吸防护用品》研制，用来测试口罩面罩防火阻燃性能，适用标准：GB2626《呼吸防护用品》、 GB19082 《医用一次性防护服技术要求》、GB19083《医用防护口罩技术要求标准》、GB32610《日常防护型口罩技术规范》 YY0469《医用外科口罩》、YYT0969《一次性使用医用口罩》等。

二、技术参数

1. 口罩头模采用金属材质，按照1：1比例模拟人面部特征

2. 可编程控制器触摸屏+PLC控制，实现控制/检测/计算/数据显示/历史数据查询多功能

3. 触摸显示屏：

a. 尺寸：7寸 有效显示尺寸 长15.41cm 宽8.59cm；

b. 分辨率：800*480

c. 通讯接口 RS232、3.3V CMOS或TTL、串口方式

d. 储存容量:1G

e. 采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

f. 采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，保障速度和可靠性

4. 燃烧器高度可调节

5. 自动定位计时

6. 显示续燃时间

7. 配有火焰传感器

8. 头模运动速度（60±5）mm/s

9. 火焰温度探测针直径1.5mm

10. 火焰温度调节范围750-950℃

11. 续燃时间精度0.1S

12. 电源220V 50HZ

13. 燃气：丙烷或液化石油气

三、操作界面介绍

测试界面：①

1．调位：点击一下头模启动到喷灯上方停止，以调节喷灯与头模直接的距离

2．启动：头模启动向喷灯方向运动，经过喷灯到达另一位置停止

3．排风：打开/关闭箱体上的排风扇→

4．燃气：打开/关闭燃气通道

5．点火：启动高压点火装置

6．照明：打开/关闭箱体内照明灯

7．保存：试验做完后保存试验数据

8．计时：记录续燃时间

四、使用方法

提示：使用设备之前请务必详细阅读相关试验标准！

1. 接通箱体后面的电源和气源

2. 打开电源，将前面板上空开的拨把向上推

3. 接通电源后进入测试界面

a. 首先点击调位按键，头模开始运动，当头模感应到火焰位置传感器时，头模停止运动；此时手动调节喷灯与面罩下端的距离为20mm，然后将喷灯位置固定。

b. 调节喷灯位置后再点击启动，让头模复位

c. 头模复位后，按下燃气按键接通燃气，然后按点火按键，点火器会点火三次，如果没点着可以在重新按点火按键

d. 点着喷灯后调节面板上的燃气流量旋钮使火焰高度达到40±4mm

e. 调整好火焰高度后，将温度传感器测量喷灯上20±2mm处的温度，通过调节喷灯下端的螺母（位置如下图）以空气调节进气量来调节火焰温度到800±50℃

f. 调节好温度后，拿掉温度传感器，点启动按键，头模开始像另一端移动

g. 火焰位置传感器检测到头模时，续燃时间自动计时，当口罩续燃（有焰燃烧和无焰燃烧总时间）熄灭时，点击计时按键，续燃时间停止计时

h. 可以连续做3个式样然后点击保存按键，将数据保存

五、其他

1．保存好的数据可以在历史数据里查询

2．试验过程中可以根据需要打开或关闭照明灯

3．试验结束后打开排风，将燃烧的废气排出箱体

4．试验结果是否合格，可以根据相关标准或规定进行对比
