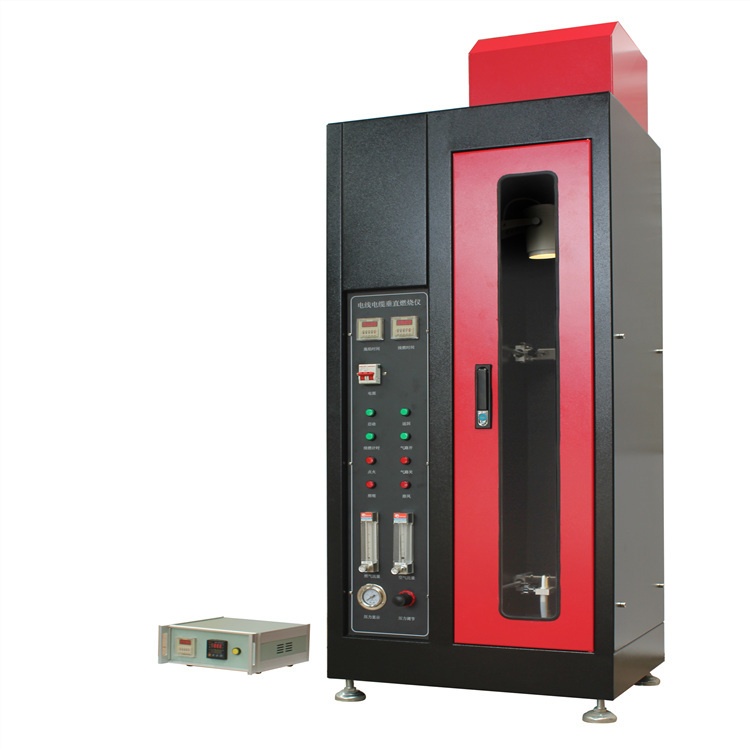

单根电线电缆垂直燃烧试验仪厂家

一、使用范围

单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构，细节上也完全满足质检单位验收需求。

二、产品功能特点

单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

三、主要技术参数

1.燃烧器：内径Φ9.5mm ± 0.5mm

2.试验倾角： 45°

3.火焰高度：20mm ± 2mm 到190mm±1mm可调

4.施焰时间: 0-999.9s±0.1s可调

5.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

6.燃气：采用高纯度丙烷气或石油液化气（用户自备）；

7.被试验电线电缆长度：600±25mm；

8.被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm²

9.本装置应安放在不通风且温度为（23±10）℃的环境中进行试

10.燃烧喷灯标准功率：1KW;

11.电源电压：220V/50Hz

12.燃气流量：0-1L/min

13.空气流量：0-10L/min

14.箱体材料：钢板静电喷涂（可指定不锈钢材质机箱）

15.设备外形尺寸：长56 cm宽45cm高156cm

四、设计标准

GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、

GB/T18380.21-2008、GB/T18380.22-2008、GB/T5169.14-2007

五、适用标准

IEC60332 、 GB/T19666-2005、 GB12972 、 GB13033 、 MT818、MT386、ISO5656

另标准推荐两种火焰校准方式：

（1）火焰内焰50～60mm，外焰170～190 mm

(2)10g铜头从100℃升温到700℃时间为45±5S

如果用户采用第二种方式验证火焰，则需选配火焰校准装置。前期采购暂不考虑火焰校准方式，后期如有需要可再加配。
