Equotip 550 是便携式硬度检测中功能*齐全的一体化解决方案。 里氏硬度原理基于动态（回弹）法，*适用于重型、大型或已安装部件的现场检测。

结合 Equotip Portable Rockwell 探头，Equotip 550 可使用传统的洛氏硬度静态检测法。 这将能够在现场自动将 Leeb 关联至 Portable Rockwell 的实际压痕硬度值。

新一代 Equotip 触摸屏装置提供由行业专家精心设计的界面，提高了检测效率和改善用户体验。 改进的软件可提供互动向导、自动验证进程、个性化选项和自定义报告功能。 此外，该仪器可兼容后续开发产品。

全彩显示屏使您能够执行zui高质量的测量和对已测得数据进行分析。特殊设计的外壳适于恶劣的现场使用环境。

迄今为止，Proceq 的 Equotip 已经成为全球广泛认可的测量技术和行业标准。 Equotip 装置完全满足众多行业对无损硬度检测的要求。

特色/应用/标准化/技术数据

Equotip Leeb

• 根据需要自动转换至所有通用的硬度单位（HV、HB、HRC、HRB、HRA、HS、Rm）

• 自动更正冲击方向确保高准确度 ± 4 HL（硬度为 800 HL 时，准确度为 0.5%）

• 测量范围广泛，可利用各种冲击装置和支撑环来满足绝大多数的硬度检测要求。

• 每个冲击装置均可使用硬度范围广泛和精确的硬度测试块，，用于定期验证。

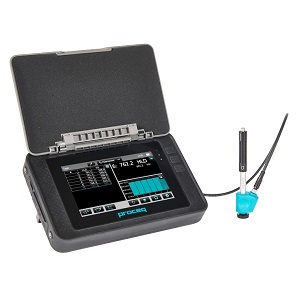

Equotip 550 Touchscreen Unit

• 模块化概念： 利用各种型号的探头和配件灵活配置各种行业应用

• 组合法： 在现场自动将 Leeb 关联至 Portable Rockwell 的实际压痕硬度值

• 引导向导： 预定义工作流以增强进程可靠性和提高测量精确度

• 自动验证： 根据 ISO 16859 和 ASTM A956 逐步验证

• 互动指南： 通过屏幕通知为您的应用获取*相关的设置

• 转换曲线： 直接在仪器上创建、编辑和验证转换曲线

• 自定义报告： 模块化报告处理器允许自定义测量报告

• 自动选项： 将 NDT 自动操作集成至质量管理系统和自动检测环境

• 外壳经过特殊设计，可用于严苛的现场环境 (IP 54)，包括背带、集成支架和遮阳盖

• 高分辨率彩色显示屏

• 电池使用时长 > 8h

• 8 GB 闪存

• 双核处理器，支持各种通信接口和外围接口： 探头连接器、USB 主机、USB 装置和以太网

• 通过直接兼容后续开发产品，实现未来保障投资

• 里氏回弹硬度检测主要用于金属测量，还可用于复合材料、橡胶和岩石检测

• zui合适用于材料挑选、验收和生产环节检测

• zui合适用于重型和大型部件安装前后的现场检测

• 方便用于难进入或空间有限的金属硬度检测场地

Proceq 提供一些附件，例如一个测量夹或几个支撑脚，适合在各种测试件结构上进行手动硬度测量

标准

• ASTM A956 / E140 / A370

• ISO EN 16859（即将发布）

• DIN 50156

• GB/T 17394

• JB/T 9378

准则

• ASME CRTD-91

• DGZfP Guideline MC 1

• VDI / VDE Guideline 2616 Paper 1

• Nordtest Technical Reports 99.12， 99.13， 99.36

仪器

• 显示屏 7” 彩色显示屏 800 x 480 像素

• 内存 内置 8 GB 闪存（可存储多达 1000000 个测量值）

• 区域设置 公制和英制单位，支持多种语言和时区

• 电池 锂聚合物，3.6 V、14.0 Ah

• 电池使用时长 > 8h（标准操作模式下）

• 电源输入 12 V +/-25 % / 1.5 A

• 重量（显示装置） 大约 1525 g（含电池）

• 尺寸 250 x 162 x 62 mm

• zui高海拔 2500 m 海拔高度

• 湿度< 95?%RH，非冷凝

• 操作温度 0°C 至 30°C（32 至 86°F） （正在充电且仪器正在运行）

0°C 至 40°C（32 至 104°F） （正在充电且仪器关闭）

-10°C 至 50°C（14 至 122°F） （未充电）

• 环境 适合室内与室外使用

• IP 等级 IP 54

• 污染等级 2

• 安装类别 2

Equotip Leeb 冲击装置

• 测量范围 1-999 HL

• 测量精度 ± 4 HL（800 HL 时为 0.5 %）

• 分辨率 1 HL；1 HV；1 HB；0.1 HRA；0.1 HRB；

  0.1 HRC；0.1 HS；1 MPa (N/mm2)

• 冲击方向 自动补偿（DL 探头除外）

• 冲击能量

• D、DC、E、S 探头为 11.5 Nmm

• DL 探头为 11.1 Nmm

• C 探头为 3.0 Nmm

• G 探头为 90.0 Nmm

冲击体质量

• D、DC、E、S 探头为 5.45 克（0.2 盎司）

• DL 探头为 7.25 克（0.26 盎司）

• C 探头为 3.10 克（0.11 盎司）

• G 探头为 20.0 克（0.71 盎司）

球压头

• C、D、DC 探头为碳化钨，直径 3.0 毫米（0.12 英寸）

• DL 探头为碳化钨，直径 2.78 毫米（0.11 英寸）

• G 探头为碳化钨，直径 5.0 毫米（0.2 英寸）

• S 探头为陶瓷，直径 3.0 毫米（0.12 英寸）

• E 探头为多晶金刚石，直径3.0 毫米（0.12 英寸）

操作温度–10?C 至 50?C（14 至 122°F）
