用途说明:

YT-CXS20型抗冲击数字显示测斜仪是以进口角度传感器作为敏感元件的数字显示滑动式测斜仪.广泛用于观测土石坝、堤防、山体边坡、建筑物基坑等土体内部的水平方向变化的大小、方向和速率。对于港口、铁路、公路、高层建筑等工程是一种必要的精密测量仪器。

YT-CXS20型抗冲击测斜仪要在专用的测斜管中使用，测斜管直径为70mm，测斜管的内壁开有导槽，将测斜管予埋在被测土体内部，注意相对导槽方向要准予测方向。

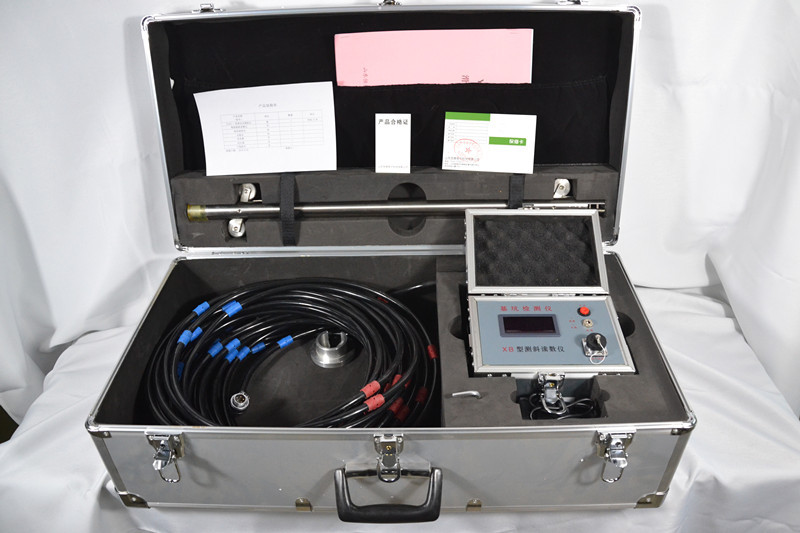

一、 仪器出厂

1、滑轮测斜仪杆。

2、测试专用电缆。

3、读数仪表。

4、说明书。

5、装箱单。

6、合格证。

二、测斜仪原理：

滑动式测斜仪内装伺服系统为敏感元件装置，它的特点是：温差小、跟踪快、稳定性能好、重复性高等特点，是测斜仪的精密仪器也是其它仪器不能代替的。

测头本身包括一个受重力作用的石英摆片（大多数测斜仪使用这一力平衡的伺服加速度计），它提供足够的恢复能力摆回到垂直零位的位置，从零位倾斜越大，恢复力也越大，因为摆片不能自由运动，恢复力的大小转变成电信号输出，在读数装置上显示，成为倾斜角度，由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。

三、滑动式测斜仪技术指标

测量范围:0～±53°(与地垂线的夹角)

分 辨率:0.0004°

导轮间距：500㎜

系统精度:<0.1mm/500mm

系统总精度：∠±6mm/30m

测头尺寸:Φ30×660mm

测杆重量:2.35kg

读数计内部电源:12V、3.3Ah、电瓶

充电电源：220V、50Hz

数字显示：4位数码、液晶显示

人工手动测斜仪器厂家使用环境：

a）温度：0℃～60℃（液晶显示）-20℃～60℃（数码发光管显示）

b）抗渗：280米（全方位防水防震）

c）抗震：20000g（敏感轴方向其中g为1个单位的重力加速度）
